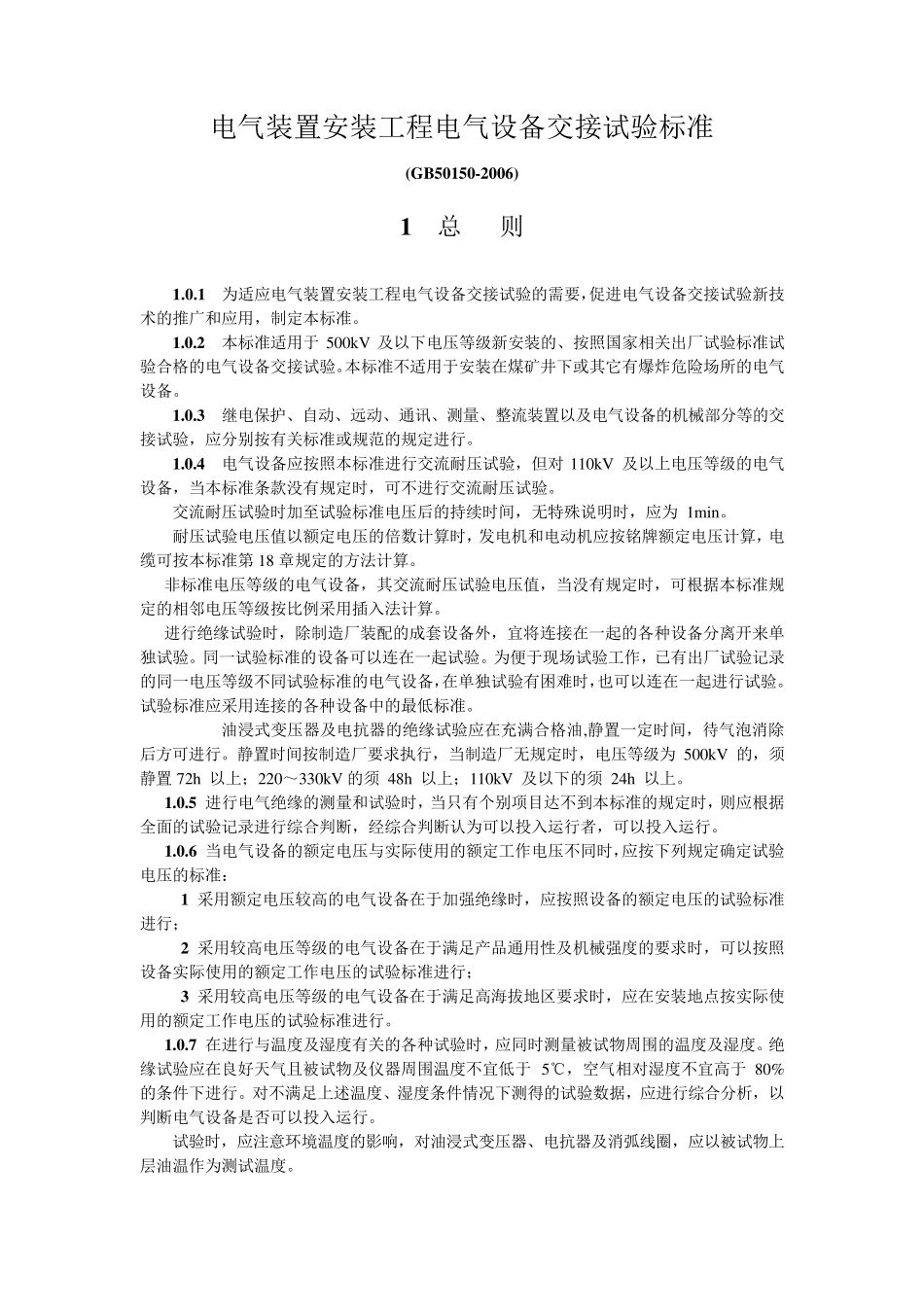

电气装置安装工程电气设备交接试验标准 (GB50150-2006) 1 总 则 1.0.1 为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。 1.0.2 本标准适用于 500kV 及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。 1.0.3 继电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。 1.0.4 电气设备应按照本标准进行交流耐压试验，但对 110kV 及以上电压等级的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。 交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为 1min。 耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按本标准第 18 章规定的方法计算。 非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。 进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。同一试验标准的设备可以连在一起试验。为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。试验标准应采用连接的各种设备中的最低标准。 油浸式变压器及电抗器的绝缘试验应在充满合格油,静置一定时间，待气泡消除后方可进行。静置时间按制造厂要求执行，当制造厂无规定时，电压等级为 500kV 的，须静置 72h 以上；220～330kV 的须 48h 以上；110kV 及以下的须 24h 以上。 1.0.5 进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。 1.0.6 当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准： 1 采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行； 2 采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行； 3 采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。 1.0.7 在进行与温度及湿度有关的各种...
