《电路分析》期末考试试题

《电路分析》期末考试试题_第1页
1/6
《电路分析》期末考试试题_第2页
2/6
《电路分析》期末考试试题_第3页
3/6

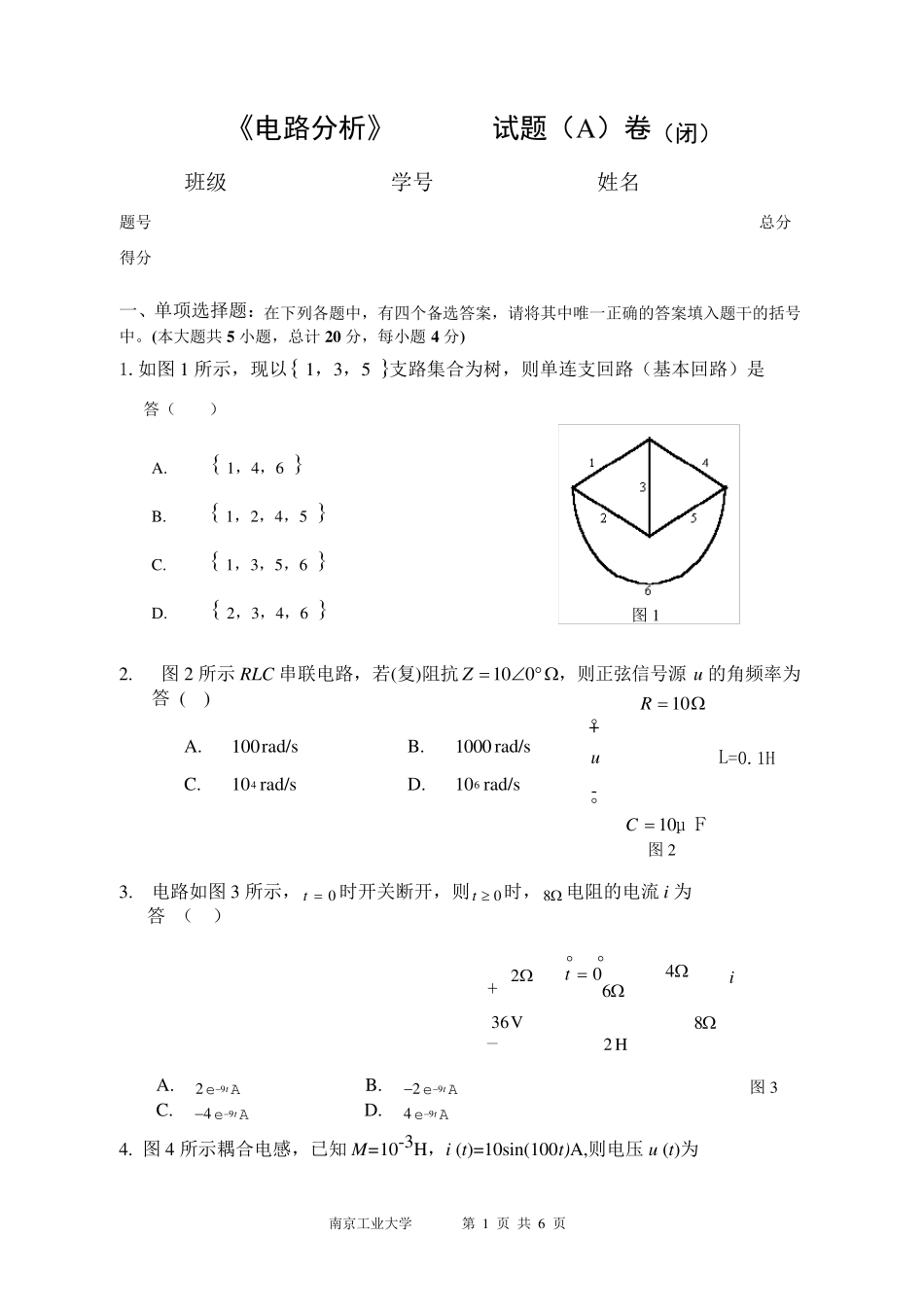

南京工业大学 第 1 页 共 6 页 《电路分析》 试题(A)卷(闭) 班级 学号 姓名 题号 总分 得分 一、单项选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案填入题干的括号中。(本大题共5 小题,总计 2 0 分,每小题4 分) 1.如图 1 所示,现以 1,3,5 支路集合为树,则单连支回路(基本回路)是 答( ) A.  1,4,6  B.  1,2,4,5  C.  1,3,5,6  D.  2,3,4,6  2. 图 2 所示 RLC 串联电路,若(复)阻抗010Z,则正弦信号源 u 的角频率为答 ( ) A. 100rad/s B. 1000 rad/s C. 410 rad/s D. 610 rad/s 3. 电路如图 3 所示, t  0 时开关断开,则t  0时,8 电阻的电流 i 为 答 ( ) A. 29eA t B. 29eAt+_36V26482Hit  0图 3 C. 49eAt D. 49eA t 4. 图 4 所示耦合电感,已知 M=10-3H,i (t)=10sin(100t)A,则电压 u (t)为 图 1 图 2 μ F10CL=0.1H 10R+-u南京工业大学 第 2 页 共 6 页 答( ) A. cos (100t)V B.-cos (100t)V C. 0.1sin (100t)V D.-0.1sin (100 t)V ••Miu 图4 5. 图5 所示电路中, 5 A 电流源提供的功率为 答( ) A. -87.5 W ; B. 17.5 W ; C. 75 W ; D. 87.5 W 。 1112225A图5 二、填充题:在下列各题中,请将题干所要求的解答填入题干中的各横线上方内。 (本大题共1 0 小题,总计 2 0 分,每小题 2 分) 1 、如图6 所示, 若元件 A 电压UA 5 V, 吸收功率PA 30 mW ; 元件 B 的电流IB 2 mA , 吸收功率PB.08 W; 元件 C 电压UC 3 V, 电流IC 2 A; 则IA ____A; UB ___ V; 元件 C 吸收的功率为_____W 。 2. 对于具有 n 个结点 b 个支路的电路,可列出 个独立的KCL 方程,可列图6 U BU CU AI BICIAABC南京工业大学 第 3 页 共 6 页 出 个独立的KVL 方程。 3. 已知正弦电流的it141431430. cos() A, 则该正弦电流的振幅Im  ________, 有效值I  ________, 频率f  ________, 初相角 i  ________。 4. 二阶RLC 串联电路,当R 2CL 时,电路为振荡放电;当R= 时,电路发生等幅振荡。 5. 正弦电压为u1=-10cos(100πt+3π...
