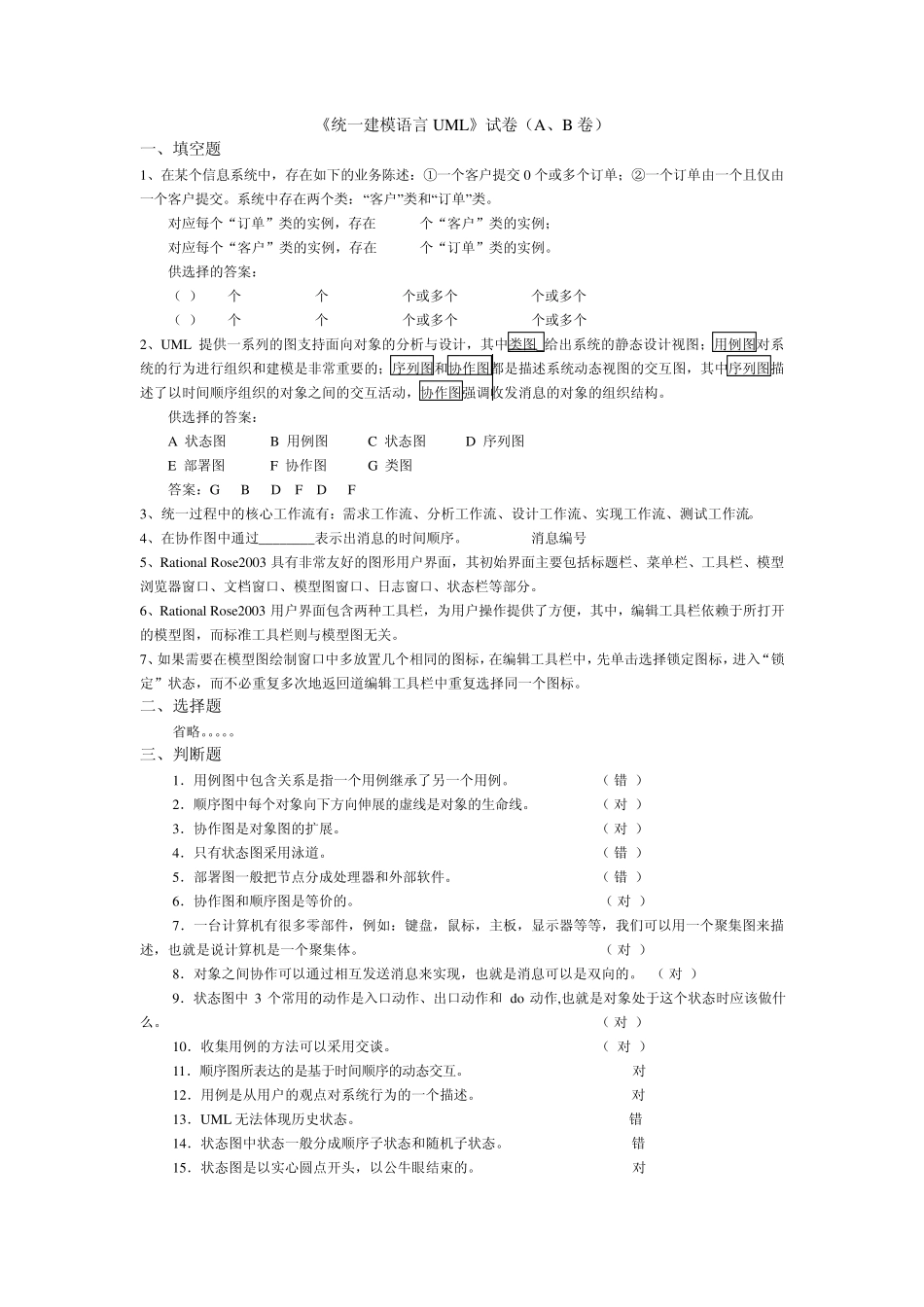

《统一建模语言UML》试卷（A、B 卷） 一、填空题 1、在某个信息系统中，存在如下的业务陈述：①一个客户提交0 个或多个订单；②一个订单由一个且仅由一个客户提交。系统中存在两个类：“客户”类和“订单”类。 对应每个“订单”类的实例，存在______个“客户”类的实例； 对应每个“客户”类的实例，存在______个“订单”类的实例。 供选择的答案： （1）A.0个 B.1个 C.1个或多个 D.0个或多个 （2）A.0个 B.1个 C.1个或多个 D.0个或多个 2、UML 提供一系列的图支持面向对象的分析与设计，其中类图_给出系统的静态设计视图；用例图对系统的行为进行组织和建模是非常重要的；序列图和协作图都是描述系统动态视图的交互图，其中序列图描述了以时间顺序组织的对象之间的交互活动，协作图强调收发消息的对象的组织结构。 供选择的答案： A.状态图 B.用例图 C.状态图 D.序列图 E.部署图 F.协作图 G.类图 答案：G B D F D F 3、统一过程中的核心工作流有：需求工作流、分析工作流、设计工作流、实现工作流、测试工作流。 4、在协作图中通过________表示出消息的时间顺序。 消息编号 5、Rational Rose2003 具有非常友好的图形用户界面，其初始界面主要包括标题栏、菜单栏、工具栏、模型浏览器窗口、文档窗口、模型图窗口、日志窗口、状态栏等部分。 6、Rational Rose2003 用户界面包含两种工具栏，为用户操作提供了方便，其中，编辑工具栏依赖于所打开的模型图，而标准工具栏则与模型图无关。 7、如果需要在模型图绘制窗口中多放置几个相同的图标，在编辑工具栏中，先单击选择锁定图标，进入“锁定”状态，而不必重复多次地返回道编辑工具栏中重复选择同一个图标。 二、选择题 省略。。。。。 三、判断题 1．用例图中包含关系是指一个用例继承了另一个用例。 （ 错 ） 2．顺序图中每个对象向下方向伸展的虚线是对象的生命线。 （ 对 ） 3．协作图是对象图的扩展。 （ 对 ） 4．只有状态图采用泳道。 （ 错 ） 5．部署图一般把节点分成处理器和外部软件。 （ 错 ） 6．协作图和顺序图是等价的。 （ 对 ） 7．一台计算机有很多零部件，例如：键盘，鼠标，主板，显示器等等，我们可以用一个聚集图来描述，也就是说计算机是一个聚集体。 （ 对 ） 8．对象之间协作可以通过相互发送消息来实现，也就是消息可以是双向的。 （ 对 ） 9．状态图中3 个常用的动作是入口动作、出口动...
