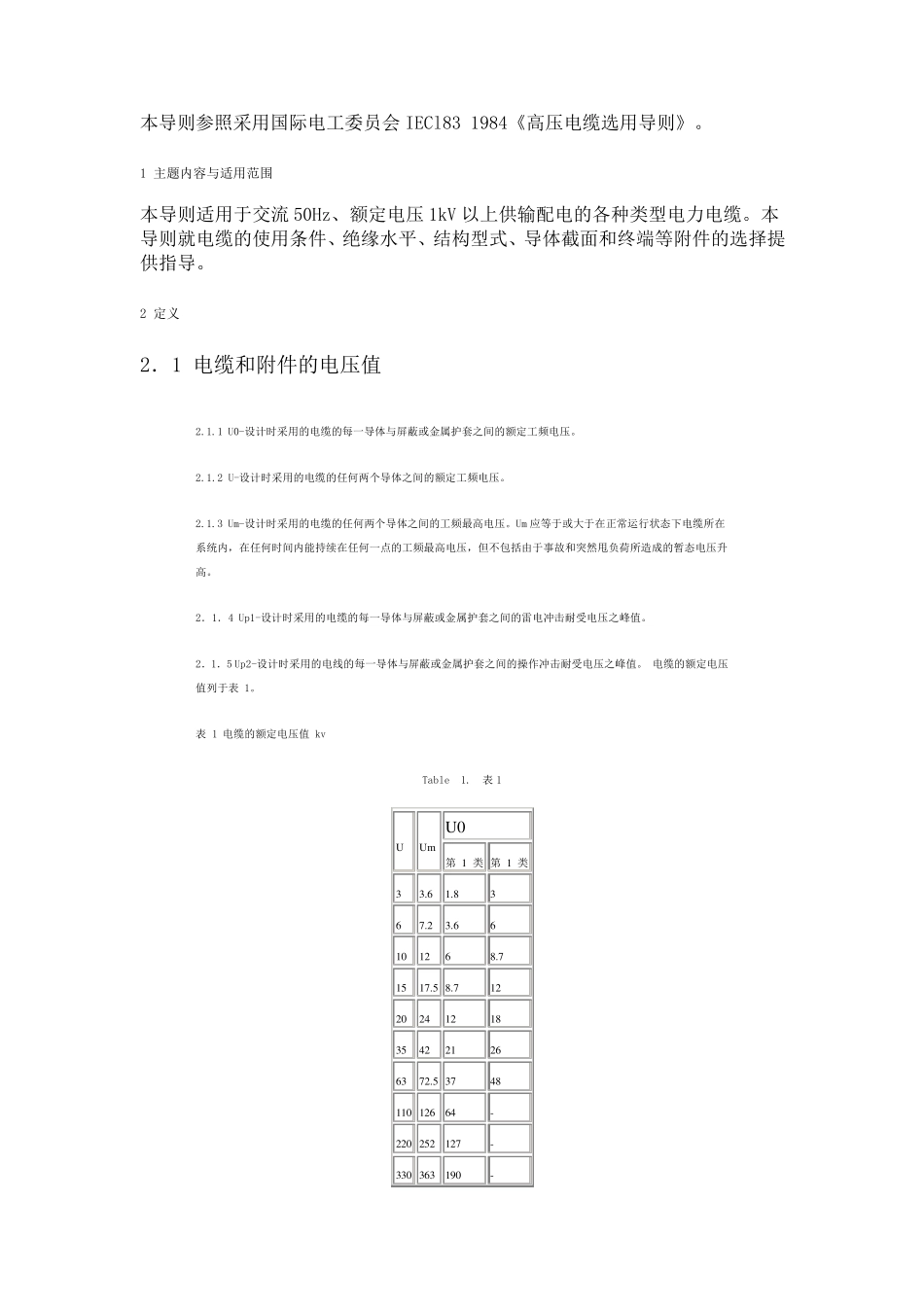

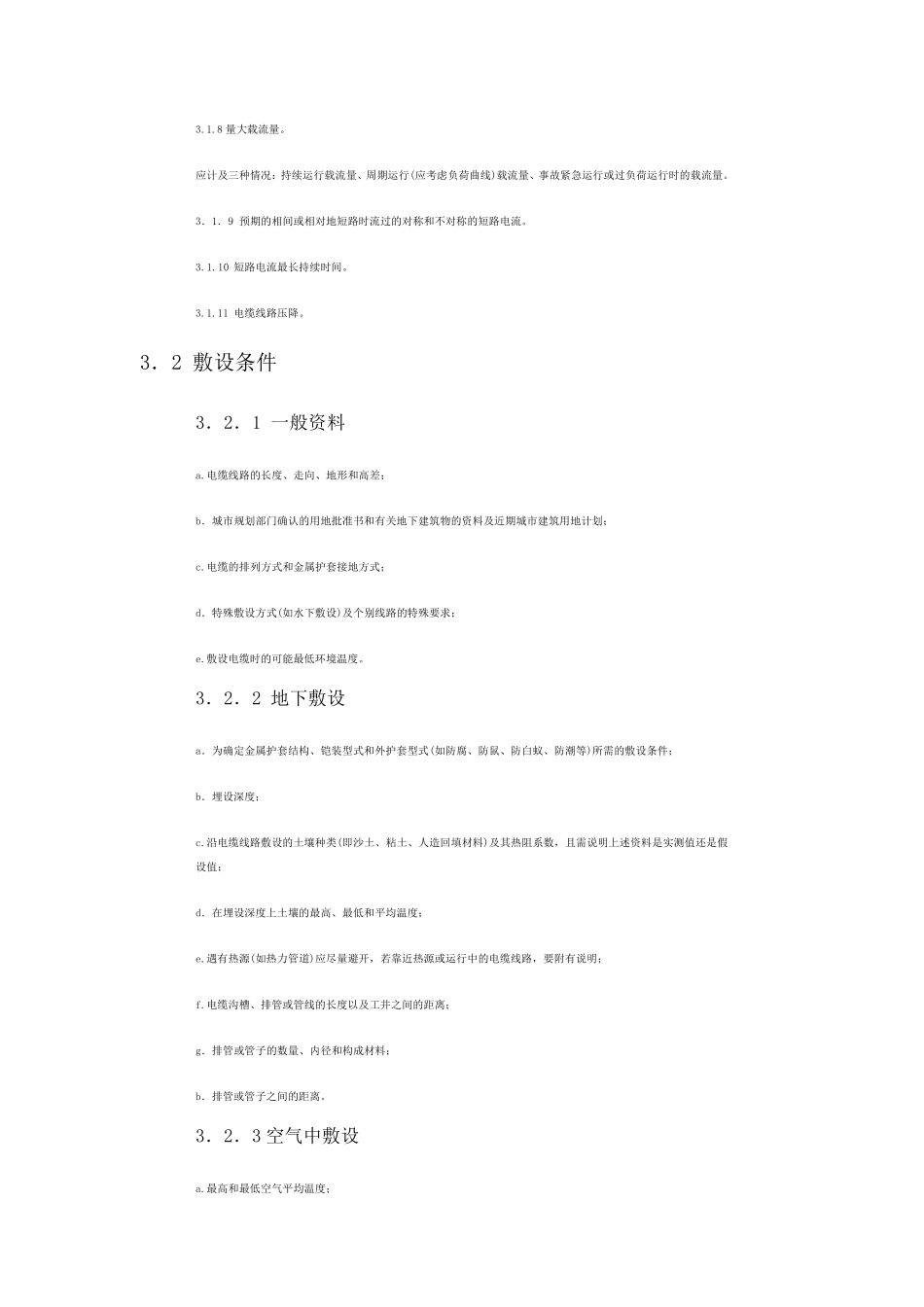

本导则参照采用国际电工委员会IECl83 1984《高压电缆选用导则》。 1 主题内容与适用范围 本导则适用于交流50Hz、额定电压1kV 以上供输配电的各种类型电力电缆。本导则就电缆的使用条件、绝缘水平、结构型式、导体截面和终端等附件的选择提供指导。 2 定义 2．1 电缆和附件的电压值 2.1.1 U0-设计时采用的电缆的每一导体与屏蔽或金属护套之间的额定工频电压。 2.1.2 U-设计时采用的电缆的任何两个导体之间的额定工频电压。 2.1.3 Um-设计时采用的电缆的任何两个导体之间的工频最高电压。Um 应等于或大于在正常运行状态下电缆所在系统内，在任何时间内能持续在任何一点的工频最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。 2．1．4 Up1-设计时采用的电缆的每一导体与屏蔽或金属护套之间的雷电冲击耐受电压之峰值。 2．1．5 Up2-设计时采用的电线的每一导体与屏蔽或金属护套之间的操作冲击耐受电压之峰值。 电缆的额定电压值列于表 1。 表 1 电缆的额定电压值 kv Table 1. 表 1 U Um U0 第 1 类 第 1 类 3 3.6 1.8 3 6 7.2 3.6 6 10 12 6 8.7 15 17.5 8.7 12 20 24 12 18 35 42 21 26 63 72.5 37 48 110 126 64 - 220 252 127 - 330 363 190 - 5 0 0 5 5 0 2 9 0 - 2．2 电缆绝缘材料的种类 2．2．1 油浸纸绝缘是用绝缘油对经过干燥的纸进行真空浸渍而成。油浸纸绝缘的绝缘性能主要决定于纸和浸渍剂(绝缘油)的性能以及生产制造工艺。 2．2．2 橡塑材料绝缘 a.热塑性材料。以聚氯乙烯或醋酸乙烯酯共聚物为基材用于额定电压U0/U≤1.8/3kv 电缆的绝缘材料(简称PVC/A)；以上述材料为基材用于额定电压U0/U＞1.8/3kV 电缆的绝缘材料(简称 PVC/B)；以热塑性聚乙烯为基材的绝缘材料(简称 PE)。 b．弹性材料或热固性材料。以乙丙橡胶或其它类似化合物(EPM 或EPDM)为基材的绝缘材料(简称 EPR)；以交联聚乙烯为基材的绝缘材料(简称 XLPE)。 3 使用条件 在选用电缆时，应考虑以下使用条件。 3．1 运行条件 3．1．1 系统额定电压。 为发电机出线选用电缆时，应按照我国发电机电压等级 13.8、15.75、18、20kV 选择其额定电压。 3．1．2 系统最高工作电压。 3．1．3 雷电冲击电压。 3．1．4 操作冲击电压。 3．1．5 系统频率。 3．1．6 系统的接地方式。 a.中性点非有效接地(包括中性点不接地和经消弧线圈接地)，一...
