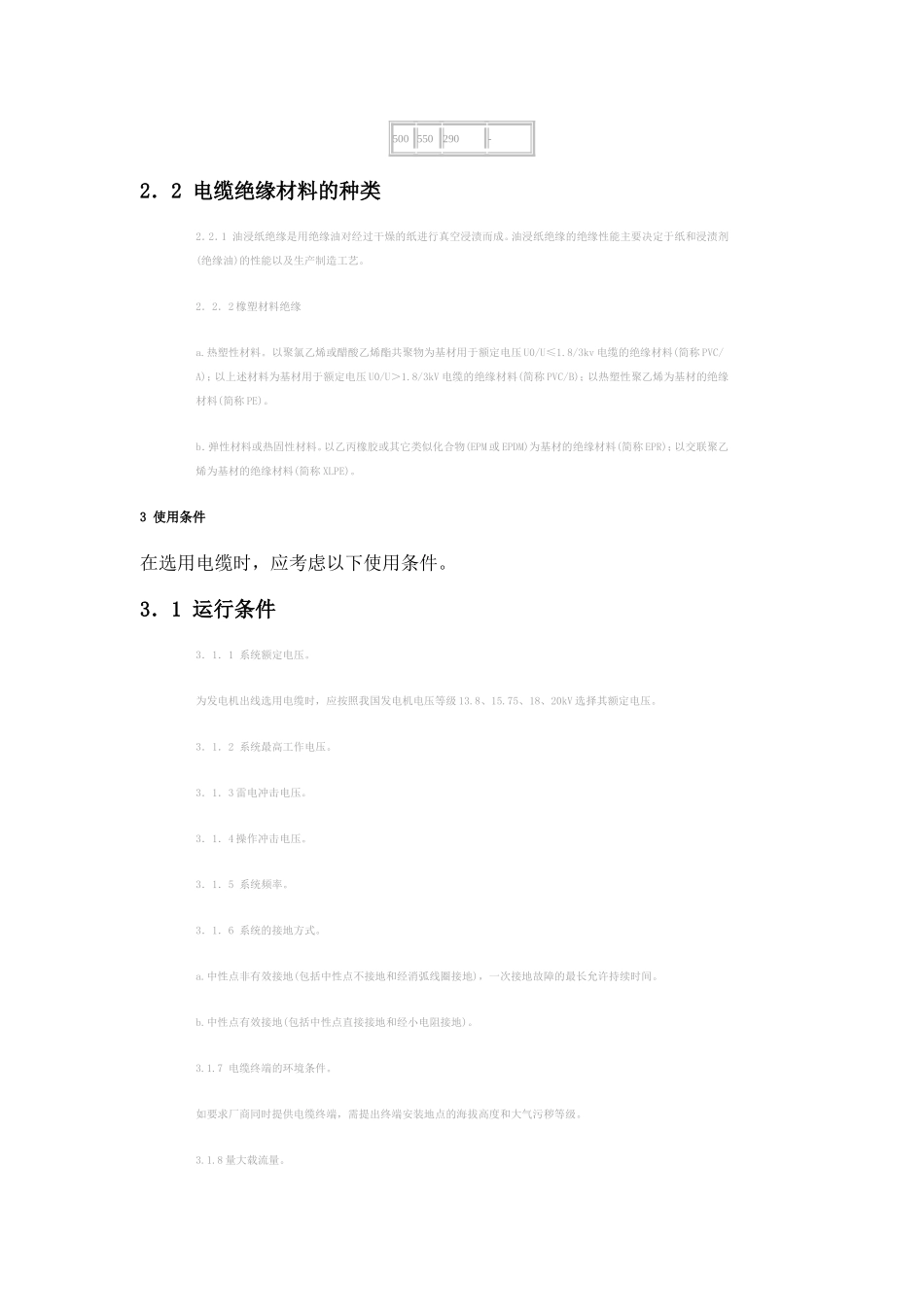

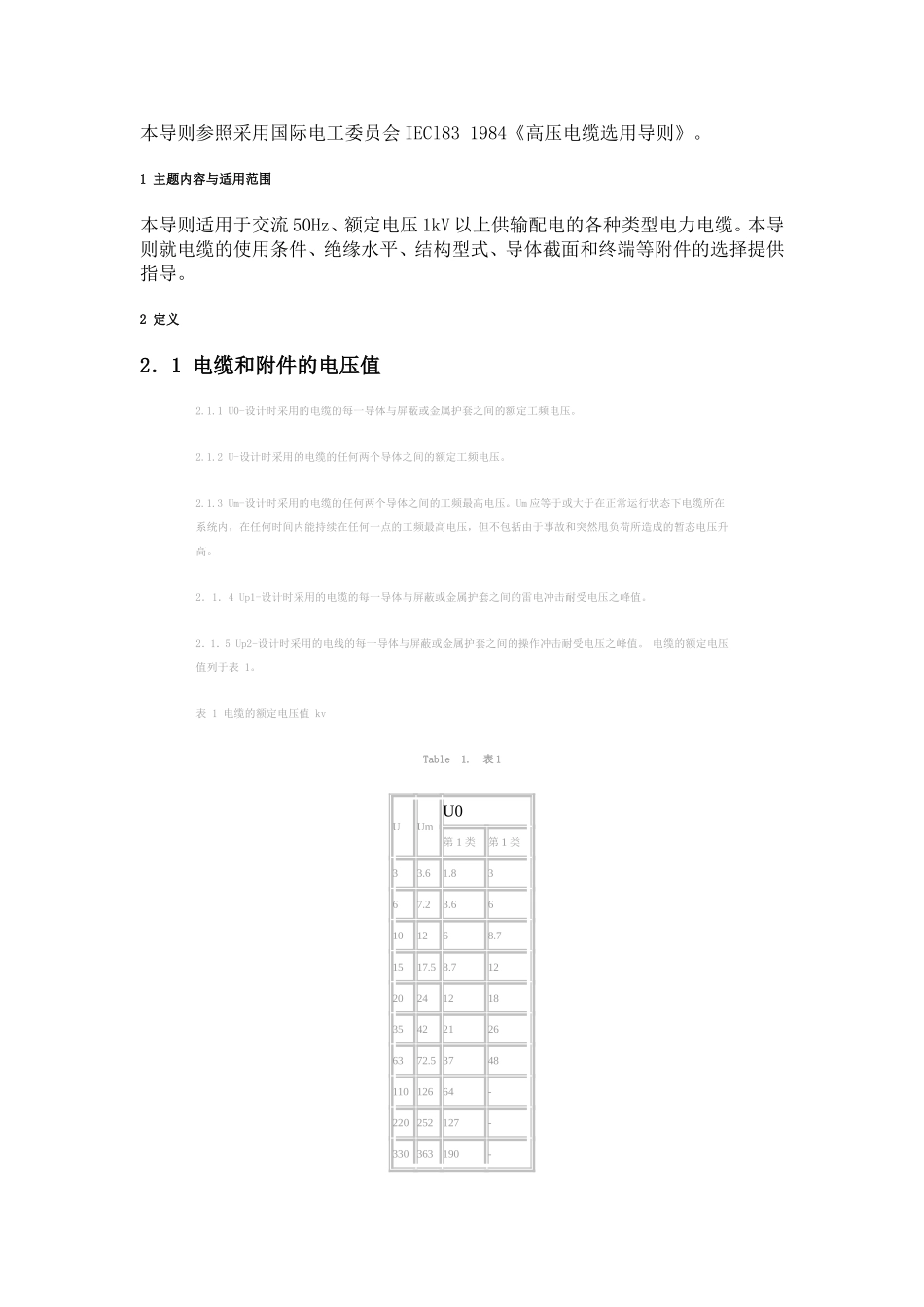

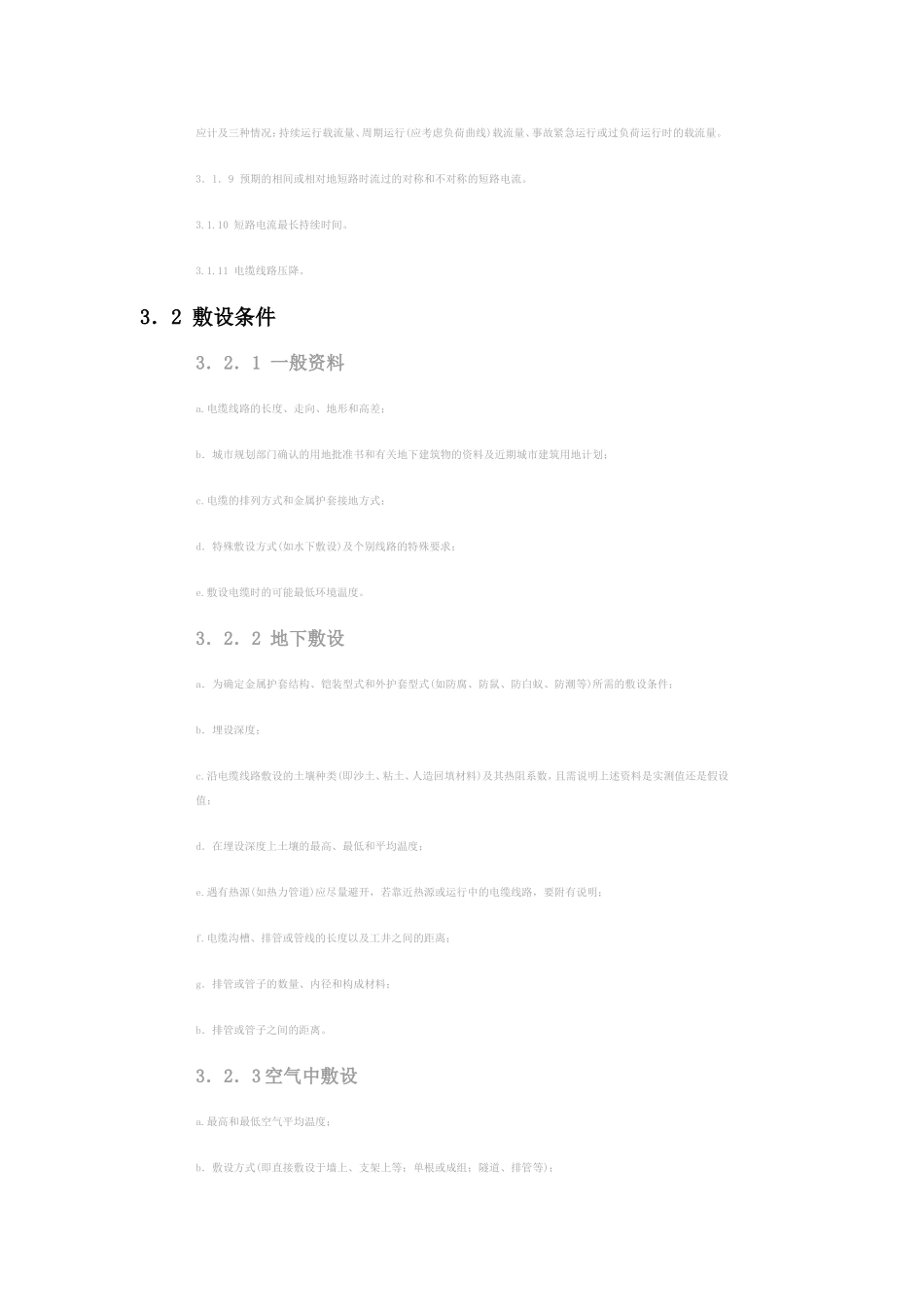

本导则参照采用国际电工委员会IECl831984《高压电缆选用导则》。1主题内容与适用范围本导则适用于交流50Hz、额定电压1kV以上供输配电的各种类型电力电缆。本导则就电缆的使用条件、绝缘水平、结构型式、导体截面和终端等附件的选择提供指导。2定义2．1电缆和附件的电压值2.1.1U0-设计时采用的电缆的每一导体与屏蔽或金属护套之间的额定工频电压。2.1.2U-设计时采用的电缆的任何两个导体之间的额定工频电压。2.1.3Um-设计时采用的电缆的任何两个导体之间的工频最高电压。Um应等于或大于在正常运行状态下电缆所在系统内，在任何时间内能持续在任何一点的工频最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。2．1．4Up1-设计时采用的电缆的每一导体与屏蔽或金属护套之间的雷电冲击耐受电压之峰值。2．1．5Up2-设计时采用的电线的每一导体与屏蔽或金属护套之间的操作冲击耐受电压之峰值。电缆的额定电压值列于表1。表1电缆的额定电压值kvTable1.表1UUmU0第1类第1类33.61.8367.23.66101268.71517.58.71220241218354221266372.5374811012664-220252127-330363190-500550290-2．2电缆绝缘材料的种类2．2．1油浸纸绝缘是用绝缘油对经过干燥的纸进行真空浸渍而成。油浸纸绝缘的绝缘性能主要决定于纸和浸渍剂(绝缘油)的性能以及生产制造工艺。2．2．2橡塑材料绝缘a.热塑性材料。以聚氯乙烯或醋酸乙烯酯共聚物为基材用于额定电压U0/U≤1.8/3kv电缆的绝缘材料(简称PVC/A)；以上述材料为基材用于额定电压U0/U＞1.8/3kV电缆的绝缘材料(简称PVC/B)；以热塑性聚乙烯为基材的绝缘材料(简称PE)。b．弹性材料或热固性材料。以乙丙橡胶或其它类似化合物(EPM或EPDM)为基材的绝缘材料(简称EPR)；以交联聚乙烯为基材的绝缘材料(简称XLPE)。3使用条件在选用电缆时，应考虑以下使用条件。3．1运行条件3．1．1系统额定电压。为发电机出线选用电缆时，应按照我国发电机电压等级13.8、15.75、18、20kV选择其额定电压。3．1．2系统最高工作电压。3．1．3雷电冲击电压。3．1．4操作冲击电压。3．1．5系统频率。3．1．6系统的接地方式。a.中性点非有效接地(包括中性点不接地和经消弧线圈接地)，一次接地故障的最长允许持续时间。b.中性点有效接地(包括中性点直接接地和经小电阻接地)。3.1.7电缆终端的环境条件。如要求厂商同时提供电缆终端，需提出终端安装地点的海拔高度和大气污秽等级。3.1.8量大载流量。应计及三种情况：持续运行载流量、周期运行(应考虑负荷曲线)载流量、事故紧急运行或过负荷运行时的载流量。3．1．9预期的相间或相对地短路时流过的对称和不对称的短路电流。3.1.10短路电流最长持续时间。3.1.11电缆线路压降。3．2敷设条件3．2．1一般资料a.电缆线路的长度、走向、地形和高差；b．城市规划部门确认的用地批准书和有关地下建筑物的资料及近期城市建筑用地计划；c.电缆的排列方式和金属护套接地方式；d．特殊敷设方式(如水下敷设)及个别线路的特殊要求；e.敷设电缆时的可能最低环境温度。3．2．2地下敷设a．为确定金属护套结构、铠装型式和外护套型式(如防腐、防鼠、防白蚁、防潮等)所需的敷设条件；b．埋设深度；c.沿电缆线路敷设的土壤种类(即沙土、粘土、人造回填材料)及其热阻系数，且需说明上述资料是实测值还是假设值；d．在埋设深度上土壤的最高、最低和平均温度；e.遇有热源(如热力管道)应尽量避开，若靠近热源或运行中的电缆线路，要附有说明；f.电缆沟槽、排管或管线的长度以及工井之间的距离；g．排管或管子的数量、内径和构成材料；b．排管或管子之间的距离。3．2．3空气中敷设a.最高和最低空气平均温度；b．敷设方式(即直接敷设于墙上、支架上等；单根或成组；隧道、排管等)；c.对敷设于户内、隧道中或排管中的电缆的通风方式；d．阳光直接照射在电缆上的情况；e.特殊条件，如火灾危险以及防火措施。4电缆绝缘水平选择4.1U0类型的选择正确地选择电缆的U0值是确保电缆长期安全运行的关键之一，应严格按照下列规定选择。4.1．1当电缆所在系统中的单相接地故障能很快切除，在任何情况下故障持续时间不超过1min时，可选用第I类的U0(见表1)。4．1．2当电缆所在系统中的手...
