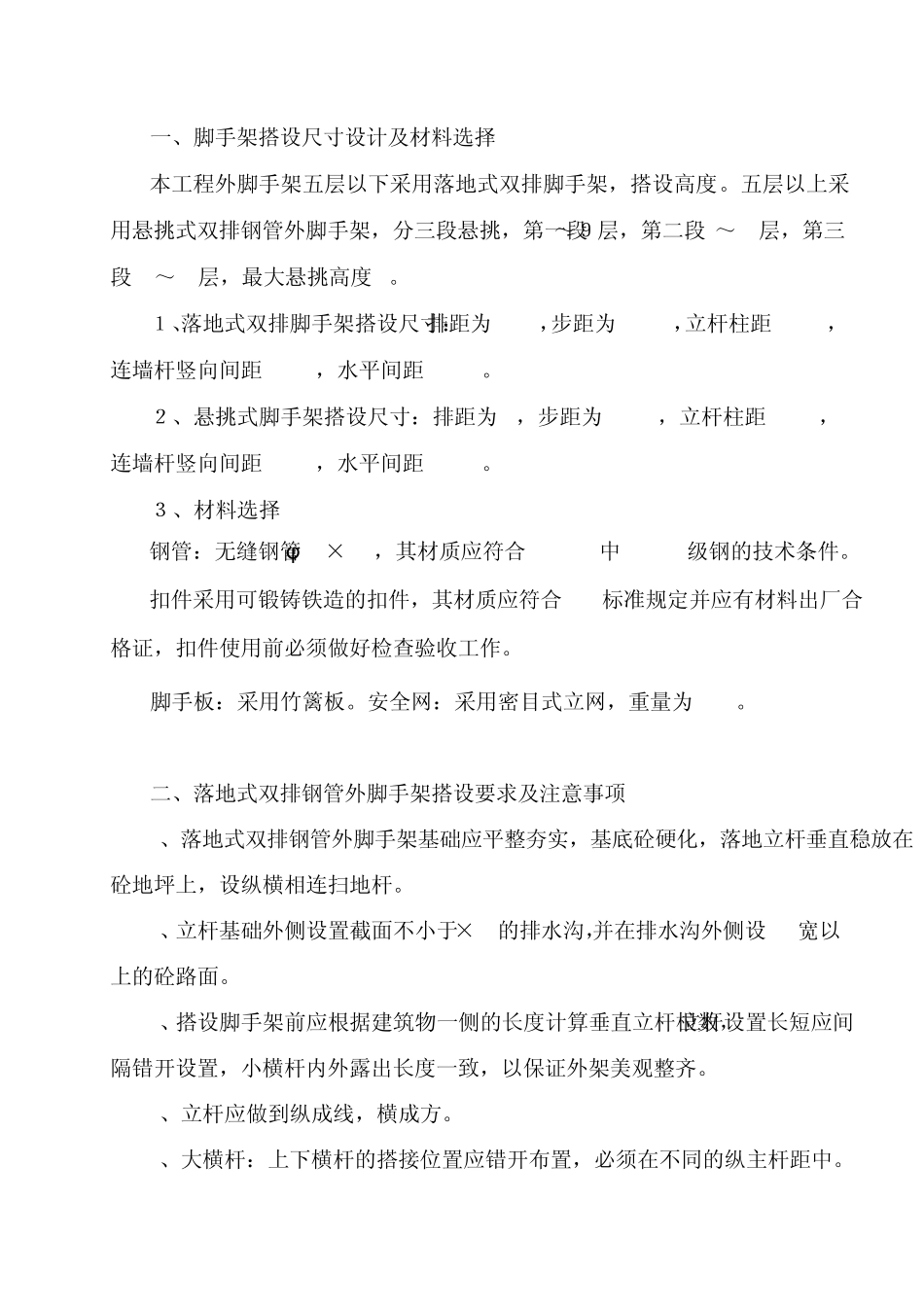

一、脚手架搭设尺寸设计及材料选择

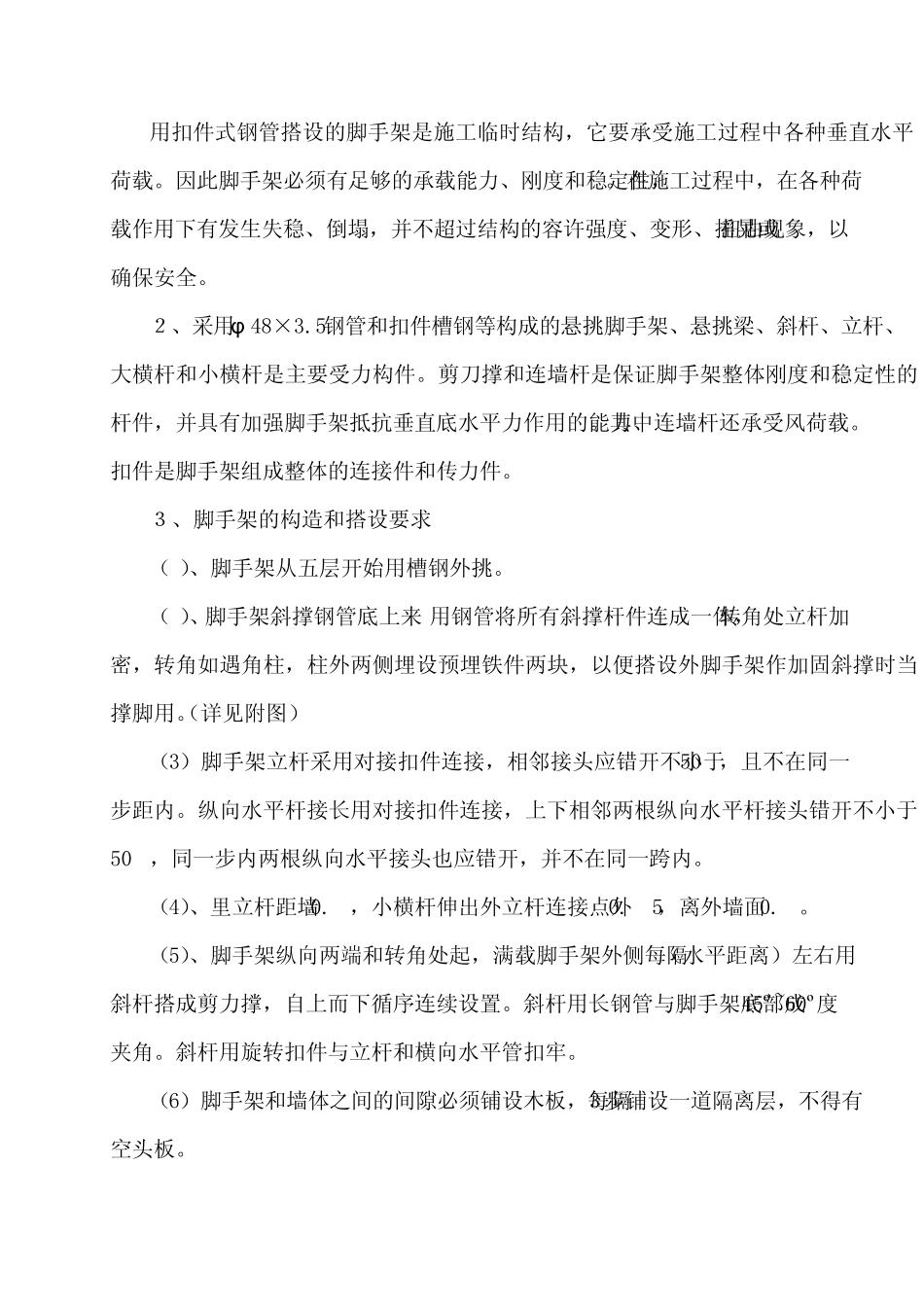

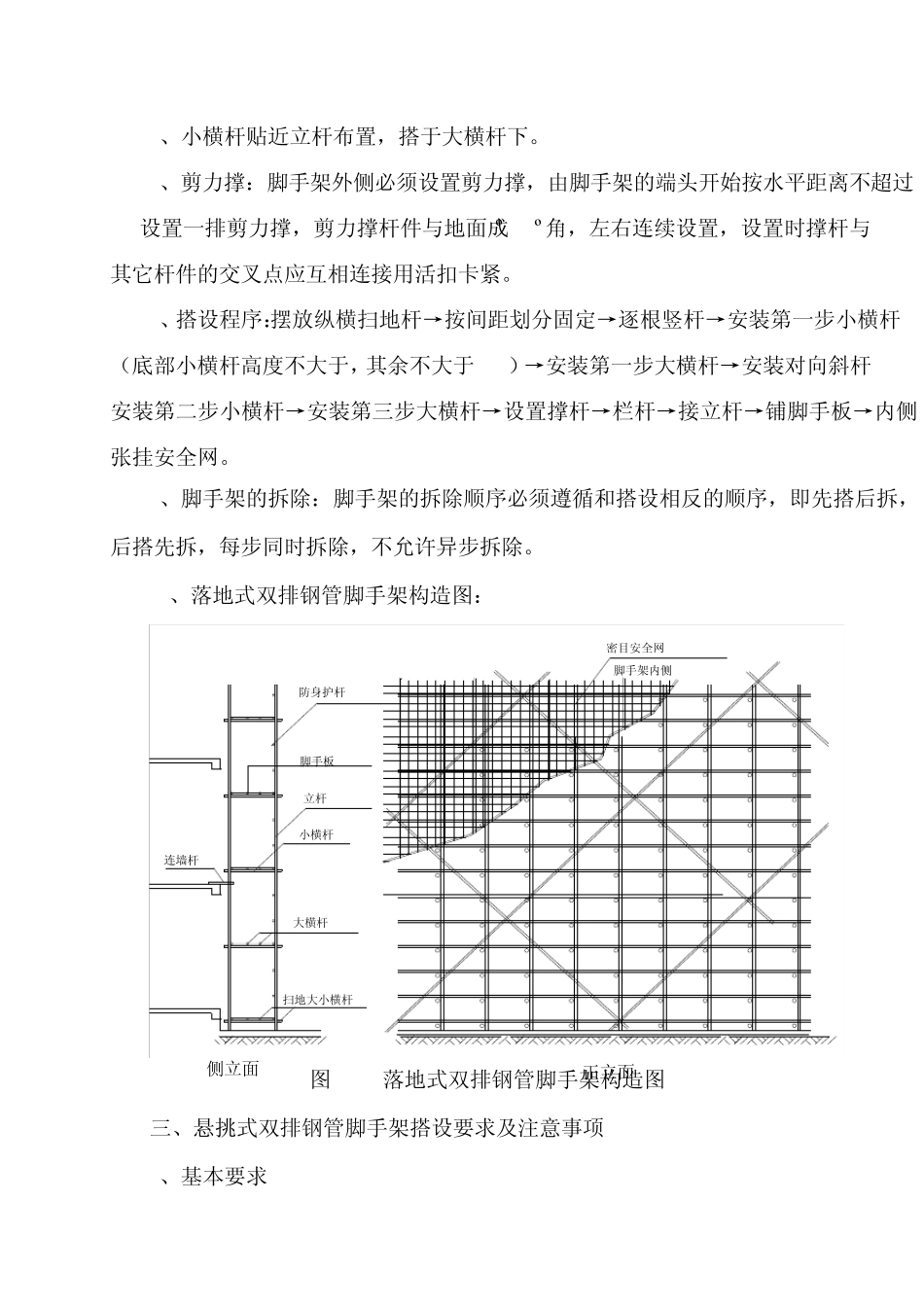

一、脚手架搭设尺寸设计及材料选择 本工程外脚手架五层以下采用落地式双排脚手架，搭设高度15.0m。五层以上采用悬挑式双排钢管外脚手架，分三段悬挑，第一段6～９层，第二段10～14层，第三段15～18层，最大悬挑高度15m。 １、落地式双排脚手架搭设尺寸：排距为1.05m，步距为h=1.8m，立杆柱距l=1.8m，连墙杆竖向间距H1=3.0m，水平间距l1=6.0m。 ２、悬挑式脚手架搭设尺寸：排距为1.05m，步距为h=1.8m，立杆柱距l=1.5m，连墙杆竖向间距H1=3.0m，水平间距l1=6.0m。 ３、材料选择 钢管：无缝钢管φ 48×3.5，其材质应符合(GB/T700) 中Q235-A级钢的技术条件。 扣件采用可锻铸铁造的扣件，其材质应符合GB15831标准规定并应有材料出厂合格证，扣件使用前必须做好检查验收工作。 脚手板：采用竹篱板。安全网：采用密目式立网，重量为0.027KN/m2。 二、落地式双排钢管外脚手架搭设要求及注意事项 1、落地式双排钢管外脚手架基础应平整夯实，基底砼硬化，落地立杆垂直稳放在砼地坪上，设纵横相连扫地杆。 2、立杆基础外侧设置截面不小于20×20的排水沟，并在排水沟外侧设80cm宽以上的砼路面。 3、搭设脚手架前应根据建筑物一侧的长度计算垂直立杆根数，立杆设置长短应间隔错开设置，小横杆内外露出长度一致，以保证外架美观整齐。 4、立杆应做到纵成线，横成方。 5、大横杆：上下横杆的搭接位置应错开布置，必须在不同的纵主杆距中。 6、小横杆贴近立杆布置，搭于大横杆下。 7、剪力撑：脚手架外侧必须设置剪力撑，由脚手架的端头开始按水平距离不超过9 m设置一排剪力撑，剪力撑杆件与地面成45º-60º角，左右连续设置，设置时撑杆与其它杆件的交叉点应互相连接用活扣卡紧。 8、搭设程序：摆放纵横扫地杆→按间距划分固定→逐根竖杆→安装第一步小横杆（底部小横杆高度不大于2m，其余不大于1.8m）→安装第一步大横杆→安装对向斜杆安装第二步小横杆→安装第三步大横杆→设置撑杆→栏杆→接立杆→铺脚手板→内侧张挂安全网。 9、脚手架的拆除：脚手架的拆除顺序必须遵循和搭设相反的顺序，即先搭后拆，后搭先拆，每步同时拆除，不允许异步拆除。 10、落地式双排钢管脚手架构造图： 防身护杆脚手板立杆大横杆小横杆连墙杆扫地大小横杆密目安全网脚手架内侧侧立面正立面图3-5 落地式双排钢管脚手架构造图 三、悬挑式双排钢管脚手架搭设要求及注意事项 1、基本要求 用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂...
