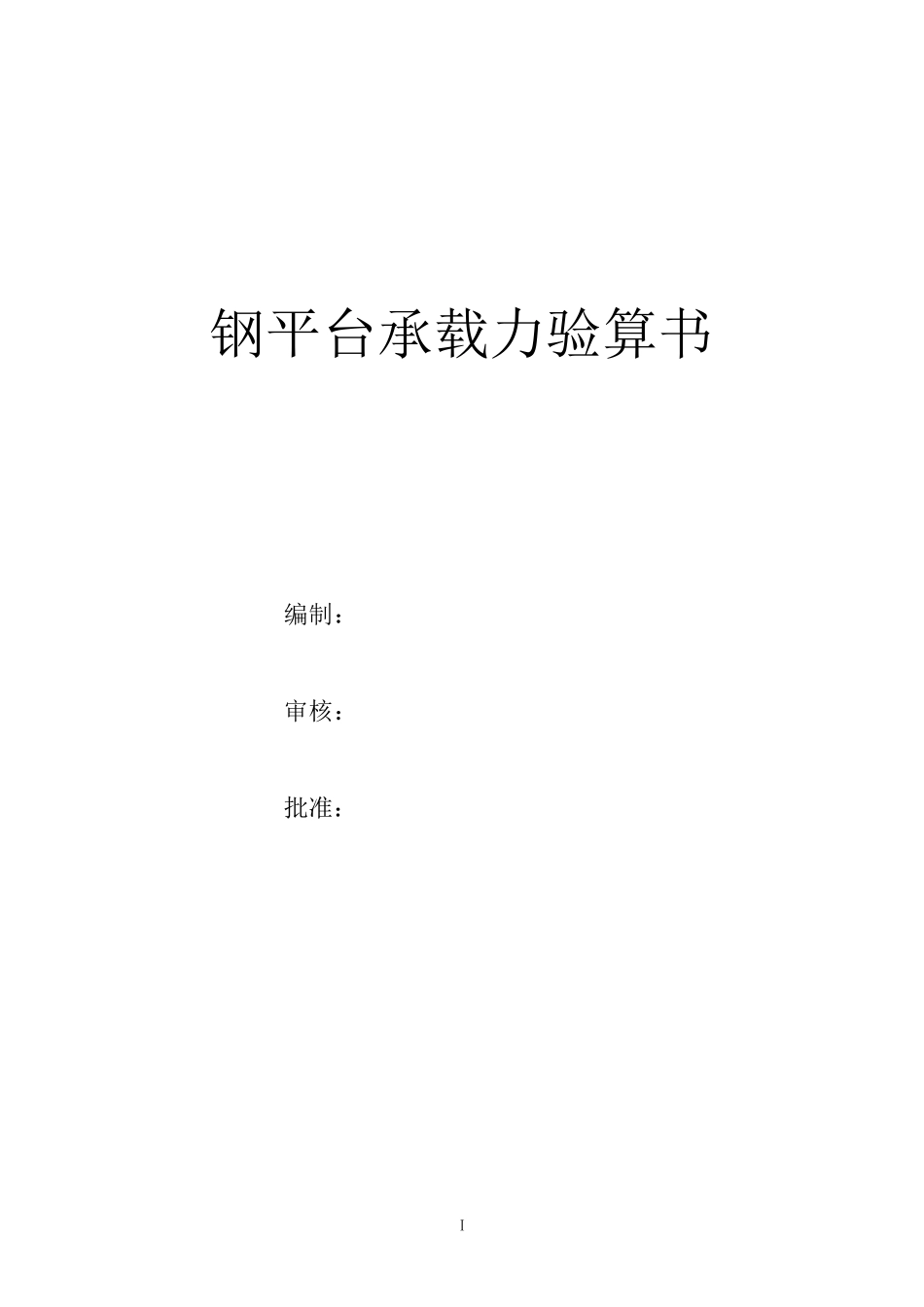

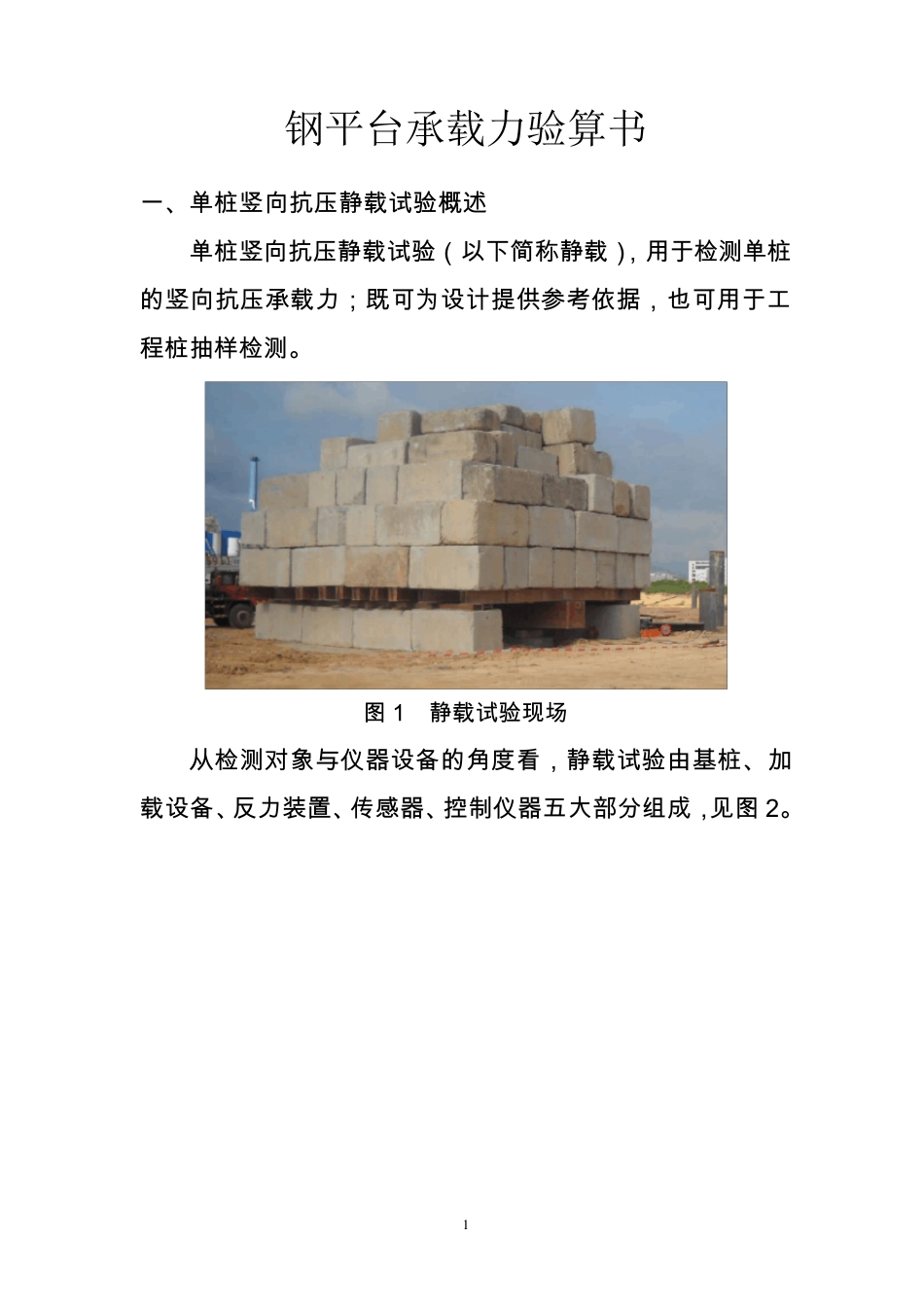

钢平台承载力验算书 Ⅰ 钢平台承载力验算书 编制： 审核： 批准： 1 钢平台承载力验算书 一 、单桩竖向抗压静载试验概述 单桩竖向抗压静载试验（以下简称静载），用于检测单桩的竖向抗压承载力；既可为设计提供参考依据，也可用于工程桩抽样检测。 图 1 静载试验现场 从检测对象与仪器设备的角度看，静载试验由基桩、加载设备、反力装置、传感器、控制仪器五大部分组成，见图 2。 2 图 2 压 重 平 台 反 力 试 验 装 置 示 意 图 二 、平 板载荷试 验 概述 平 板载荷试 验 ，用于检测天然地基、处理土地基或复合地基的承载力 ；既可为设计提供参考依据，也可用于现场抽样检测。 图 3 平 板载荷试 验 现场 从检测对象与仪器设备的角度看，平 板载荷试 验 由待检地基、加载设备、反 力 装 置 、传感器、控制仪器五大部分组成，见图 2。 3 图 4 压 重 平 台 反 力 试 验 装 置 示 意 图 三 、加载反 力 装 置 概述 加载装 置 由千斤顶构成，通过控制仪器自动加载。 反 力 装 置 是指压 重 平 台 反 力 装 置 ，即所谓堆载法、堆重法。堆载法反 力 装 置 由支墩、主梁、次梁、混凝土试 块组成。 根据规范要求，试 验 前必须满足支墩施加的压 应力 小于地基土的 1.5 倍承载力 特征值，否则应进行局部地基处理。 本计算书对主梁、次梁构成的钢平 台 进行强度、刚度、稳定性计算，校核其安全性是否满足试 验 要求。按最大加载量 10000kN 计，主要受力 参数如下表所示 ： 表 1 受力 指标 序号 受力条目 力值（kN） 计算 备注 (1) 承载力 特征值 5000 (2) 最大加载量 10000 (2)＝(1)×2 (3) 提供反力（砼重力） 12000 (3)＝(2)×1.2 主梁、次梁均为钢梁，采用 Q345B 钢材，长均为 8m；第一层试 块中，每一块都有两根次梁支承。主梁、次梁截面均为箱型梁，尺寸如下： 主梁 2 根，总高度 100cm，宽 50cm，腹板厚为 3.5cm，上下翼缘厚 3.5cm；加劲肋跨中部间距 50cm，支座部位间距为 80cm。 次梁 10 根，总高度 50cm，宽 50cm，腹板厚 3cm，上 4 下 翼 缘 厚 3cm。 加 劲 肋 间 距 为 50cm。 水 泥 试 块 尺 寸 为 1m×1m×2m， 单 块 重 量 为 5 吨 。 钢 材 为Q235。 四 、次梁承载力计算 钢 平台尺 寸 为8m×8m， 沿主梁方向上有 5 个混凝土试块...
