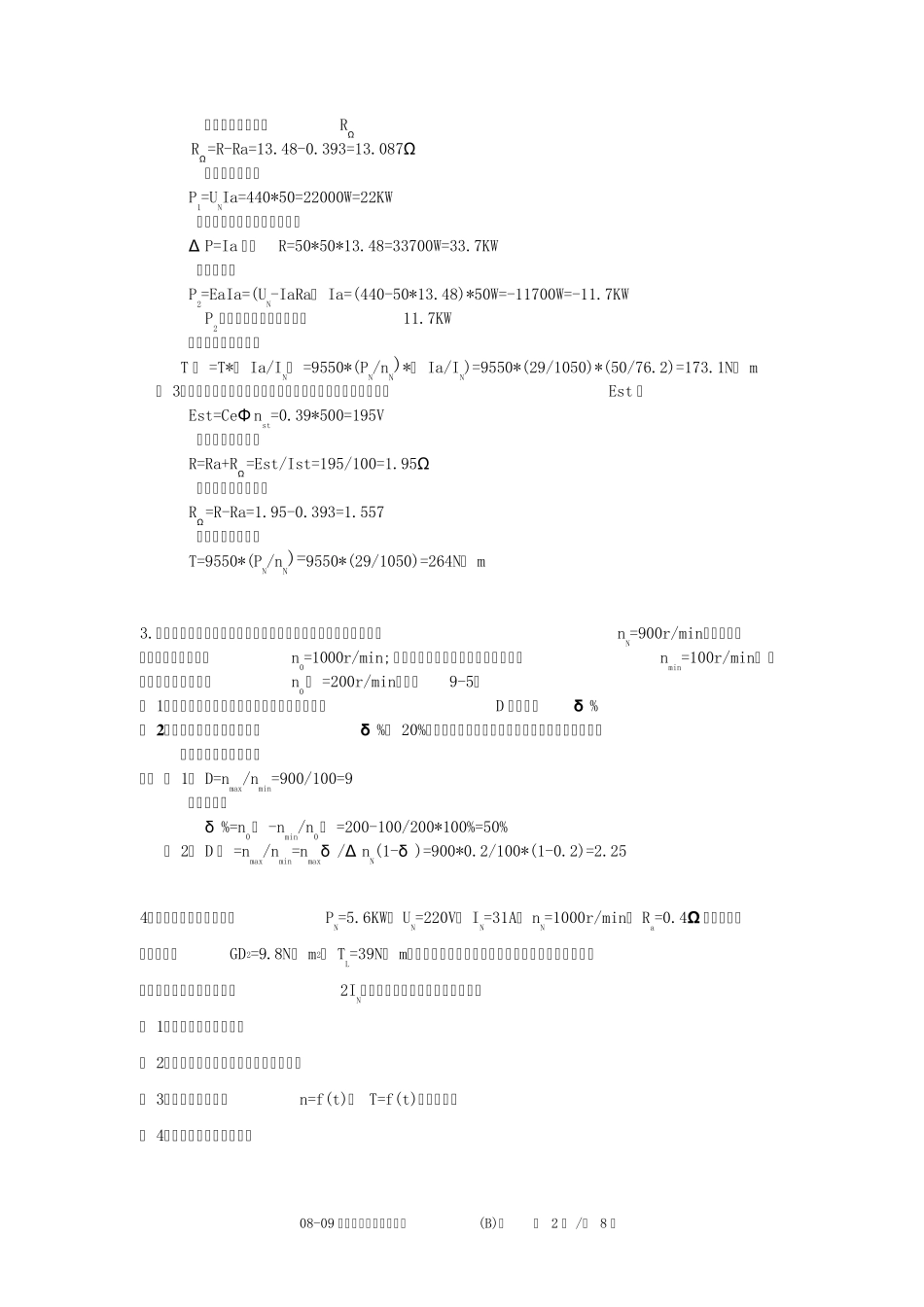

08-09 学年《电力拖动》试卷(B)卷 第 1 页 /共 8 页 1、一台他励直流电动机额定数据为：UN=220V， IN=41.4A， nN=1500r/min，电枢电阻Ra=0.4Ω 。如保持负载转矩为额定值不变，试求下列情况下转速的稳定值：（ 1）电枢回路串入RΩ=1.2Ω 的电阻时；（ 2）电枢电压降为U=160V 时； （ 3）主磁通减弱为Φ =0.95ΦN 时。(同例题 9-6 类似，只改数字） 2、一台他励直流电动机额定数据为：PN=29KW UN=440V， IN=76.2A， nN=1050r/min，电枢电阻 Ra=0.393Ω 。（例题9-4 课后9-7 结合） （ 1）电动机带动一个位能负载，在固有特性工作回馈制动下放，Ia=60A，求RN 和电动机反 向下放转速 （ 2）电动机带动位能负载，作反接制动下放，Ia=50A 时，转速n=-600r/min ，求串接在电 枢电路中的电阻值、电网输入的功率、从轴上输入的功率、电枢电路电阻上消耗的功 率和电动机轴上的转距 （ 3）电动机带动反作用负载，从n=500r/min 进行能耗制动，若其最大制动电流限制在 100A，试计算串接在电枢电路中的电阻值和电动机轴上的转矩 解： （ 1） RN=UN/IN=440/76.2=5.77Ω CeΦ =UN-INRa/nN=(440-76.2*0.393)/1050=0.39 电机反向下方转速n n= -UN-INRa/CNΩ = -UN-IaRa/CeΦ =-440-60*0.393/0.39=-1189r/min （ 2）电枢电路总电阻R R=Ra+RΩ=UN-CeΦ n/Ia=440-0.39*(-600)/50=13.48Ω 08-09 学年《电力拖动》试卷(B)卷 第 2 页 /共 8 页 电枢电路串接电阻RΩ RΩ=R-Ra=13.48-0.393=13.087Ω 电网输入功率为 P1=UNIa=440*50=22000W=22KW 电枢电路电阻上消耗的功率为 Δ P=Ia 平方R=50*50*13.48=33700W=33.7KW 轴上功率为 P2=EaIa=(UN-IaRa） Ia=(440-50*13.48)*50W=-11700W=-11.7KW P2为负，即轴上输入功率为11.7KW 电动机轴上的转距为 T 撇 =T*（ Ia/IN） =9550*(PN/nN)*（ Ia/IN)=9550*(29/1050)*(50/76.2)=173.1N· m （ 3）能耗制动时最大电流出现在制动开始时，此时感应电动势Est 为 Est=CeΦ nst=0.39*500=195V 电枢电路总电阻为 R=Ra+RΩ=Est/Ist=195/100=1.95Ω 电枢电路串接电阻为 RΩ=R-Ra=1.95-0.393=1.557 电动机轴上的转矩 T=9550*(PN/nN)=9550*(29/1050)=264N· m 3.一直流调速系统采用改变电源电压调速，已知电动机的额定转速nN=900r/min，高速机械特性的理想空载转速n0=1000r/min; 如果额定负载下低速机械特性的转速nmin=100r/min， 而相应...
