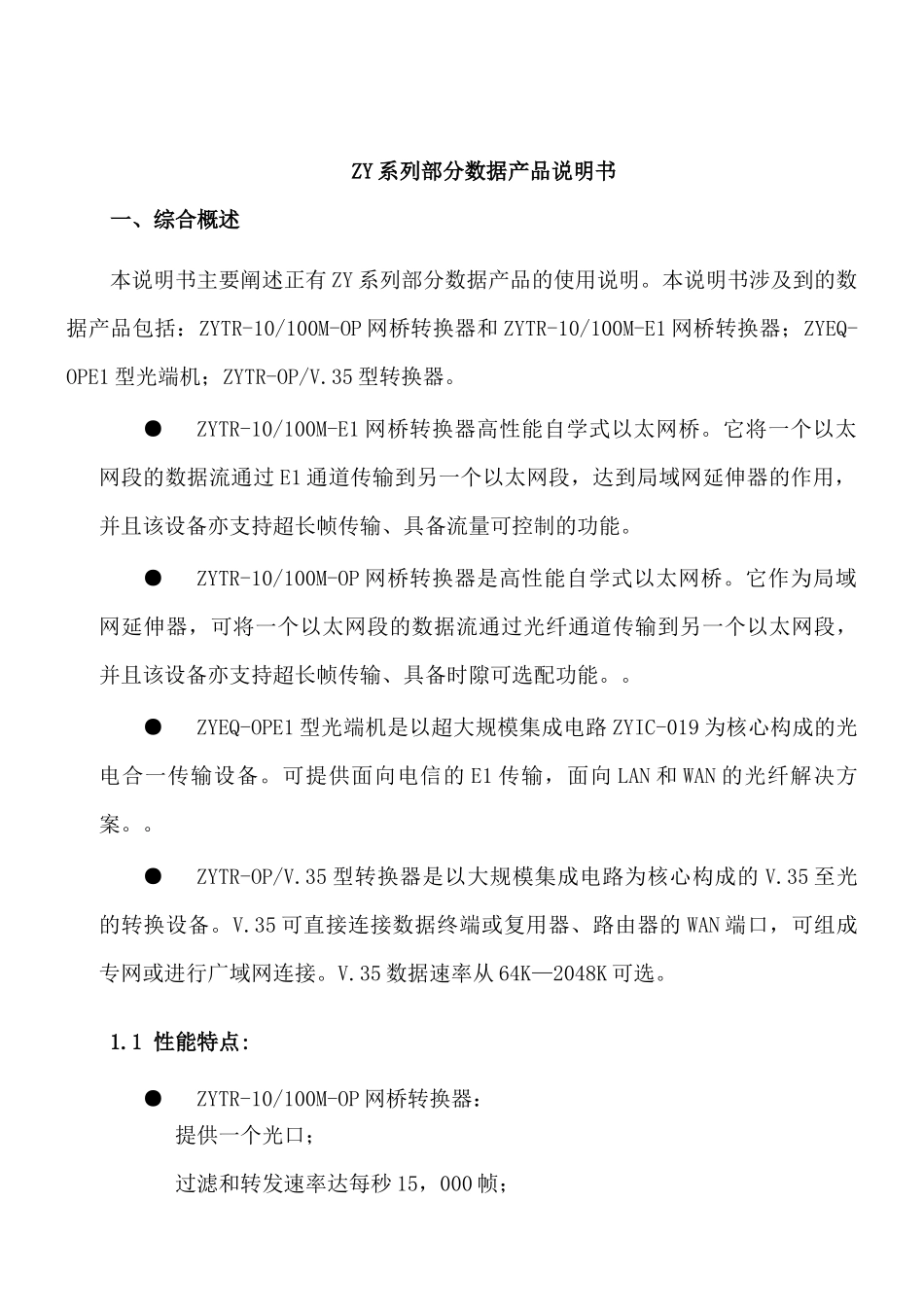

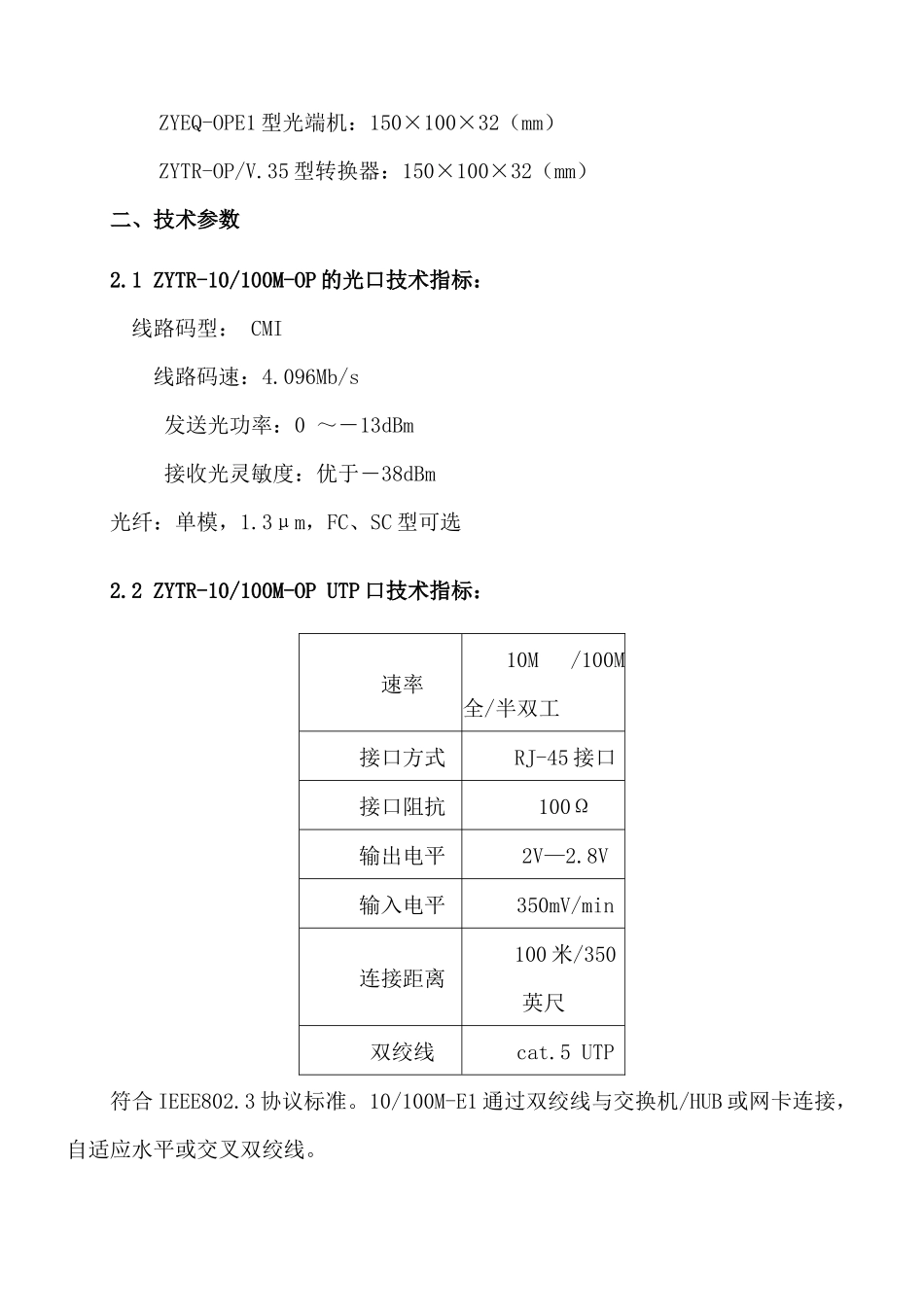

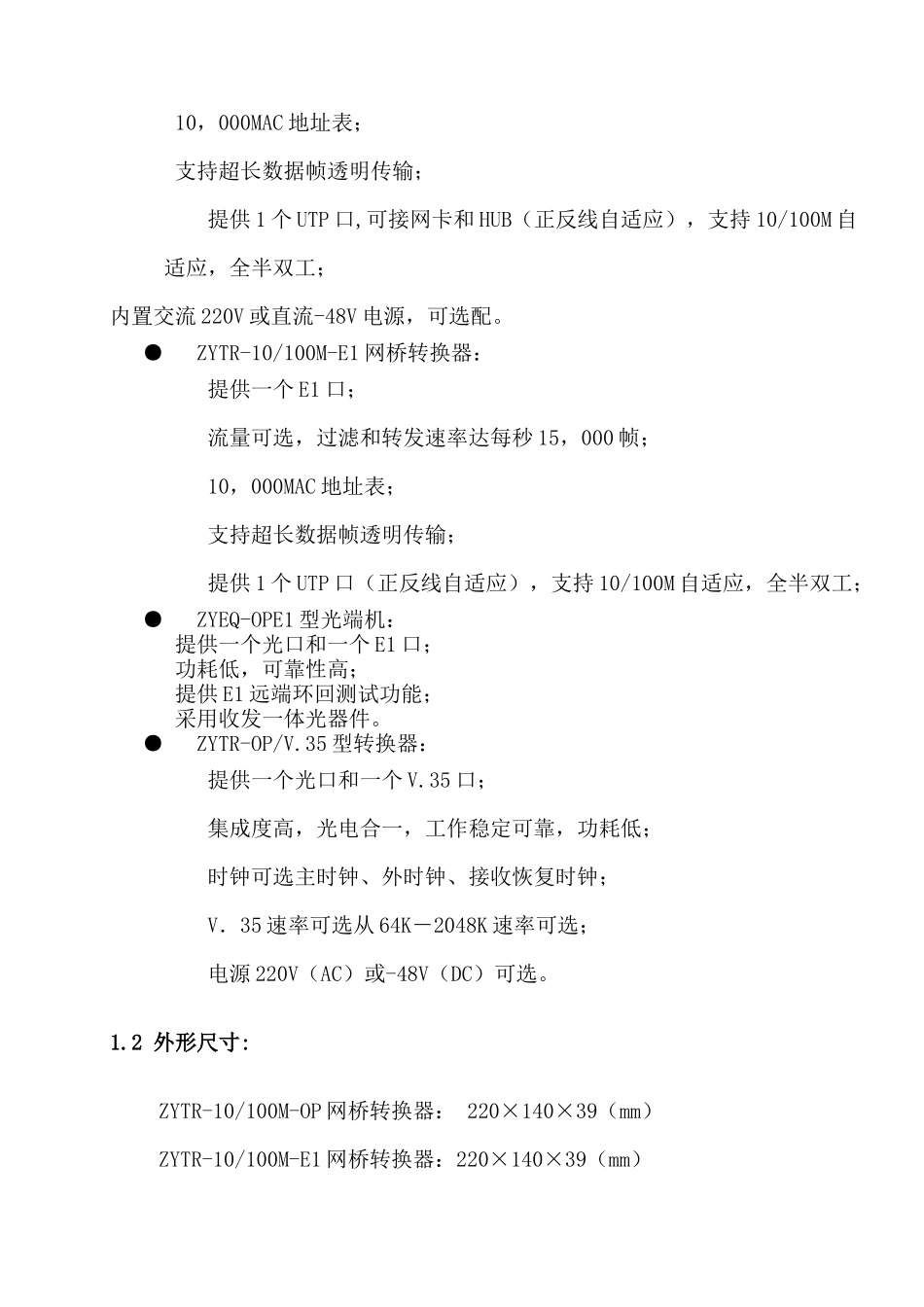

ZY 系列部分数据产品说明书一、综合概述本说明书主要阐述正有 ZY 系列部分数据产品的使用说明。本说明书涉及到的数据产品包括：ZYTR-10/100M-OP 网桥转换器和 ZYTR-10/100M-E1 网桥转换器；ZYEQ-OPE1 型光端机；ZYTR-OP/V.35 型转换器。●ZYTR-10/100M-E1 网桥转换器高性能自学式以太网桥。它将一个以太网段的数据流通过 E1 通道传输到另一个以太网段，达到局域网延伸器的作用，并且该设备亦支持超长帧传输、具备流量可控制的功能。●ZYTR-10/100M-OP 网桥转换器是高性能自学式以太网桥。它作为局域网延伸器，可将一个以太网段的数据流通过光纤通道传输到另一个以太网段，并且该设备亦支持超长帧传输、具备时隙可选配功能。。●ZYEQ-OPE1 型光端机是以超大规模集成电路 ZYIC-019 为核心构成的光电合一传输设备。可提供面向电信的 E1 传输，面向 LAN 和 WAN 的光纤解决方案。。●ZYTR-OP/V.35 型转换器是以大规模集成电路为核心构成的 V.35 至光的转换设备。V.35 可直接连接数据终端或复用器、路由器的 WAN 端口，可组成专网或进行广域网连接。V.35 数据速率从 64K—2048K 可选。1.1 性能特点:●ZYTR-10/100M-OP 网桥转换器：提供一个光口；过滤和转发速率达每秒 15，000 帧；10，000MAC 地址表；支持超长数据帧透明传输；提供 1 个 UTP 口,可接网卡和 HUB（正反线自适应），支持 10/100M 自适应，全半双工；内置交流 220V 或直流-48V 电源，可选配。●ZYTR-10/100M-E1 网桥转换器：提供一个 E1 口；流量可选，过滤和转发速率达每秒 15，000 帧；10，000MAC 地址表；支持超长数据帧透明传输；提供 1 个 UTP 口（正反线自适应），支持 10/100M 自适应，全半双工；●ZYEQ-OPE1 型光端机：提供一个光口和一个 E1 口；功耗低，可靠性高；提供 E1 远端环回测试功能；采用收发一体光器件。●ZYTR-OP/V.35 型转换器：提供一个光口和一个 V.35 口；集成度高，光电合一，工作稳定可靠，功耗低； 时钟可选主时钟、外时钟、接收恢复时钟；V．35 速率可选从 64K－2048K 速率可选；电源 220V（AC）或-48V（DC）可选。1.2 外形尺寸:ZYTR-10/100M-OP 网桥转换器： 220×140×39（mm）ZYTR-10/100M-E1 网桥转换器：220×140×39（mm）ZYEQ-OPE1 型光端机：150×100×32（mm）ZYTR-OP/V.35 型转换器：150×100×32（mm）二、技术参数2.1 ZYTR-10/100M-OP 的光口技术指标：线路码型：...
