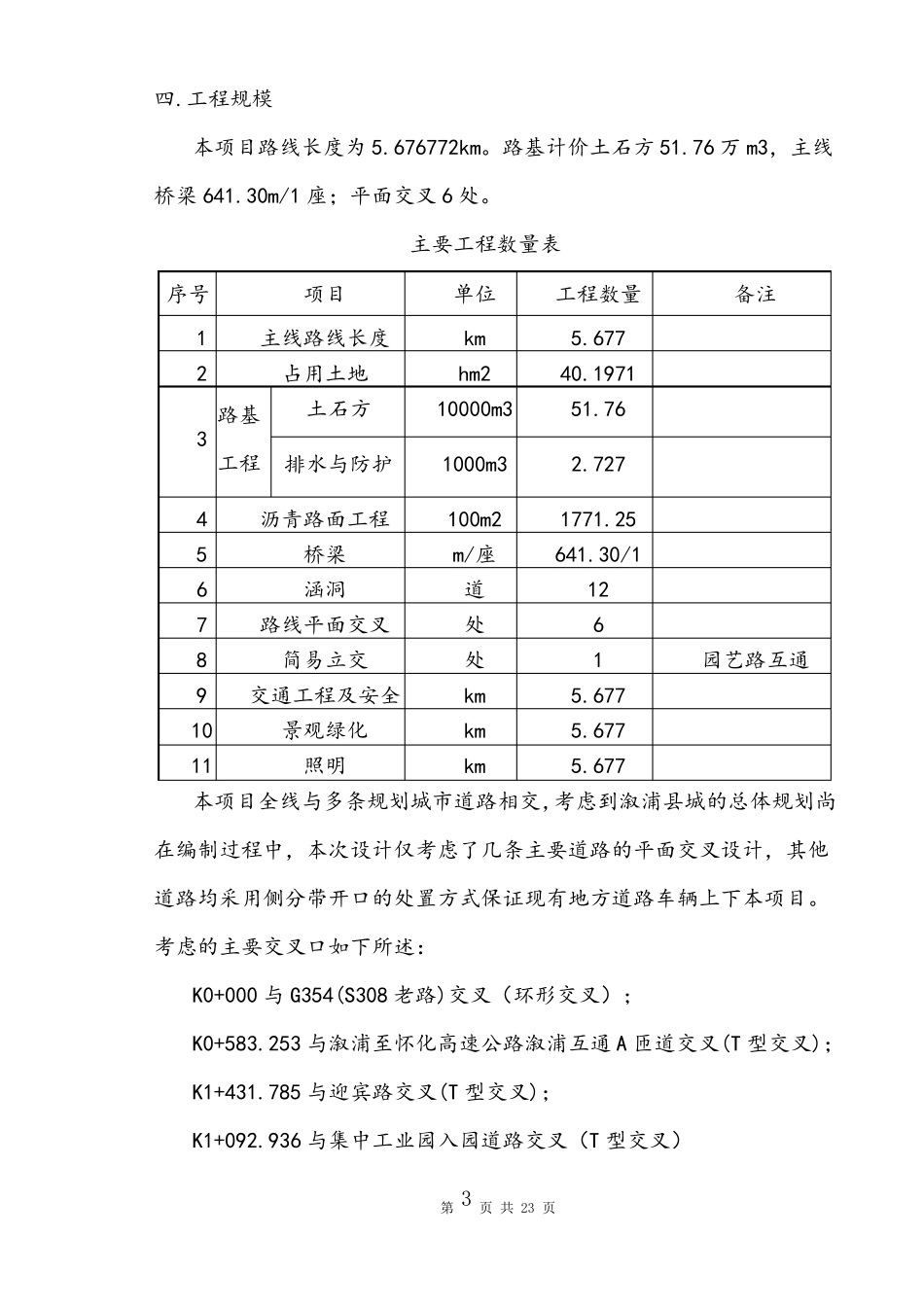

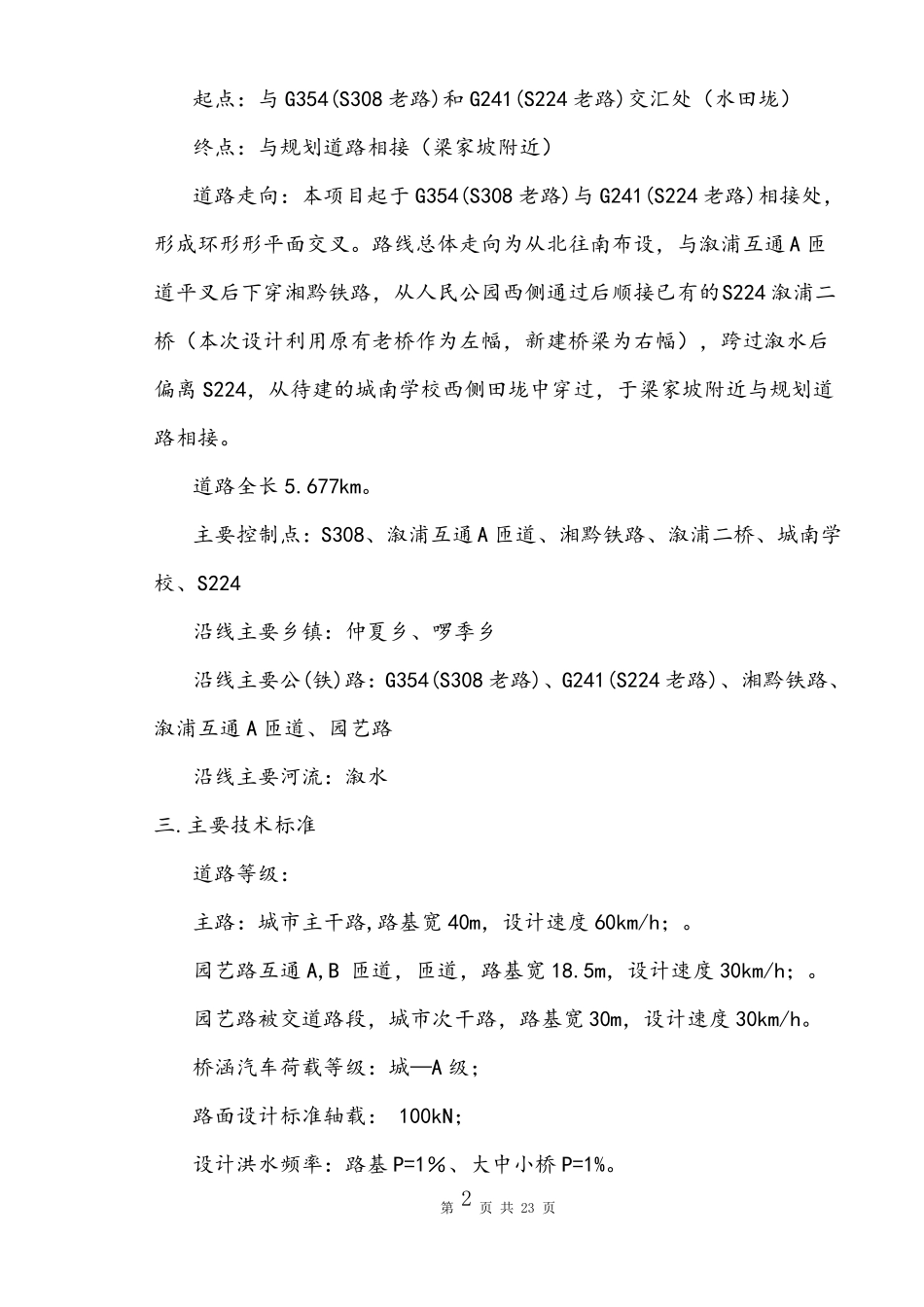

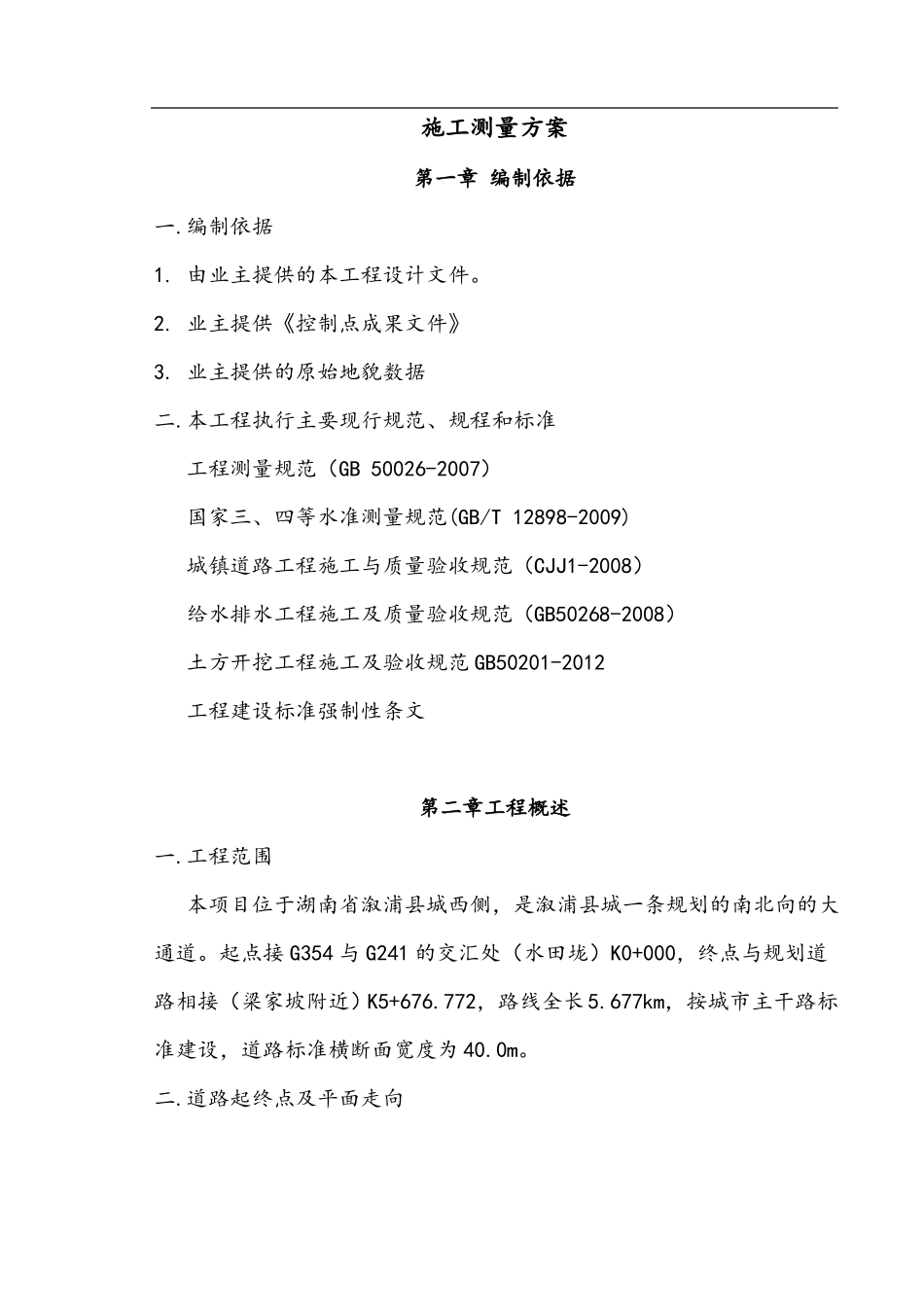

施工测量方案第一章 编制依据一.编制依据1. 由业主提供的本工程设计文件。2. 业主提供《控制点成果文件》3. 业主提供的原始地貌数据二.本工程执行主要现行规范、规程和标准工程测量规范（GB 50026-2007）国家三、四等水准测量规范(GB/T 12898-2009)城镇道路工程施工与质量验收规范（CJJ1-2008）给水排水工程施工及质量验收规范（GB50268-2008）土方开挖工程施工及验收规范 GB50201-2012工程建设标准强制性条文第二章工程概述一.工程范围本项目位于湖南省溆浦县城西侧，是溆浦县城一条规划的南北向的大通道。起点接 G354 与 G241 的交汇处（水田垅）K0+000，终点与规划道路相接（梁家坡附近）K5+676.772，路线全长 5.677km，按城市主干路标准建设，道路标准横断面宽度为 40.0m。二.道路起终点及平面走向起点：与 G354(S308 老路)和 G241(S224 老路)交汇处（水田垅）终点：与规划道路相接（梁家坡附近）道路走向：本项目起于 G354(S308 老路)与 G241(S224 老路)相接处，形成环形形平面交叉。路线总体走向为从北往南布设，与溆浦互通 A 匝道平叉后下穿湘黔铁路，从人民公园西侧通过后顺接已有的S224 溆浦二桥（本次设计利用原有老桥作为左幅，新建桥梁为右幅），跨过溆水后偏离 S224，从待建的城南学校西侧田垅中穿过，于梁家坡附近与规划道路相接。道路全长 5.677km。主要控制点：S308、溆浦互通 A 匝道、湘黔铁路、溆浦二桥、城南学校、S224沿线主要乡镇：仲夏乡、啰季乡沿线主要公(铁)路：G354(S308 老路)、G241(S224 老路)、湘黔铁路、溆浦互通 A 匝道、园艺路沿线主要河流：溆水三.主要技术标准道路等级：主路：城市主干路,路基宽 40m，设计速度 60km/h；。园艺路互通 A,B 匝道，匝道，路基宽 18.5m，设计速度 30km/h；。园艺路被交道路段，城市次干路，路基宽 30m，设计速度 30km/h。桥涵汽车荷载等级：城—A 级；路面设计标准轴载： 100kN；设计洪水频率：路基 P=1％、大中小桥 P=1%。第 2 页 共 23 页四.工程规模本项目路线长度为 5.676772km。路基计价土石方 51.76 万 m3，主线桥梁 641.30m/1 座；平面交叉 6 处。主要工程数量表序号12项目主线路线长度占用土地单位kmhm210000m31000m3100m2m/座道处处kmkmkm工程数量5.67740.197151.762.7271771.25641.30/112615.6775.6775.677备注园艺路互通土石方路基3工程排水与防护4567891011沥青路面工程桥梁涵洞路线平面交叉简易立交交通工程...
