数字电路课程设计汽车尾灯控制电路设计

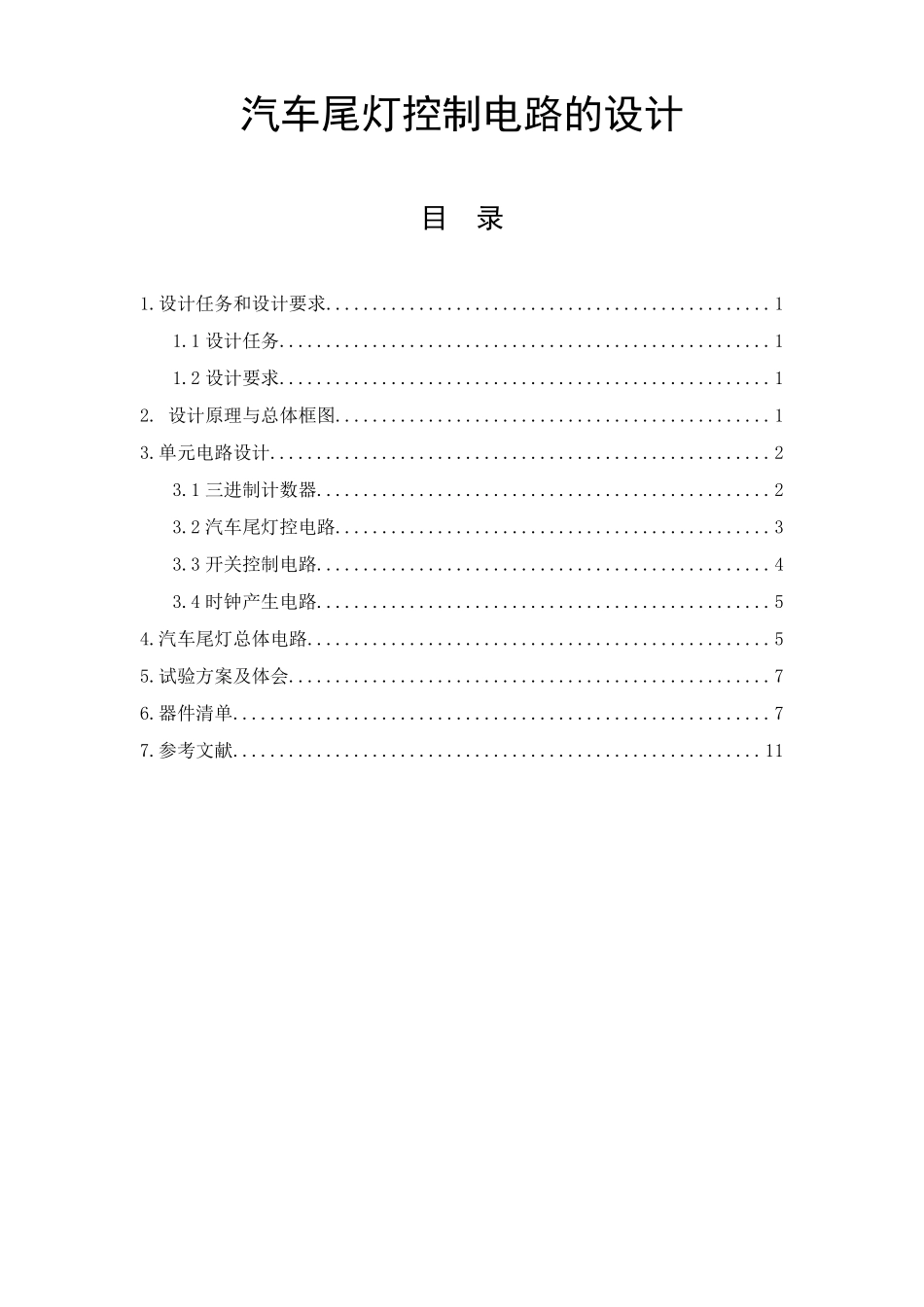

数字电路课程设计汽车尾灯控制电路设计_第1页
1/12
数字电路课程设计汽车尾灯控制电路设计_第2页
2/12
数字电路课程设计汽车尾灯控制电路设计_第3页
3/12
汽车尾灯控制电路的设计目录1.设计任务和设计要求................................................11.1 设计任务.....................................................11.2 设计要求.....................................................12. 设计原理与总体框图...............................................13.单元电路设计......................................................23.1 三进制计数器.................................................23.2 汽车尾灯控电路...............................................33.3 开关控制电路.................................................43.4 时钟产生电路.................................................54.汽车尾灯总体电路..................................................55.试验方案及体会....................................................76.器件清单..........................................................77.参考文献.........................................................111.设计任务和设计要求1.1 设计任务设计一个汽车尾灯控制电路。汽车尾部左右两侧各有 3 个指示灯。当接通左转、右转、刹车和检查时,指示灯按照指定要求闪烁。1.2 设计要求设汽车尾灯左右两侧各有 3 个指示灯(用发光管模拟)。要求是:(1)汽车正常行驶时,尾灯全部熄灭。(2)当汽车左转弯时,右侧 3 个指示灯按左循环点亮。(3)当汽车右转弯时,左侧 3 个指示灯按右循环点亮。(4)临时刹车时,所有指示灯同时闪烁。(5)选择电路方案,完成对确定方案的设计。计算电路元件参数与元件选择、并画出总体电路原理图,阐述基本原理。制作实际运行装置。表 1.1 尾灯和汽车运行状态关系表开关S1S000011011运行状态正常右拐左拐刹车左尾灯D4D5D6灯灭灯灭按 D4D5D6 顺序循环点亮所有灯随脉冲闪烁右尾灯D1D2D3灯灭按 D1D2D3 顺序循环点亮灯灭2. 设计原理与总体框图根据设计的基本要求,汽车左或右转弯时 , 三个指示灯循环点亮 , 所以用三进制计数器控制译码器电路顺序输出低电平,从而控制尾灯按要求点亮。由此得出在每种运行状态下,各指示灯与各给定条件 (SI 、S0 、 CP 、 Q1 、 Q0 )的关系 , 即逻辑功能表如表 2.1所示 ( 表中0表示灯灭状态 ,1表示灯亮状态 ) 。表2.1.汽车尾灯控制逻辑功能表开关控制S1S000三进制计数器Q1Q0××...
