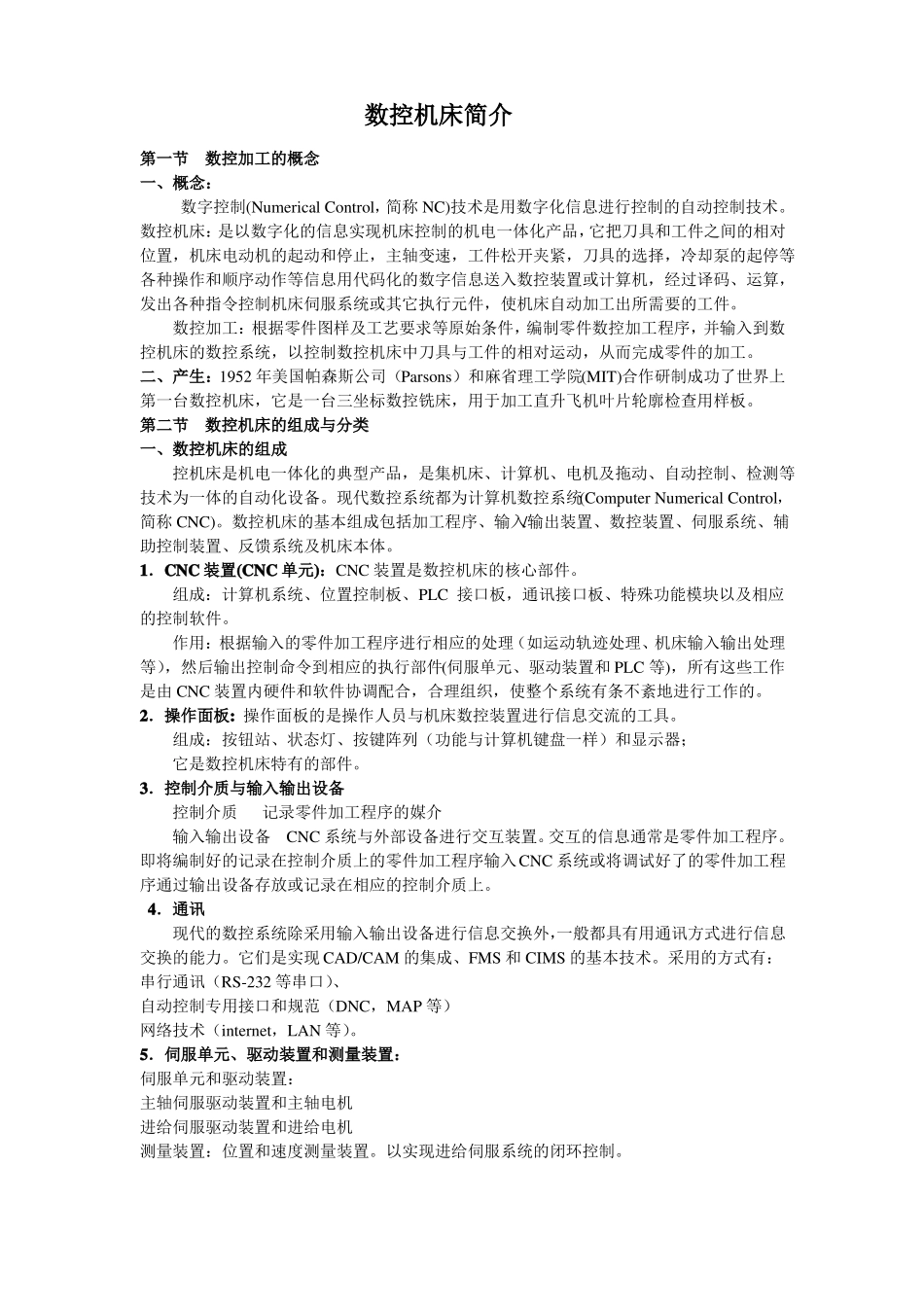

数控机床简介第一节数控加工的概念一、概念：数字控制(Numerical Control，简称 NC)技术是用数字化信息进行控制的自动控制技术。数控机床：是以数字化的信息实现机床控制的机电一体化产品，它把刀具和工件之间的相对位置，机床电动机的起动和停止，主轴变速，工件松开夹紧，刀具的选择，冷却泵的起停等各种操作和顺序动作等信息用代码化的数字信息送入数控装置或计算机，经过译码、运算，发出各种指令控制机床伺服系统或其它执行元件，使机床自动加工出所需要的工件。数控加工：根据零件图样及工艺要求等原始条件，编制零件数控加工程序，并输入到数控机床的数控系统，以控制数控机床中刀具与工件的相对运动，从而完成零件的加工。二、产生：1952 年美国帕森斯公司（Parsons）和麻省理工学院(MIT)合作研制成功了世界上第一台数控机床，它是一台三坐标数控铣床，用于加工直升飞机叶片轮廓检查用样板。第二节数控机床的组成与分类一、数控机床的组成控机床是机电一体化的典型产品，是集机床、计算机、电机及拖动、自动控制、检测等技术为一体的自动化设备。现代数控系统都为计算机数控系统(Computer Numerical Control，简称 CNC)。数控机床的基本组成包括加工程序、输入/输出装置、数控装置、伺服系统、辅助控制装置、反馈系统及机床本体。1．CNC 装置(CNC 单元)：CNC 装置是数控机床的核心部件。组成：计算机系统、位置控制板、PLC 接口板，通讯接口板、特殊功能模块以及相应的控制软件。作用：根据输入的零件加工程序进行相应的处理（如运动轨迹处理、机床输入输出处理等），然后输出控制命令到相应的执行部件(伺服单元、驱动装置和 PLC 等)，所有这些工作是由 CNC 装置内硬件和软件协调配合，合理组织，使整个系统有条不紊地进行工作的。2．操作面板: 操作面板的是操作人员与机床数控装置进行信息交流的工具。组成：按钮站、状态灯、按键阵列（功能与计算机键盘一样）和显示器；它是数控机床特有的部件。3．控制介质与输入输出设备控制介质记录零件加工程序的媒介输入输出设备CNC 系统与外部设备进行交互装置。交互的信息通常是零件加工程序。即将编制好的记录在控制介质上的零件加工程序输入CNC 系统或将调试好了的零件加工程序通过输出设备存放或记录在相应的控制介质上。4．通讯现代的数控系统除采用输入输出设备进行信息交换外，一般都具有用通讯方式进行信息交换的能力。它们是实现 CAD/CAM 的集成、FMS 和 CIMS 的基...
