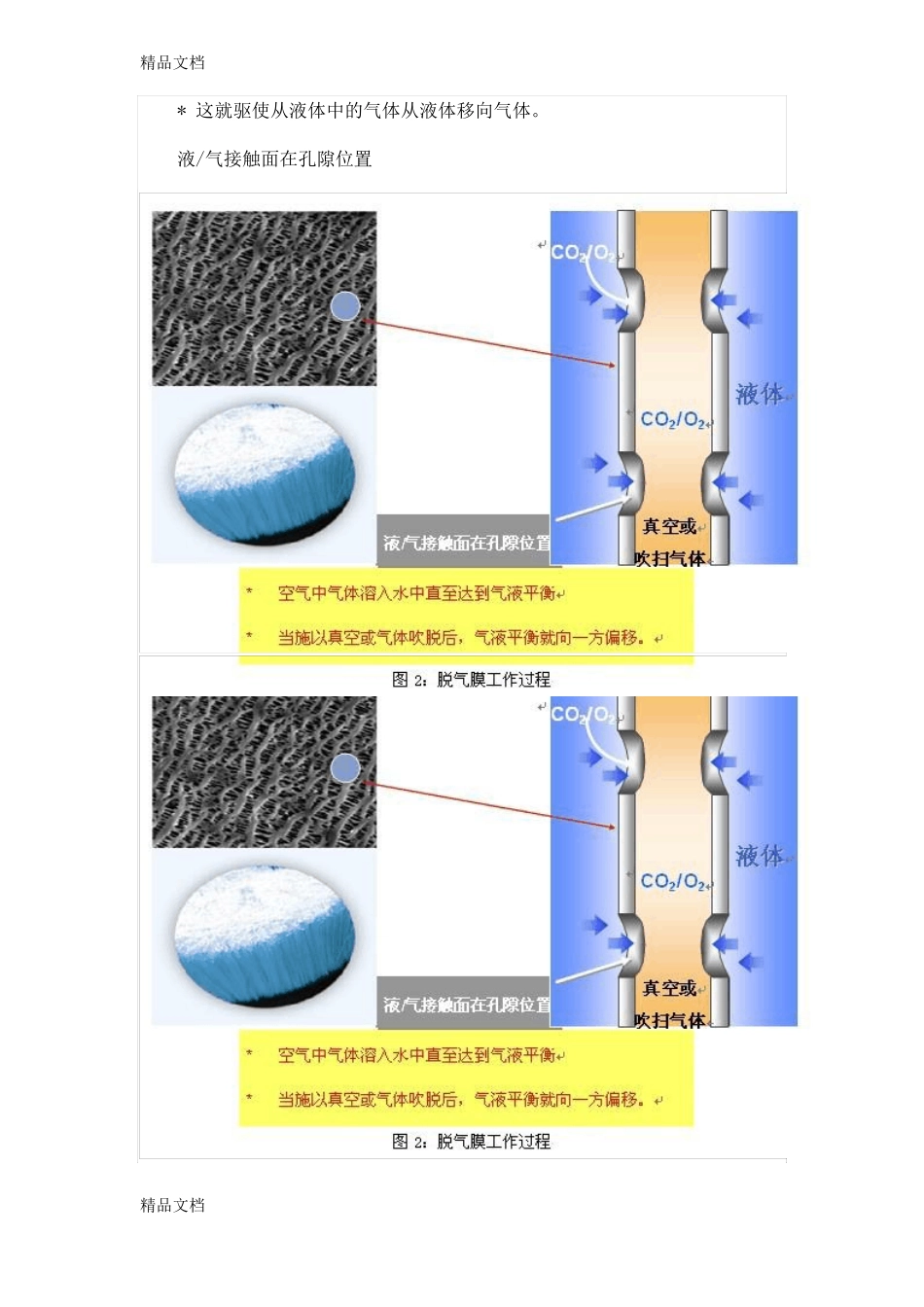

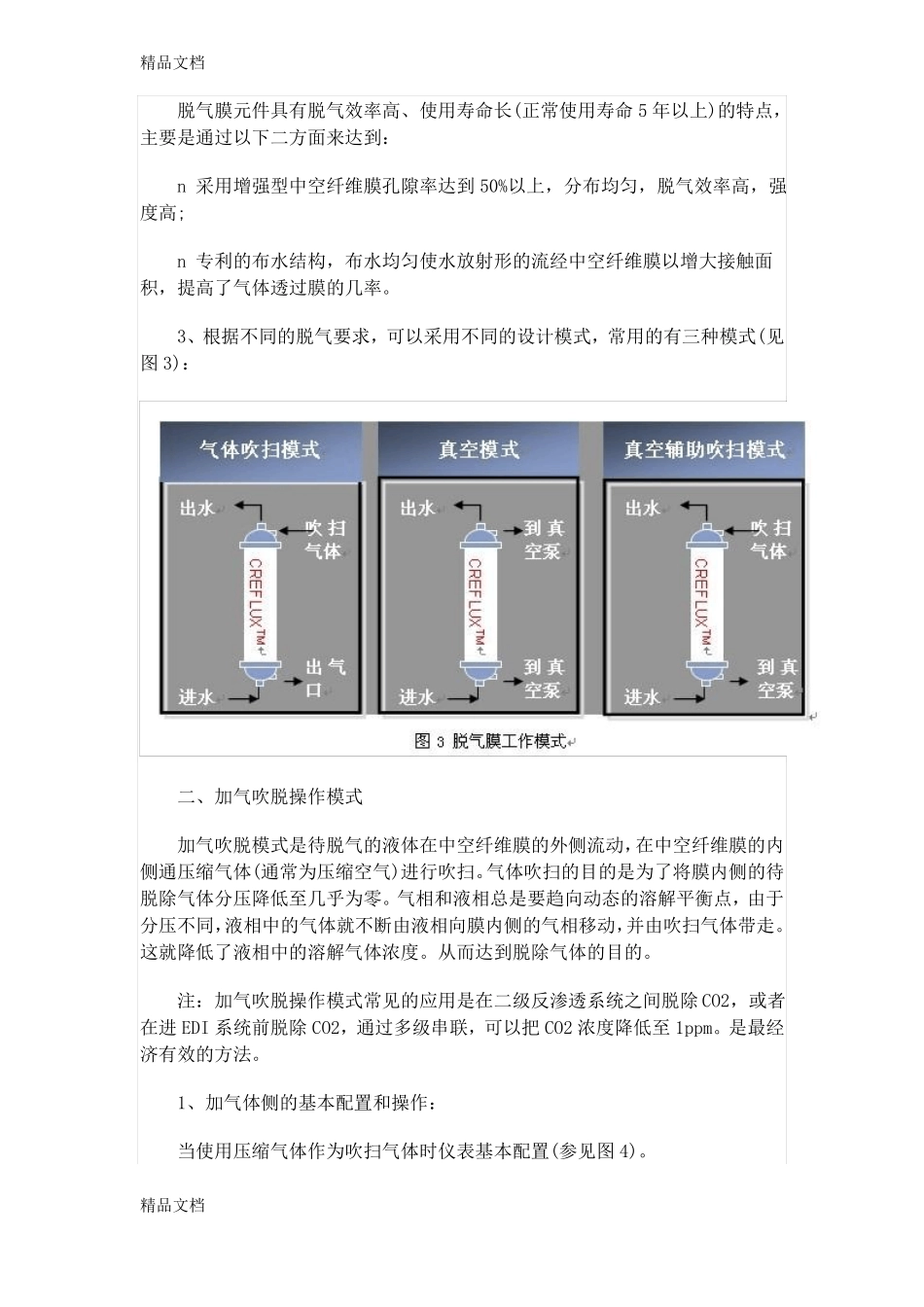

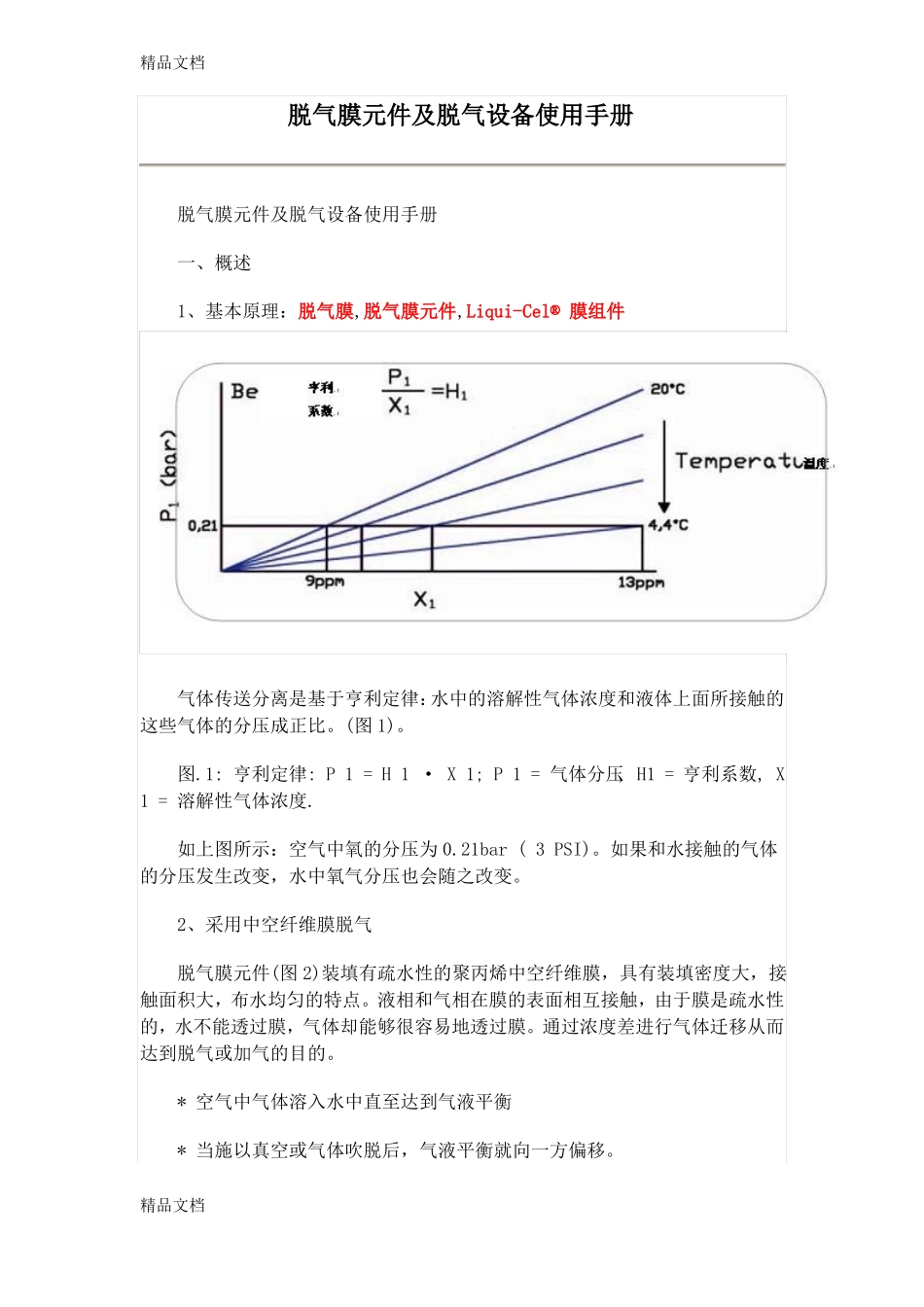

精品文档脱气膜元件及脱气设备使用手册脱气膜元件及脱气设备使用手册一、概述1、基本原理：脱气膜,脱气膜元件,Liqui-Cel® 膜组件气体传送分离是基于亨利定律：水中的溶解性气体浓度和液体上面所接触的这些气体的分压成正比。(图 1)。图.1: 亨利定律: P 1 = H 1 · X 1; P 1 = 气体分压, H1 = 亨利系数, X1 = 溶解性气体浓度.如上图所示：空气中氧的分压为 0.21bar ( 3 PSI)。如果和水接触的气体的分压发生改变，水中氧气分压也会随之改变。2、采用中空纤维膜脱气脱气膜元件(图 2)装填有疏水性的聚丙烯中空纤维膜，具有装填密度大，接触面积大，布水均匀的特点。液相和气相在膜的表面相互接触，由于膜是疏水性的，水不能透过膜，气体却能够很容易地透过膜。通过浓度差进行气体迁移从而达到脱气或加气的目的。* 空气中气体溶入水中直至达到气液平衡* 当施以真空或气体吹脱后，气液平衡就向一方偏移。精品文档精品文档* 这就驱使从液体中的气体从液体移向气体。液/气接触面在孔隙位置精品文档精品文档脱气膜元件具有脱气效率高、使用寿命长(正常使用寿命 5 年以上)的特点，主要是通过以下二方面来达到：n 采用增强型中空纤维膜孔隙率达到 50%以上，分布均匀，脱气效率高，强度高;n 专利的布水结构，布水均匀使水放射形的流经中空纤维膜以增大接触面积，提高了气体透过膜的几率。3、根据不同的脱气要求，可以采用不同的设计模式，常用的有三种模式(见图 3)：二、加气吹脱操作模式加气吹脱模式是待脱气的液体在中空纤维膜的外侧流动，在中空纤维膜的内侧通压缩气体(通常为压缩空气)进行吹扫。气体吹扫的目的是为了将膜内侧的待脱除气体分压降低至几乎为零。气相和液相总是要趋向动态的溶解平衡点，由于分压不同，液相中的气体就不断由液相向膜内侧的气相移动，并由吹扫气体带走。这就降低了液相中的溶解气体浓度。从而达到脱除气体的目的。注：加气吹脱操作模式常见的应用是在二级反渗透系统之间脱除 CO2，或者在进 EDI 系统前脱除 CO2，通过多级串联，可以把 CO2 浓度降低至 1ppm。是最经济有效的方法。1、加气体侧的基本配置和操作：当使用压缩气体作为吹扫气体时仪表基本配置(参见图 4)。精品文档精品文档2、脱除二氧化碳时可以采用压缩气体或无油的压缩空气，基本操作步骤：1) 通过调整压力调节阀门(PCV201)，把进气压力设置压力在 0.7 kg/cm2以下。2) 通过调整针形阀门(V-212)，观察流量计至设计...
