斜楔夹紧机构的计算与卡盘卡爪夹紧图例

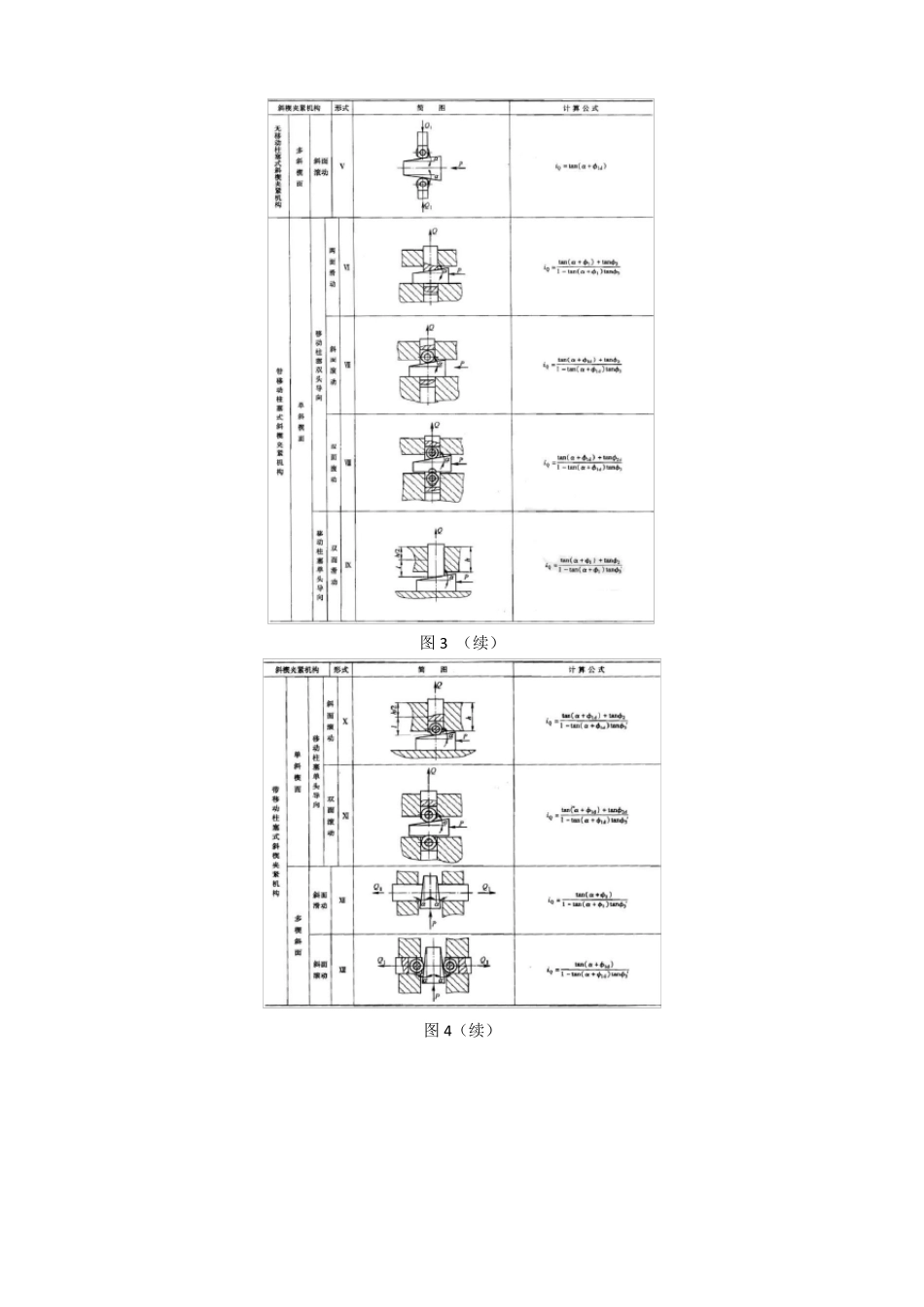

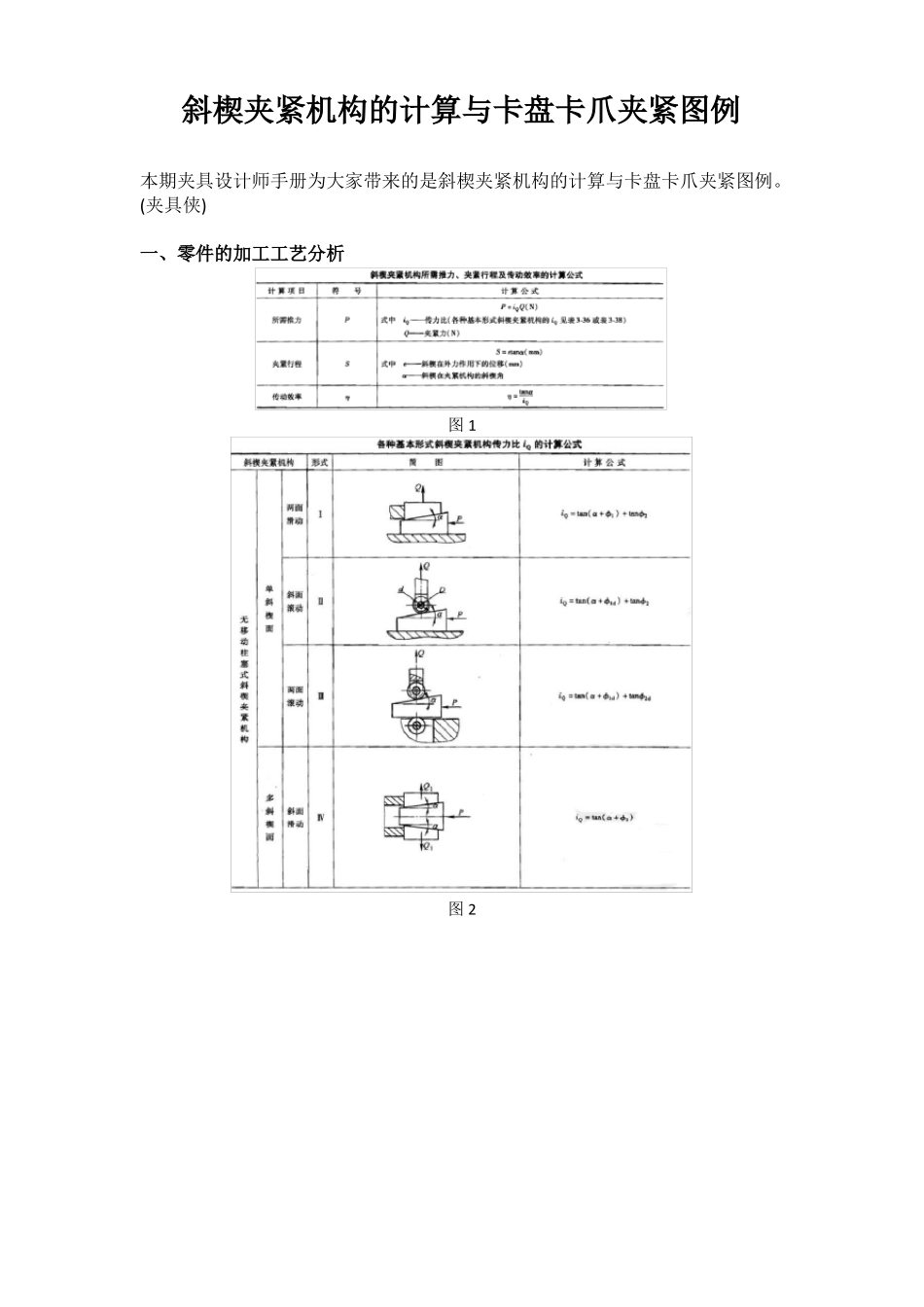

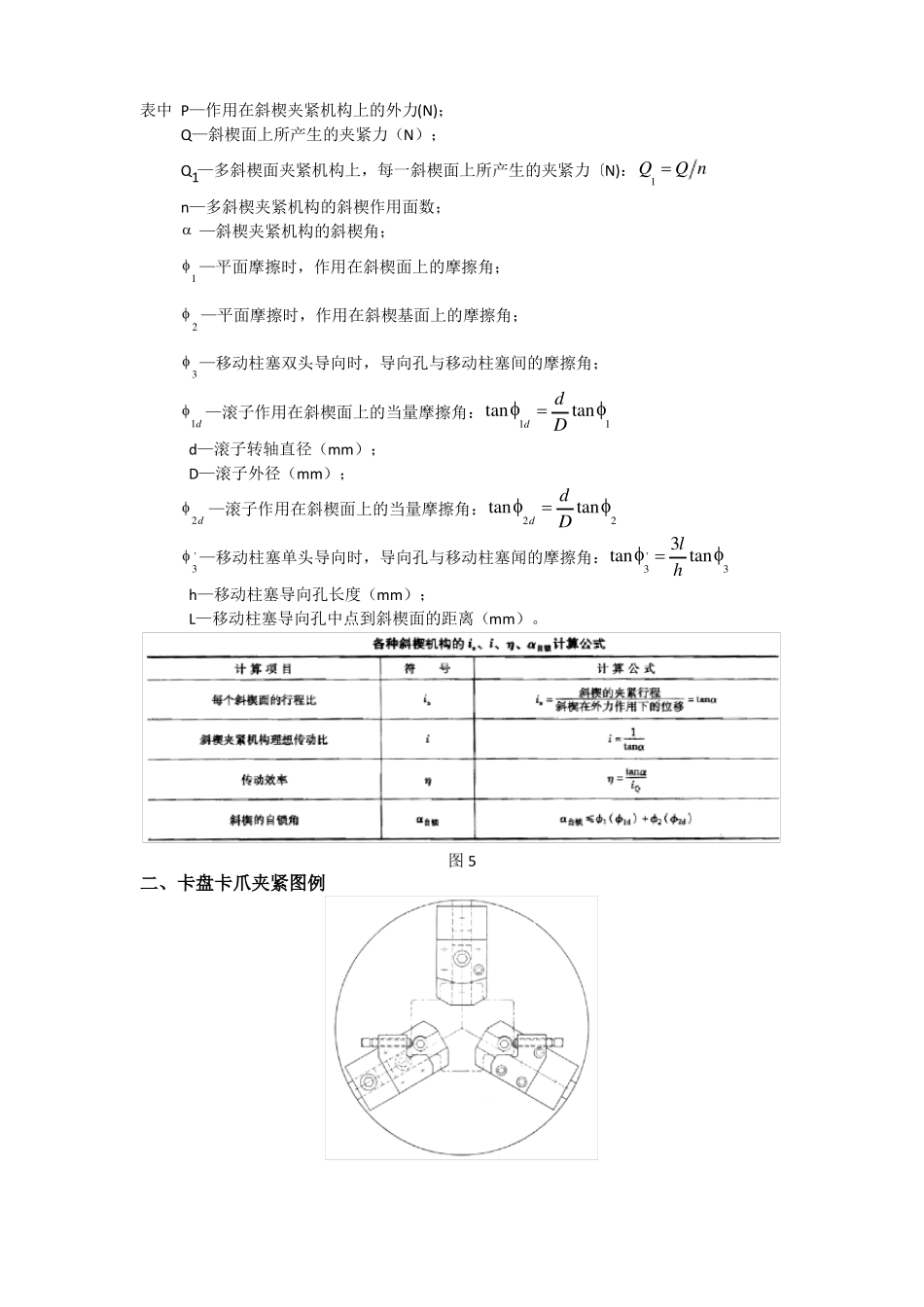

斜楔夹紧机构的计算与卡盘卡爪夹紧图例本期夹具设计师手册为大家带来的是斜楔夹紧机构的计算与卡盘卡爪夹紧图例。(夹具侠)一、零件的加工工艺分析图 1图 2图 3 （续）图 4（续）表中 P—作用在斜楔夹紧机构上的外力(N)；Q—斜楔面上所产生的夹紧力（N）；Q1—多斜楔面夹紧机构上，每一斜楔面上所产生的夹紧力〔N)：Q1  Q nn—多斜楔夹紧机构的斜楔作用面数； —斜楔夹紧机构的斜楔角；1 —平面摩擦时，作用在斜楔面上的摩擦角；2 —平面摩擦时，作用在斜楔基面上的摩擦角；3—移动柱塞双头导向时，导向孔与移动柱塞间的摩擦角；1d —滚子作用在斜楔面上的当量摩擦角：tan1d d—滚子转轴直径（mm）；D—滚子外径（mm）；2d —滚子作用在斜楔面上的当量摩擦角：tan2d d tan1Dd tan2D3l tan3h''3—移动柱塞单头导向时，导向孔与移动柱塞闻的摩擦角：tan3 h—移动柱塞导向孔长度（mm）；L—移动柱塞导向孔中点到斜楔面的距离（mm）。图 5二、卡盘卡爪夹紧图例图 793这些卡爪是供外购的三爪卡盘所用，在设计上用来夹持形状不规则的工件。图 794这种设计可在卡爪的退出距离不足以卸下工件时使用。图 796这些卡爪是供外购的三爪卡盘所用，在设计上用来夹持形伏不规则的工件。图 797当卡盘的三个卡爪的退出量不够而不能卸下工件时，可以采用这种结构。爪 A 的退出量应做到让附加爪 B 向左移动足够的距离来使 B 的键槽能从 A 的榫 C 中脱出，以便 B 能向上转动，从而让出足够的空间来卸下工件。三个卡盘卡爪中只有一个需带附加爪。图 6图 7图 8
