施工图设计文件审查要点

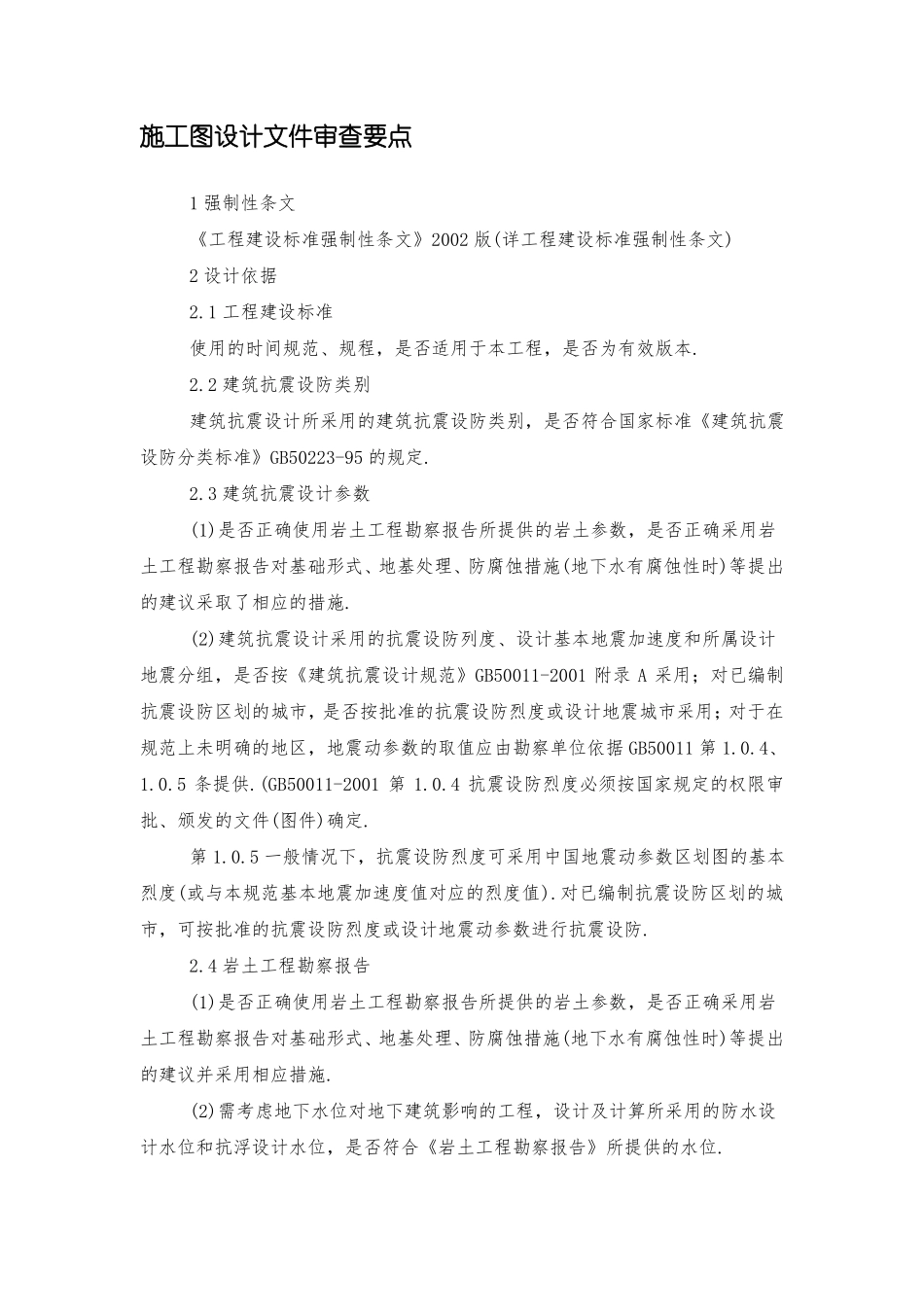

施工图设计文件审查要点1 强制性条文《工程建设标准强制性条文》2002 版(详工程建设标准强制性条文)2 设计依据2.1 工程建设标准使用的时间规范、规程，是否适用于本工程，是否为有效版本.2.2 建筑抗震设防类别建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准《建筑抗震设防分类标准》GB50223-95 的规定.2.3 建筑抗震设计参数(1)是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施(地下水有腐蚀性时)等提出的建议采取了相应的措施.(2)建筑抗震设计采用的抗震设防列度、设计基本地震加速度和所属设计地震分组，是否按《建筑抗震设计规范》GB50011-2001 附录 A 采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震城市采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据 GB50011 第 1.0.4、1.0.5 条提供.(GB50011-2001 第 1.0.4 抗震设防烈度必须按国家规定的权限审批、颁发的文件(图件)确定.第 1.0.5 一般情况下，抗震设防烈度可采用中国地震动参数区划图的基本烈度(或与本规范基本地震加速度值对应的烈度值).对已编制抗震设防区划的城市，可按批准的抗震设防烈度或设计地震动参数进行抗震设防.2.4 岩土工程勘察报告(1)是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施(地下水有腐蚀性时)等提出的建议并采用相应措施.(2)需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提供的水位.注：根据《岩土工程勘察规范》GB20021-2001 第 4.1.13 条规定，岩土工程勘察时应提供设计所需的地下水位.3 结构计算书1 软件的适用性(1)所使用的软件是否通过有关部门的鉴定.(2)计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据.2 计算书的完整性结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等.3 计算分析(1)计算模型的建立，必要的简化计算与处理，是否符合工程的实际情况.(2)所采用软件的计算假定和力学模型，是否符合工程实际.(3)复杂结构进行多遇地震作用下的内力和变形分析时，是否采用了不少于两个不同的力...
