施工图设计常见问题汇总

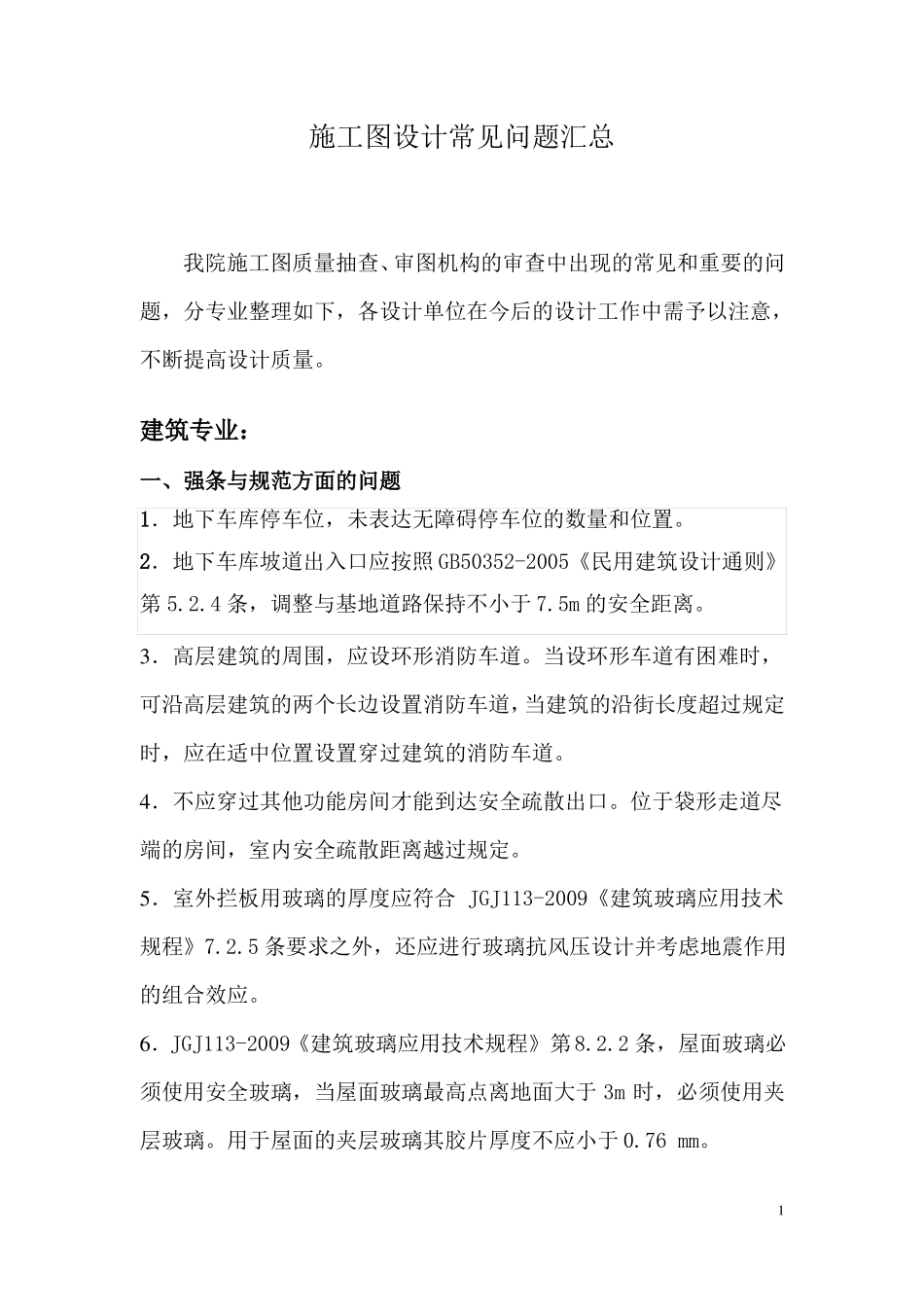

施工图设计常见问题汇总我院施工图质量抽查、审图机构的审查中出现的常见和重要的问题，分专业整理如下，各设计单位在今后的设计工作中需予以注意，不断提高设计质量。建筑专业：一、强条与规范方面的问题1．地下车库停车位，未表达无障碍停车位的数量和位置。2．地下车库坡道出入口应按照 GB50352-2005《民用建筑设计通则》第 5.2.4 条，调整与基地道路保持不小于 7.5m 的安全距离。3．高层建筑的周围，应设环形消防车道。当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道，当建筑的沿街长度超过规定时，应在适中位置设置穿过建筑的消防车道。4．不应穿过其他功能房间才能到达安全疏散出口。位于袋形走道尽端的房间，室内安全疏散距离越过规定。5．室外拦板用玻璃的厚度应符合 JGJ113-2009《建筑玻璃应用技术规程》7.2.5 条要求之外，还应进行玻璃抗风压设计并考虑地震作用的组合效应。6．JGJ113-2009《建筑玻璃应用技术规程》第8.2.2 条，屋面玻璃必须使用安全玻璃，当屋面玻璃最高点离地面大于 3m 时，必须使用夹层玻璃。用于屋面的夹层玻璃其胶片厚度不应小于 0.76 mm。17．JGJ113-2009《建筑玻璃应用技术规程》第9.1.2 条，地板玻璃必须采用夹层玻璃，点支承地板玻璃必须采用钢化夹层玻璃。钢化玻璃应进行均质处理。8．有 45 层的高层住宅厨房排烟道选用 10EJ507《排烟道图集》，但该图集说明只适用于 40 及 40 层以下住宅，故不应选用此图集。9．自 2012 年 9 月 1 日起应按 GB50763-2012《无障碍设计规范》设计，原《城市道路和建筑物无障碍设计规范》JGJ50-2001 同时废止。10．按GB50763-2012《无障碍设计规范》8.1.2 条规定公共建筑基地内总停车位在 100 辆以下时应设置不少于 1 个无障碍机动车停车位，100 辆以上时应设置不少于总停车数 1%的无障碍机动车停车位。11．按GB50763-2012《无障碍设计规范》7.3.1 条规定居住区内凡为居民服务的建筑应设无障碍出入口，有电梯的则至少设 1 部无障碍电梯，无电梯的则至少设 1 部无障碍楼梯。无障碍楼梯应符合 3.6.1 条的要求。12．某工程共十栋超高层住宅，总户数为3568 套，按2%规定应配 70套无障碍住房，但说明中其数量未达标，位置亦无法核实。13．设备用房的门直接开向疏散楼梯间。14．按 GB50174-2008《电子信息系统机房设计规范》规定，当 A 级或 B 级电子信息系统机房设在建筑物内时，主机房与其它相邻空间应以耐火等级不低...
