无砟轨道整体道床施工技术交底

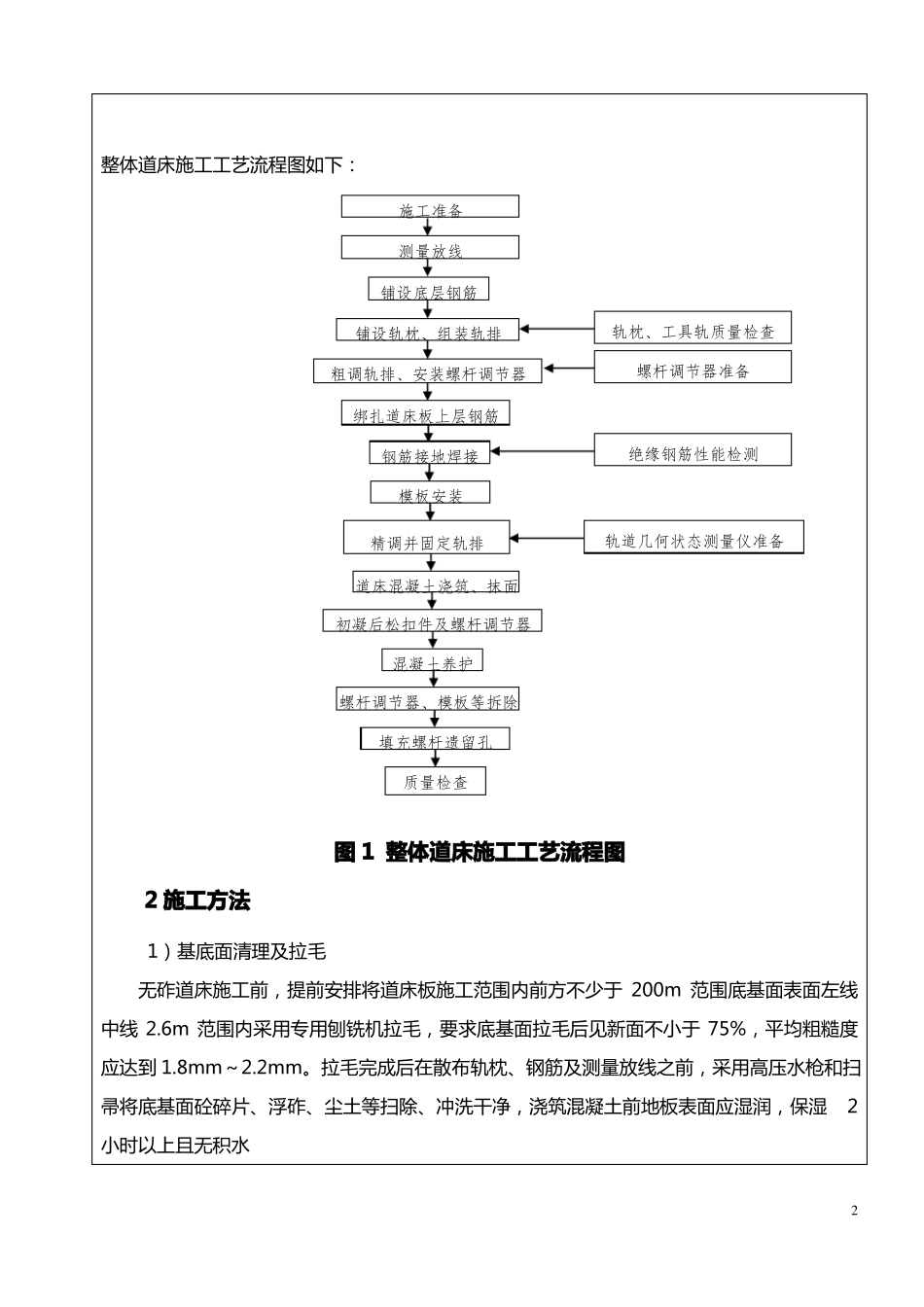

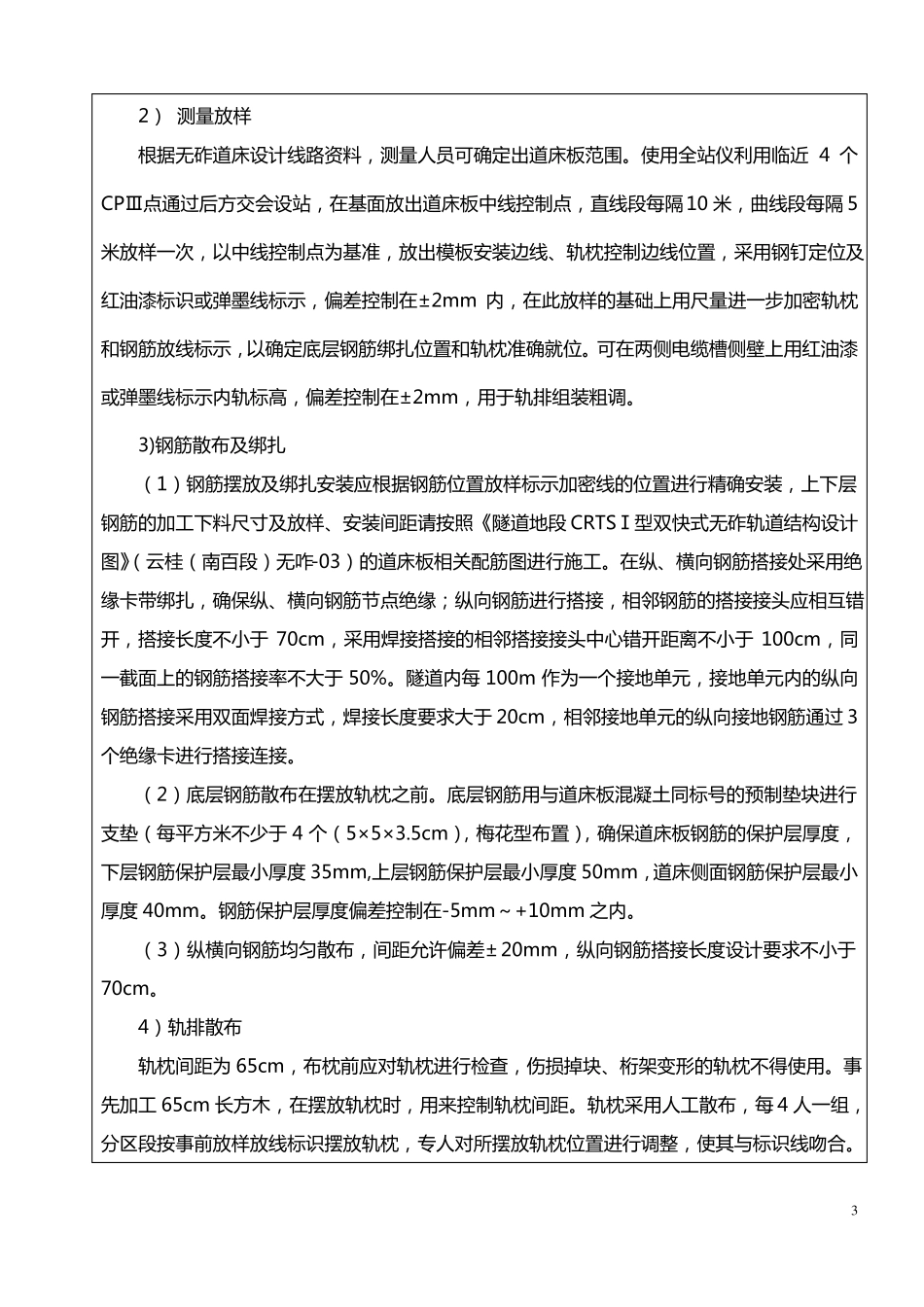

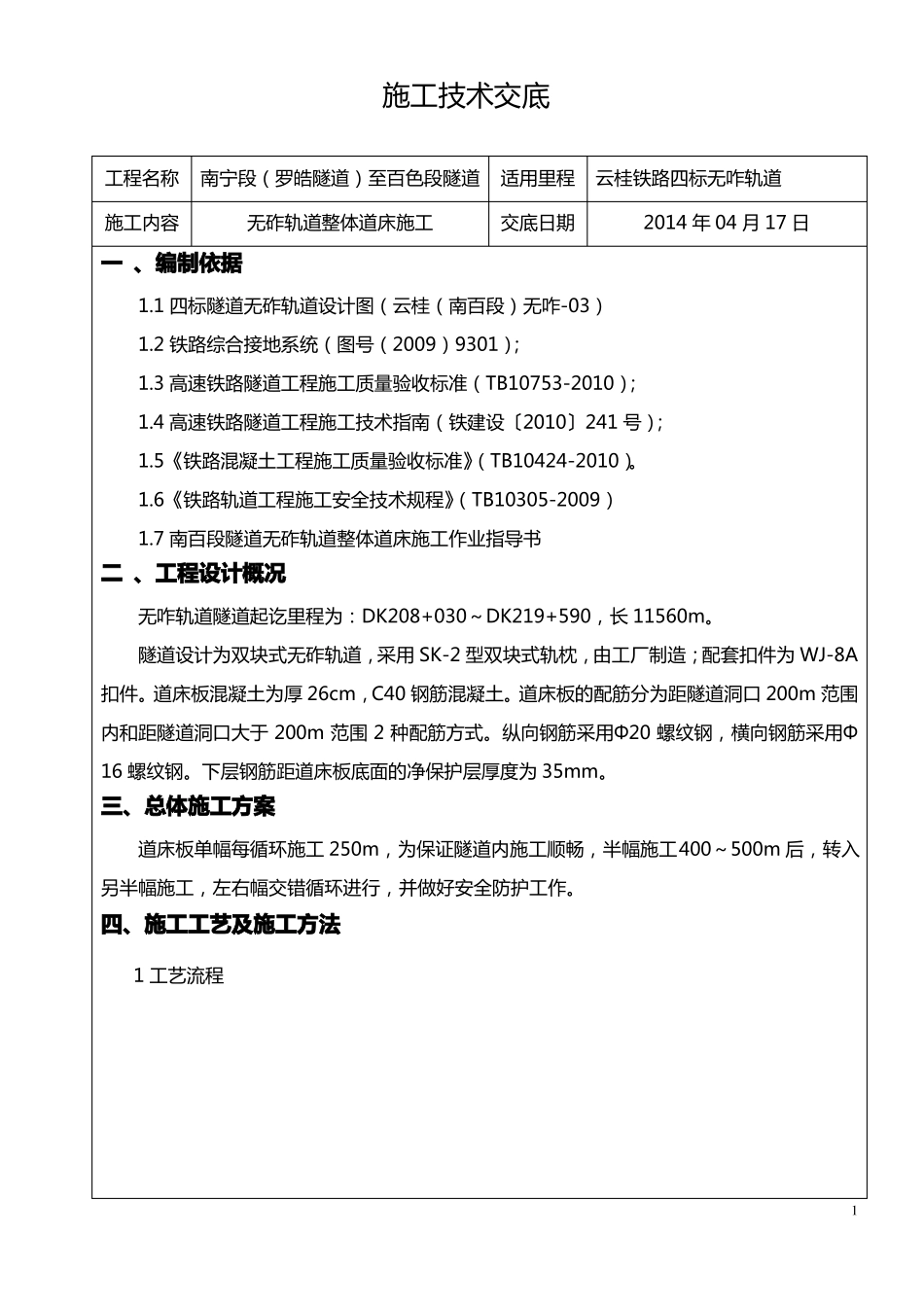

施工技术交底工程名称南宁段（罗皓隧道）至百色段隧道适用里程云桂铁路四标无咋轨道施工内容无砟轨道整体道床施工交底日期2014 年 04 月 17 日一 、编制依据1.1 四标隧道无砟轨道设计图（云桂（南百段）无咋-03）1.2 铁路综合接地系统（图号（2009）9301）；1.3 高速铁路隧道工程施工质量验收标准（TB10753-2010）；1.4 高速铁路隧道工程施工技术指南（铁建设〔2010〕241 号）；1.5《铁路混凝土工程施工质量验收标准》（TB10424-2010）。1.6《铁路轨道工程施工安全技术规程》（TB10305-2009）1.7 南百段隧道无砟轨道整体道床施工作业指导书二 、工程设计概况无咋轨道隧道起讫里程为：DK208+030～DK219+590，长 11560m。隧道设计为双块式无砟轨道，采用 SK-2 型双块式轨枕，由工厂制造；配套扣件为 WJ-8A扣件。道床板混凝土为厚 26cm，C40 钢筋混凝土。道床板的配筋分为距隧道洞口 200m 范围内和距隧道洞口大于 200m 范围 2 种配筋方式。纵向钢筋采用Φ20 螺纹钢，横向钢筋采用Φ16 螺纹钢。下层钢筋距道床板底面的净保护层厚度为 35mm。三、总体施工方案道床板单幅每循环施工 250m，为保证隧道内施工顺畅，半幅施工400～500m 后，转入另半幅施工，左右幅交错循环进行，并做好安全防护工作。四、施工工艺及施工方法1 工艺流程1整体道床施工工艺流程图如下：施工准备测量放线铺设底层钢筋铺设轨枕、组装轨排粗调轨排、安装螺杆调节器绑扎道床板上层钢筋钢筋接地焊接模板安装精调并固定轨排道床混凝土浇筑、抹面初凝后松扣件及螺杆调节器混凝土养护螺杆调节器、模板等拆除填充螺杆遗留孔质量检查轨道几何状态测量仪准备绝缘钢筋性能检测轨枕、工具轨质量检查螺杆调节器准备图 1 整体道床施工工艺流程图2 施工方法1）基底面清理及拉毛无砟道床施工前，提前安排将道床板施工范围内前方不少于 200m 范围底基面表面左线中线 2.6m 范围内采用专用刨铣机拉毛，要求底基面拉毛后见新面不小于 75%，平均粗糙度应达到 1.8mm～2.2mm。拉毛完成后在散布轨枕、钢筋及测量放线之前，采用高压水枪和扫帚将底基面砼碎片、浮砟、尘土等扫除、冲洗干净，浇筑混凝土前地板表面应湿润，保湿2小时以上且无积水22） 测量放样根据无砟道床设计线路资料，测量人员可确定出道床板范围。使用全站仪利用临近 4 个CPⅢ点通过后方交会设站，在基面放出道床板中线控制点，直线段每隔 10 米，曲线段每隔 5米放样一次，以中线控制点为...
