串联电路和并联电路的电流练习题

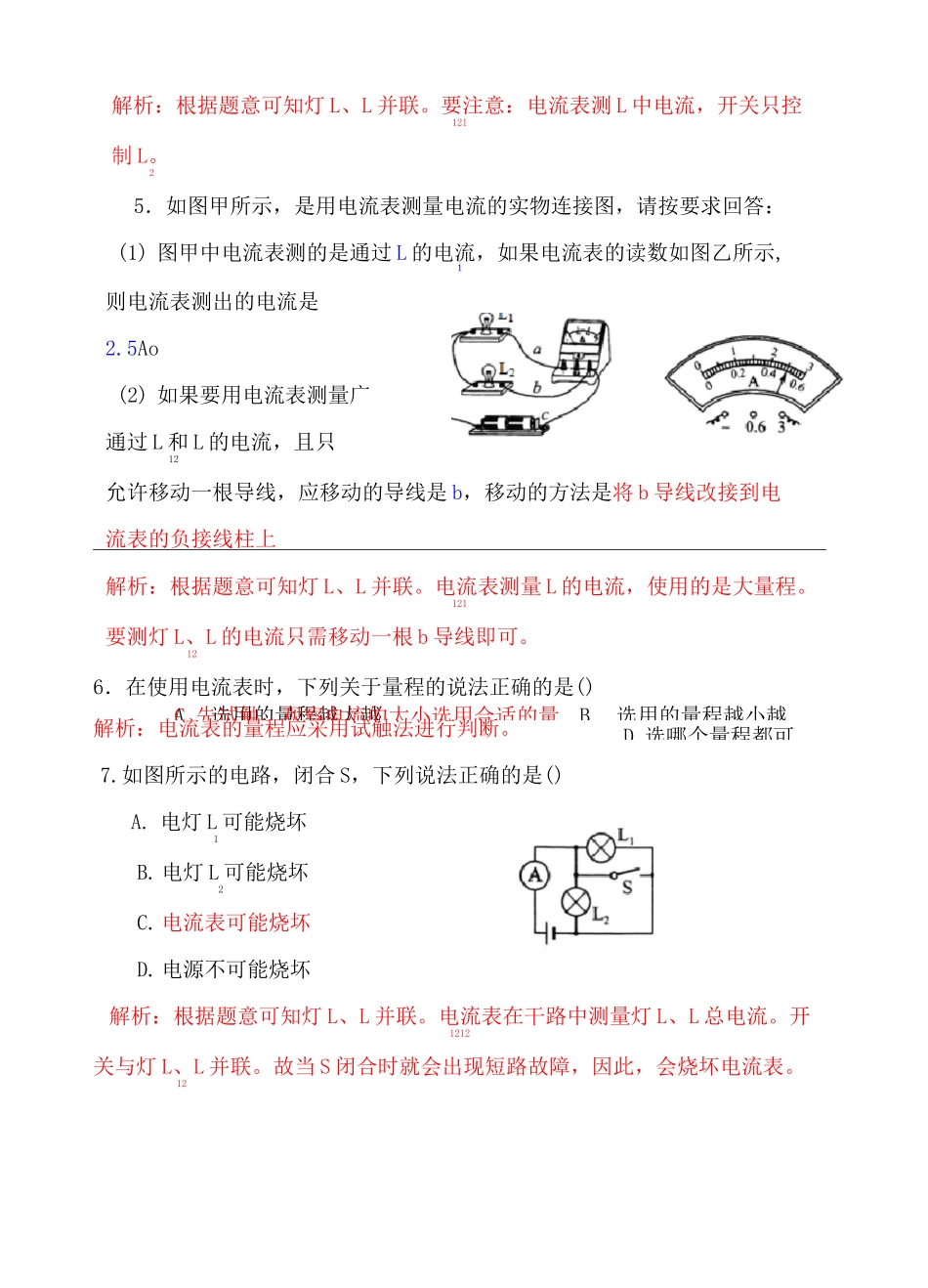

第四节科学探究：串联和并联电路的电流训练题哈1.如图所示，当开关 S、S 处于以下状态时，灯炮 L、L 的发光情况。1212(1) S 断开，S 闭合时，L 发光，L 不发光1212——(2) S 和 S 都闭合时，L 发光，L 发光。1212—解析：灯 L、L 并联，S 在 L 支路中只控制 L，S 在干路121222中同时控制 L、L。122．如图所示的电路中，闭合开关，电流表测量的是()A. 通过灯 L 的电流1B. 通过灯 L 的电流2C. 通过灯 L 与 L 的电流之和12D. 电源供给电路的总电流解析：灯 L、L 并联，电流表测量 L 的电流。1223.在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是 0-9A,小量程模糊不清，为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针指示如图乙所示，则电流表的小量程为()-0.6A-1A-2A-3A 解析：先由大量程读出电流的大小再确定小量程。4.如图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：两灯都能发光，电流表测 L 中电流，1开关只控制 L。2A. 选用的量程越大越B. 选用的量程越小越C.先试触，观察电流的大小选用合适的量D.选哪个量程都可解析：根据题意可知灯 L、L 并联。要注意：电流表测 L 中电流，开关只控121制 L。25．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1) 图甲中电流表测的是通过 L 的电流，如果电流表的读数如图乙所示,1则电流表测出的电流是2.5Ao(2) 如果要用电流表测量广通过 L 和 L 的电流，且只12允许移动一根导线，应移动的导线是 b，移动的方法是将 b 导线改接到电流表的负接线柱上解析：根据题意可知灯 L、L 并联。电流表测量 L 的电流，使用的是大量程。121要测灯 L、L 的电流只需移动一根 b 导线即可。126．在使用电流表时，下列关于量程的说法正确的是()解析：电流表的量程应采用试触法进行判断。7.如图所示的电路，闭合 S，下列说法正确的是()A. 电灯 L 可能烧坏1B. 电灯 L 可能烧坏2C. 电流表可能烧坏D. 电源不可能烧坏解析：根据题意可知灯 L、L 并联。电流表在干路中测量灯 L、L 总电流。开1212关与灯 L、L 并联。故当 S 闭合时就会出现短路故障，因此，会烧坏电流表。12解析：根据题意可知灯 L、L 串联。而串联电路中电流处处相等。129.如图所示，电流表 A 的示数为 0.8A，通过 L 的电流为20.3A，那么 A 的示数为 0.5A1解析...
