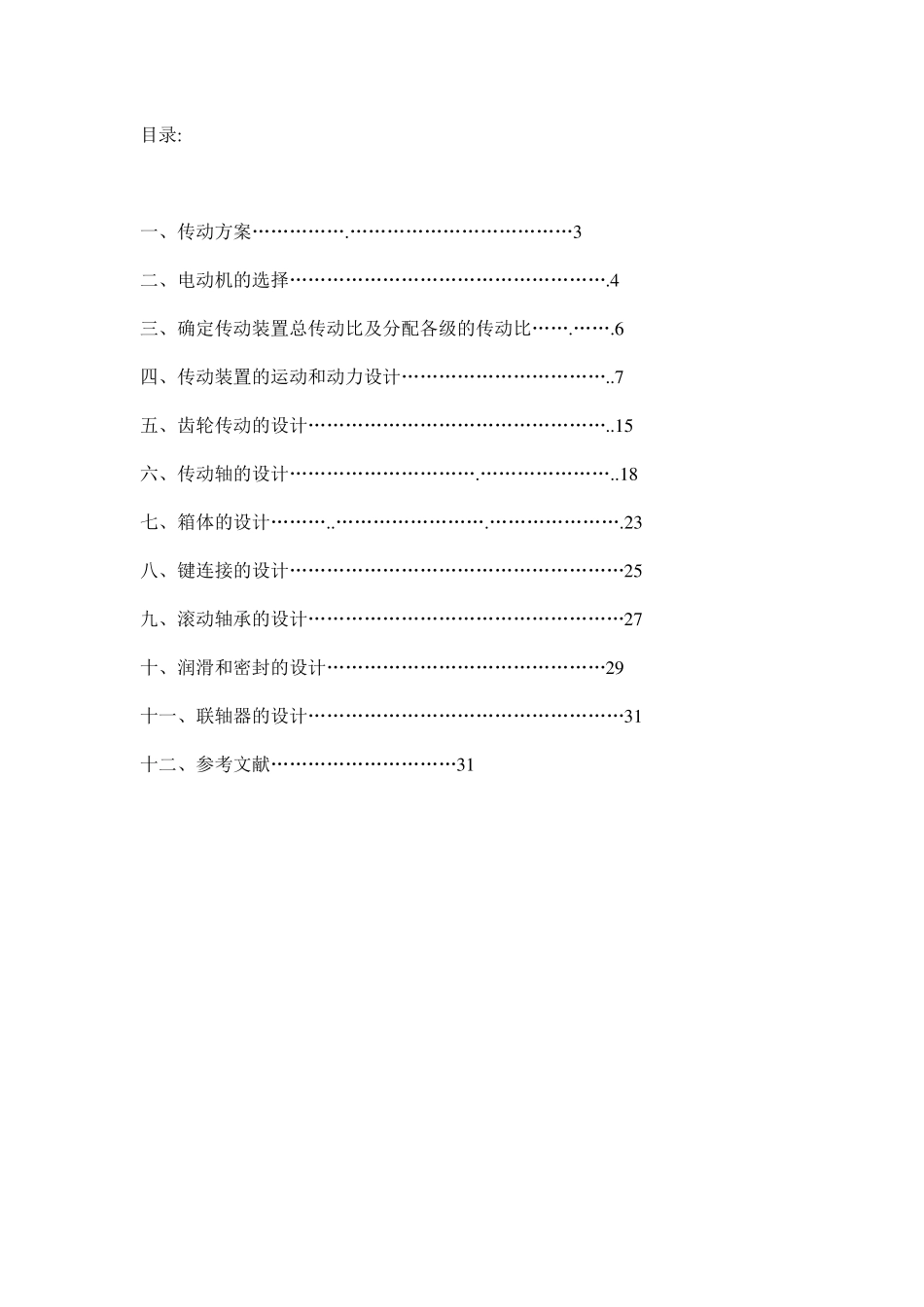

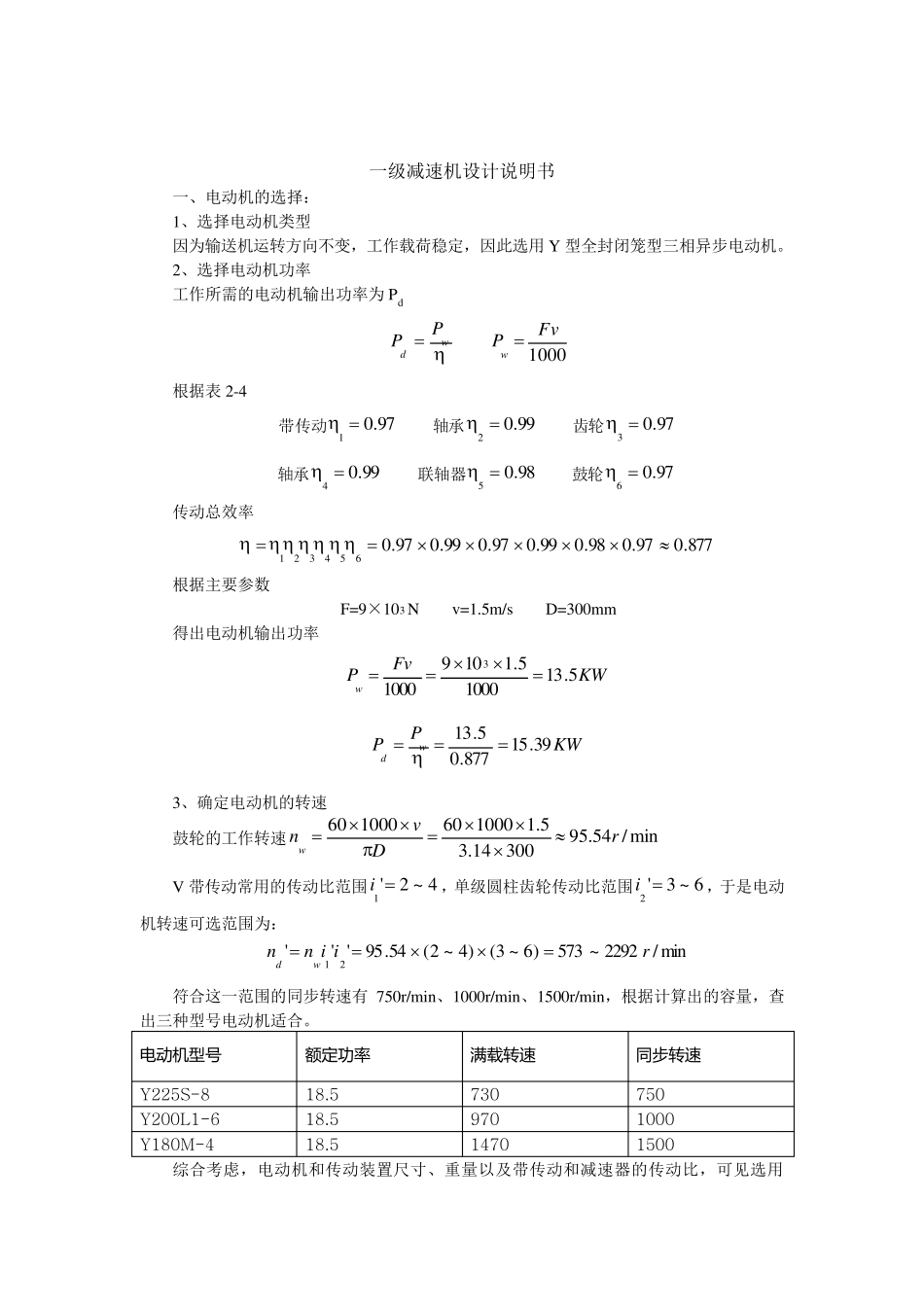

目录: 一、传动方案…………….………………………………3 二、电动机的选择…………………………………………….4 三、确定传动装置总传动比及分配各级的传动比…….…….6 四、传动装置的运动和动力设计……………………………..7 五、齿轮传动的设计…………………………………………..15 六、传动轴的设计………………………….…………………..18 七、箱体的设计………..…………………….………………….23 八、键连接的设计………………………………………………25 九、滚动轴承的设计……………………………………………27 十、润滑和密封的设计………………………………………29 十一、联轴器的设计……………………………………………31 十二、参考文献…………………………31 一级减速机设计说明书 一、电动机的选择: 1、选择电动机类型 因为输送机运转方向不变,工作载荷稳定,因此选用Y 型全封闭笼型三相异步电动机。 2、选择电动机功率 工作所需的电动机输出功率为Pd wdPP 1000FvPw 根据表2-4 带传动 97.01 轴承 99.02 齿轮 97.03 轴承 99.04 联轴器 98.05 鼓轮 97.06 传动总效率 877.097.098.099.097.099.097.0654321 根据主要参数 F=9×103 N v=1.5m/s D=300mm 得出电动机输出功率 KWFvPw5.1310005.110910003 KWPPwd39.15877.05.13 3、确定电动机的转速 鼓轮的工作转速min/54.9530014.35.1100060100060rDvnw V 带传动常用的传动比范围4~2'1 i,单级圆柱齿轮传动比范围6~3'2 i,于是电动机转速可选范围为: min/2292~573)6~3()4~2(54.95'''21riinnwd 符合这一范围的同步转速有 750r/min、1000r/min、1500r/min,根据计算出的容量,查出三种型号电动机适合。 电 动 机 型 号 额 定 功率 满载转速 同步转速 Y225S-8 18.5 730 750 Y200L1-6 18.5 970 1000 Y180M-4 18.5 1470 1500 综合考虑,电动机和传动装置尺寸、重量以及带传动和减速器的传动比,可见选用 Y200L1-6 较为合适。 参照《机械设计课程设计》 二、总传动比 15.1054.95970wmnni 分配传动比 i1=2.54 i2=4 各轴转速 电机轴为1 轴,减速器高速轴为2 轴,低速轴为3 轴,各轴转速为: min/9701rnnm min/89.38154.2970112rinn...
