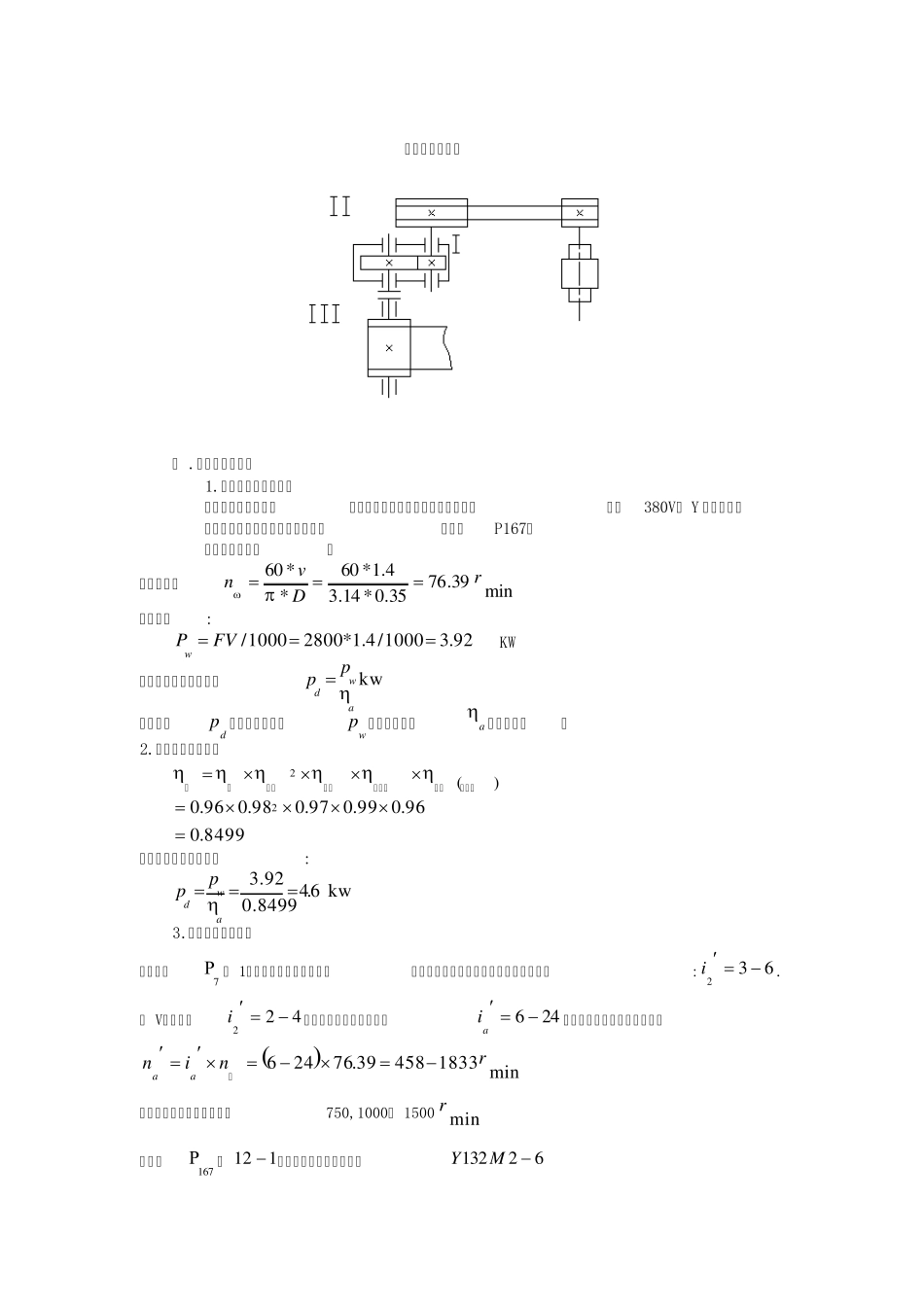

课程设计说明书 一 .电动机的选择： 1.选择电动机的类型： 按工作要求和条件，选用三机笼型电动机，封闭式结构，电压380V， Y 系列斜闭式自扇冷式鼠笼型三相异步电动机。（手册P167） 选择电动机容量 ： 滚筒转速：min39.7635.0*14.34.1*60**60rDvn  负载功率: 92.31000/4.1*28001000/ FVPw KW 电动机所需的功率为：kwawdpp （其中：dp 为电动机功率，wp 为负载功率，a 为总效率。） 2.电动机功率选择： 8499.096.099.097.098.096.022含轴承滚筒联轴器齿轮轴承带总 折算到电动机的功率为: kw 6.40.84993.92 awdpp 3.确定电动机型号： 按指导书7 表 1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围为:632i.取 V带传动比422i，则总传动比理论范围为246 ai，故电动机转速的可选范围为min183345839.76246rninaa筒 符合这一范围的同步转速有750,1000和 1500minr 查手册167表112  的：选定电动机类型为：62132MY 其主要性能：额定功率：KW5.5,满载转速: min960r，额定转速: 0.2,质量: kg84 二、确定传动装置的总传动比和分配传动比 1.减速器的总传动比为： 57.1239.76960  nnima 2、分配传动装置传动比： 按手册7P 表 1，取开式圆柱齿轮传动比6开i 因为闭开iiia,所以闭式圆锥齿轮的传动比095.2闭i. 三 .运动参数及动力参数计算: 1.计算各轴的转速: I轴转速：min2.458095.2960rinnmI带 min4.7662.458rinnIII齿轮 min4.76rnnIIIII 2.各轴的输入功率 电机轴：KWPPdⅠ416.496.0*6.401 I 轴上齿轮的输入功率:KWPPI328.498.0416.41轴承 II 轴输入功率：KWPPⅡ198.497.0328.41齿轮 III 轴输入功率：KWPPⅡ073.499.098.0198.4Ⅲ联轴器轴承 3.各轴的转矩 电动机的输出转矩： mNnPTmdd76.469606.495509550 mNiTTdⅠ033.9296.0095.276.45带带  mNiTTⅠⅡ917.52497.098.06033.92带轴承齿 mNTTⅡⅢ274.50999.098.0917.524联轴器轴承 四、传动零件的设计计算 1.皮带轮传动的设计计算: （ 1）选择普通V带 由课本109P表 5.5查得：工作情况系数：2.1AK 计算功率: KWpKPAC52.56.42.1...
