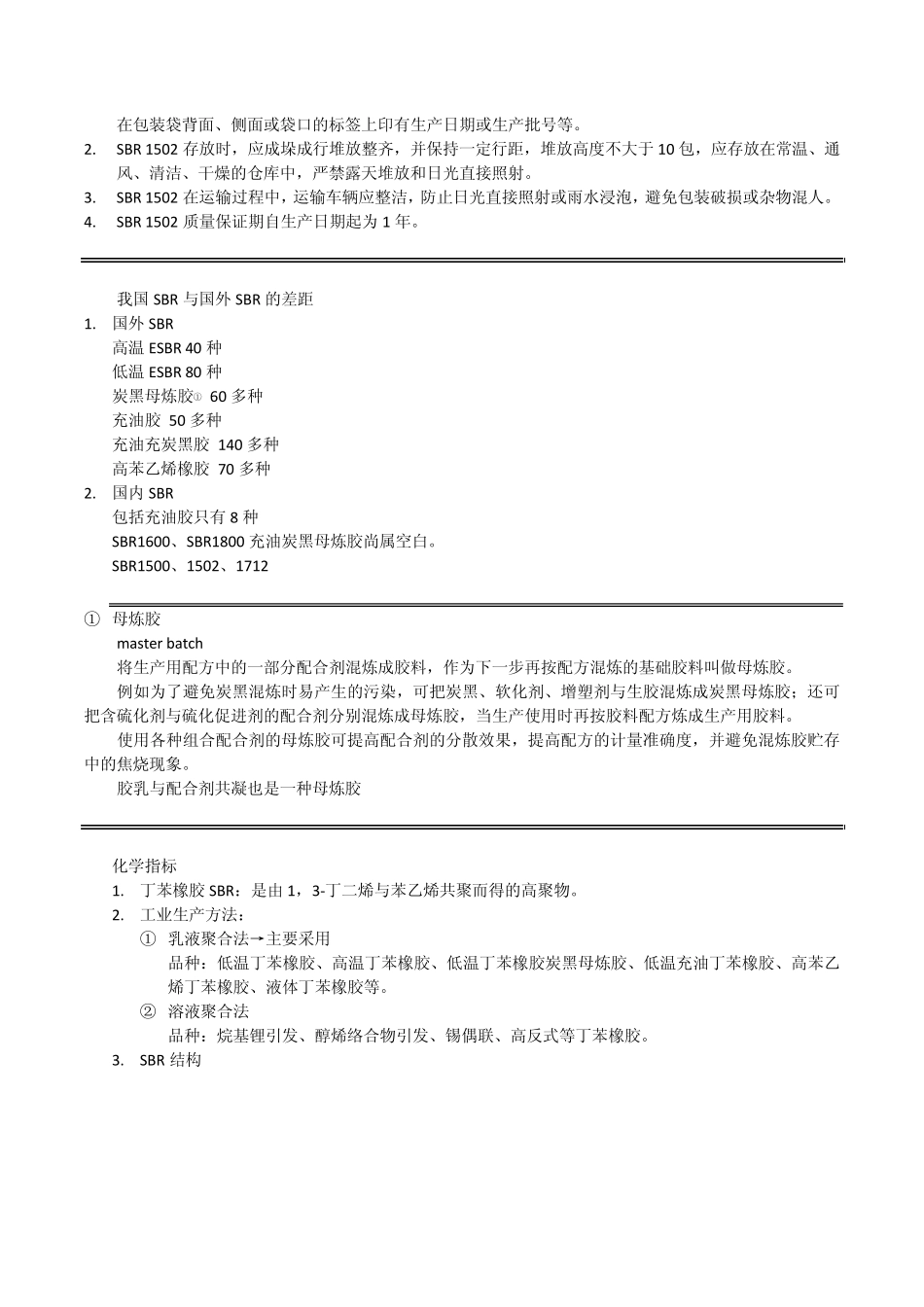

丁苯胶 概述: 丁苯胶(SBR)是苯乙烯与丁二烯之共聚物,与天然橡胶比较,质量均匀、异物少,并具有优良的机械稳定性,可与天然橡胶掺合使用。 特性: 低成本的非抗油性材质。 良好的抗水性。 硬度70°以下具良好弹力,但无论强度, 弹力都低于天然胶 高硬度时具较差的压缩变形。 耐磨性能高于天然胶,具有良好的抗湿滑性,广泛用于轮胎业 龟裂比天然胶慢,但裂口增长比天然胶快 可使用大部分中性的化学物质及干性、滋性的有机酮。 用途: 约 70%的丁苯胶用于轮胎业;管、带、鞋等也用。根据它的性能只要不要求耐热,耐油,无特别要求的场合全可以使用。因此它是通用胶,而且价格比较便宜。 技术要求 项目 指标 试验方法 优等品 一等品 合格品 挥发分/% ≤0.6 ≤0.75 ≤0.9 GB/T6737-1997 热辊法 灰分/% ≤0.5 GB/T4498-1997A 法 有机酸/% 4.50-6.75 GB/T8657-2000A 法 皂/% ≤0.50 结合苯乙烯/% 22.5-24.5 GB/T8658-1998 生胶门尼粘度50ML(1+4)100℃ 45-55 44-56 GB/T1232.1-2000 混炼胶门尼粘度50ML(1+4)100℃ ≤93 300%定伸 MPa/145℃ 25min 35min 50min M±2.0 M±2.5 GB/T8656-1998A 法 20.6±2.0 20.6±2.5 21.5±2.0 21.5±2.5 拉伸强度(145℃×35min)/MPa ≥25.5 ≥24.5 扯断伸长率(145℃×35min)/% ≥340 ≥330 注: 1. 表中列出的是使用ASTMIRB No.7 的混炼胶和硫化胶性能指标。 2. M 值由供需双方协商确定。 包装、标志、储存和运输 1. SBR 1502 外层用复合袋或聚丙烯编织袋等包装,内衬印有SBR 1502 牌号或商标的聚乙烯薄膜,厚度为0.04 mm - 0.06 mm,初熔点不大于 105℃。每包橡胶净质量为 25 kg±0.25 kg 或 35 kg±0.50 kg,每个包装袋正面应清楚地标明产品名称、牌号、等级、净质量、生产厂(公司)名称、注册商标、标准编号等。在包装袋背面、侧面或袋口的标签上印有生产日期或生产批号等。 2. SBR 1502 存放时,应成垛成行堆放整齐,并保持一定行距,堆放高度不大于 10 包,应存放在常温、通风、清洁、干燥的仓库中,严禁露天堆放和日光直接照射。 3. SBR 1502 在运输过程中,运输车辆应整洁,防止日光直接照射或雨水浸泡,避免包装破损或杂物混人。 4. SBR 1502 质量保证期自生产日期起为 1 年。 我国 SBR 与国外 SBR 的差距 1. 国外 SBR 高温 ESBR 40 种 低温 ESBR 80 种 炭黑母炼胶①...
