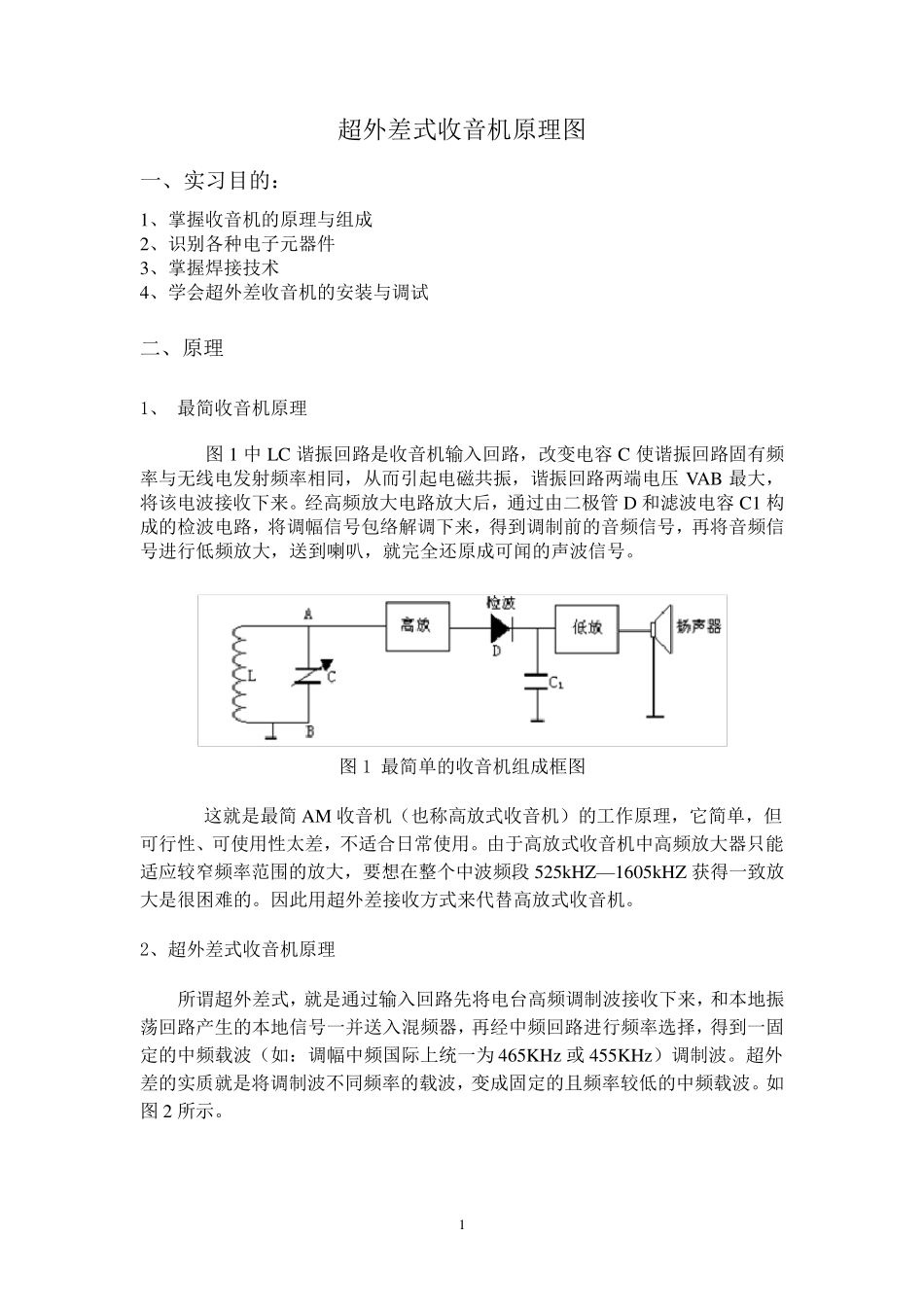

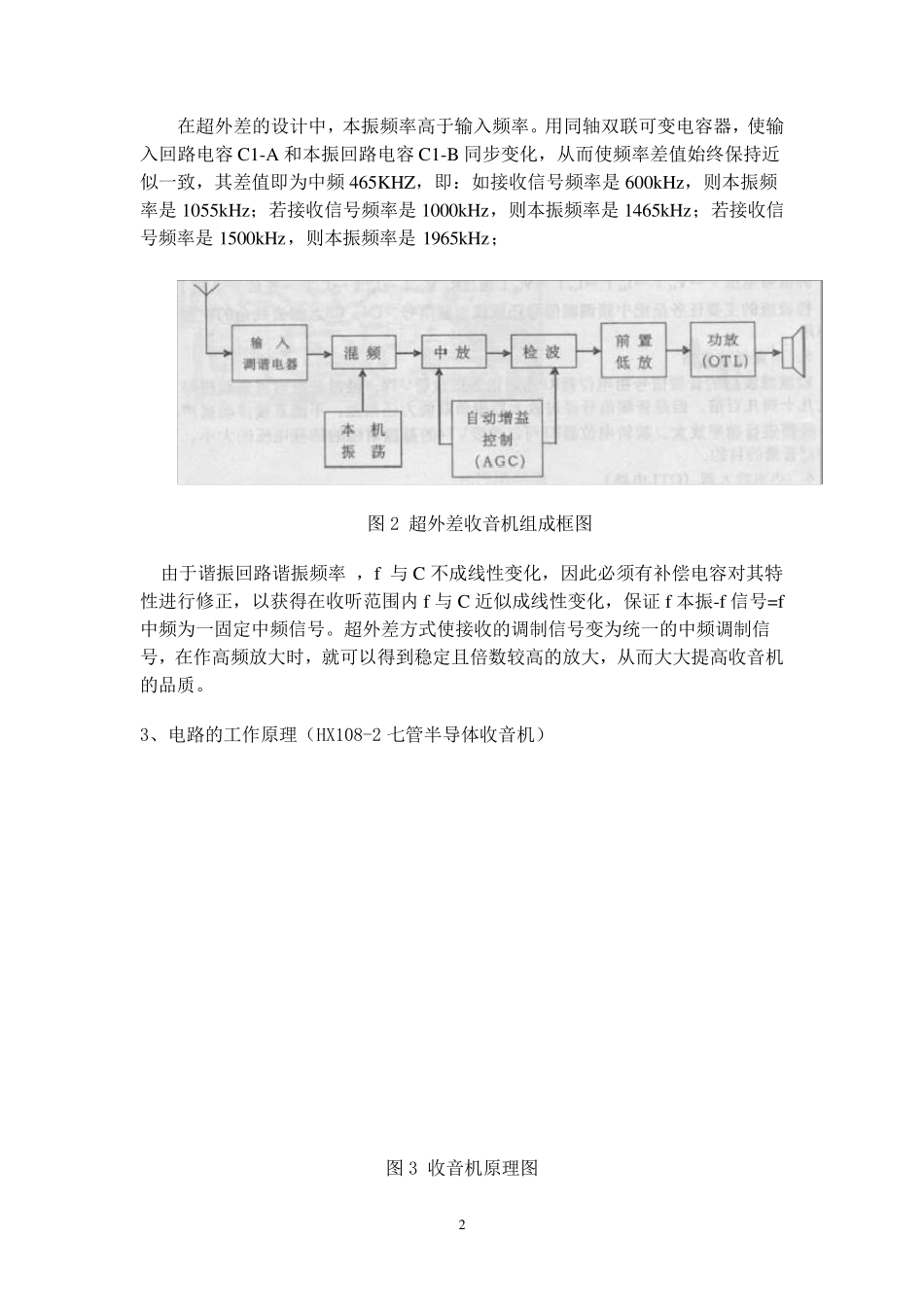

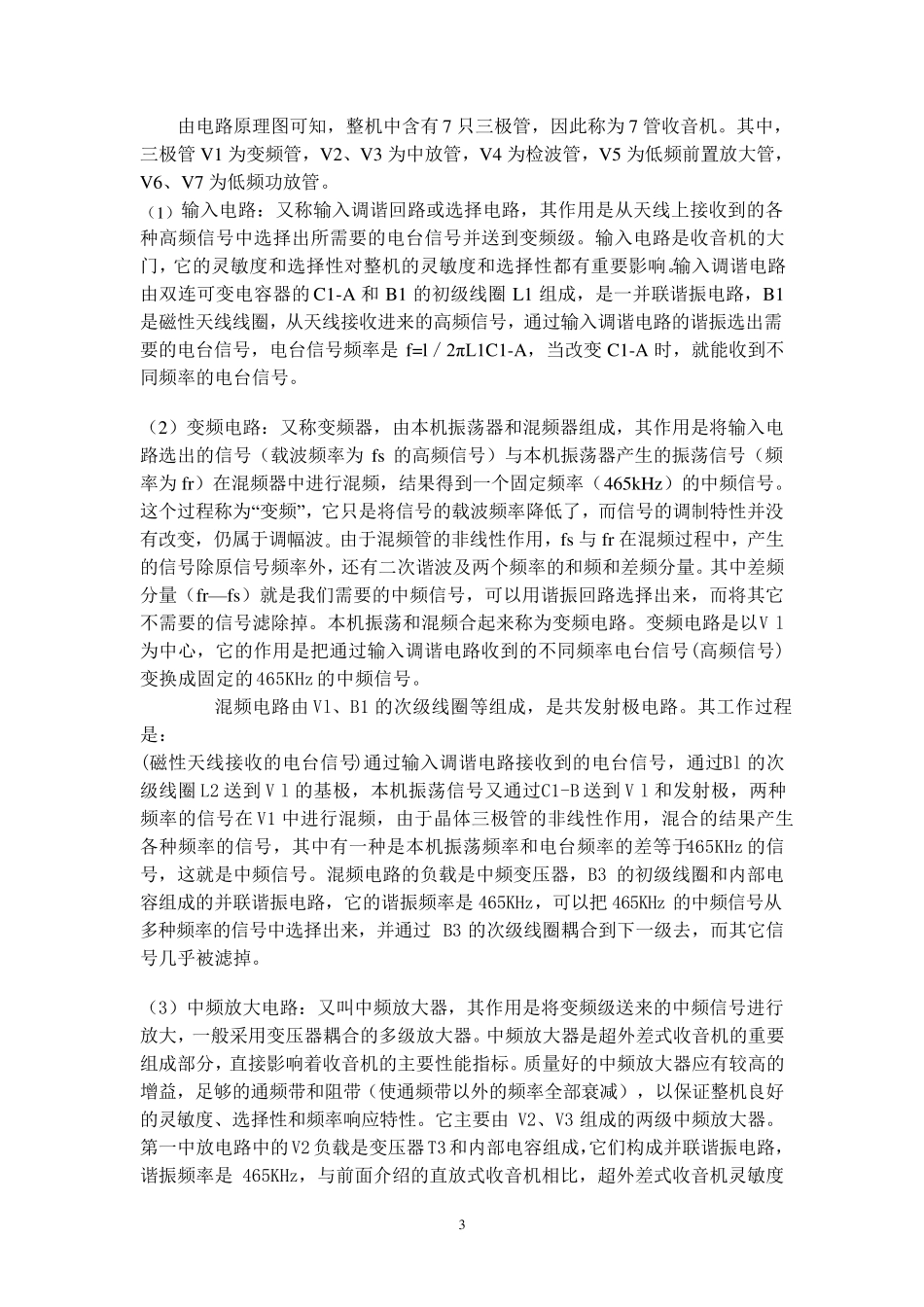

1 超外差式收音机原理图 一、实习目的： 1、掌握收音机的原理与组成 2、识别各种电子元器件 3、掌握焊接技术 4、学会超外差收音机的安装与调试 二、原理 1、 最简收音机原理 图1 中 LC 谐振回路是收音机输入回路，改变电容 C 使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压 VAB 最大，将该电波接收下来。经高频放大电路放大后，通过由二极管 D 和滤波电容 C1 构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。 图1 最简单的收音机组成框图 这就是最简 AM 收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ 获得一致放大是很困难的。因此用超外差接收方 式来代 替 高放式收音机。 2、超外差式收音机原理 所 谓 超外差式，就是通过输入回路先 将电台 高频调制波接收下来，和本 地 振荡 回路产 生 的本 地 信号一并 送入混 频器，再经中频回路进行频率选 择 ，得到一固定 的中频载 波（如 ：调幅中频国 际 上 统 一为 465KHz 或 455KHz）调制波。超外差的实质 就是将调制波不同频率的载 波，变成固定 的且 频率较低的中频载 波。如图2 所 示 。 2 在超外差的设计中，本振频率高于输入频率。用同轴双联可变电容器，使输入回路电容C1-A 和本振回路电容C1-B 同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz； 图2 超外差收音机组成框图 由于谐振回路谐振频率 ，f 与C 不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f 与C 近似成线性变化，保证f 本振-f 信号=f中频为一固定中频信号。超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。 3、电路的工作原理（HX108-2 七管半导体收音机） 图3 收音机原理图 3 由电路原理图可知，整机中含有7 只三极管，因此称为7 管收音机。其中，三极管V1 为变频管，V2、V3 为中放管，V4 为检波...
