万科地下室含钢量控制措施

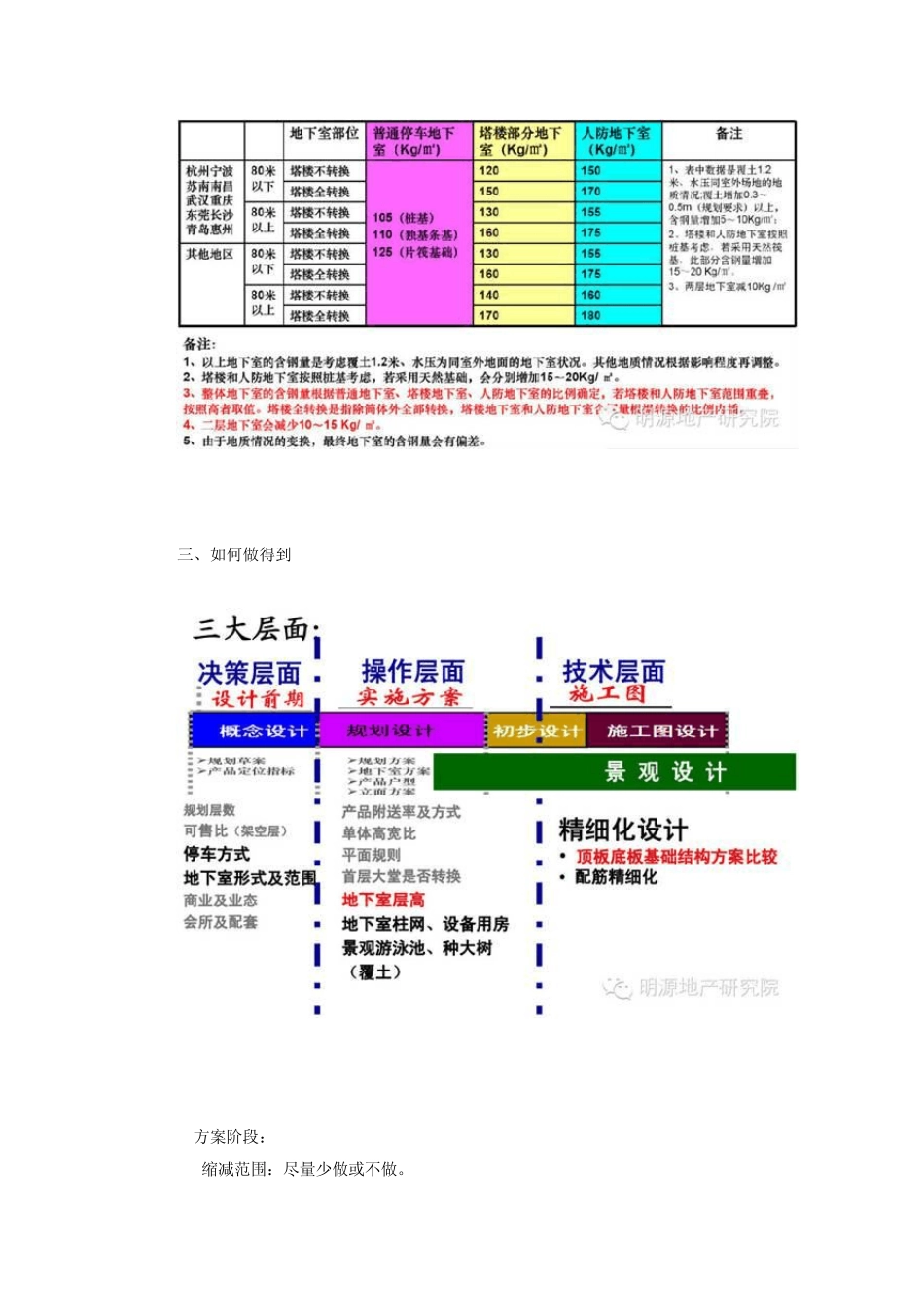

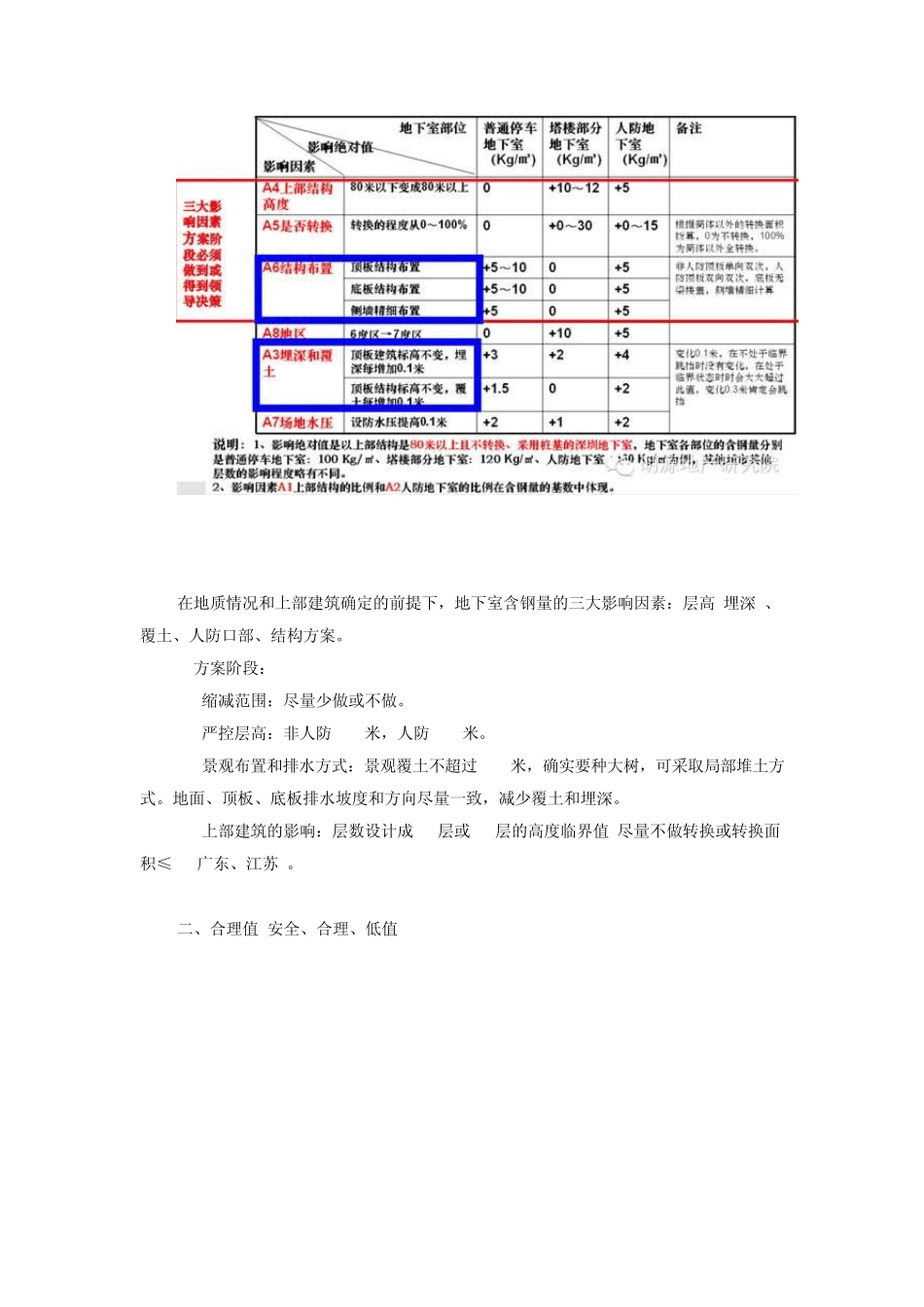

导读：此次采用了7个城市37个地下室样本数据统计，顶板6种工况5种布置30次试算，底板4种工况2种布置8次试算，外墙4种工况6种形式共24次试算，以确定最合适的结构布置。 看点 1.含钢量影响因素：4大类8要素 2.确定合理值：合理、安全、低值 3.如何做到：3个层面进行控制 此次采用了7个城市37个地下室样本数据统计，顶板6种工况5种布置30次试算，底板4种工况2种布置8次试算，外墙4种工况6种形式共24次试算，以确定最合适的结构布置。 一、影响因素分析 1.4大类8要素 建筑：A1上部建筑占地下室的比例、A2人防占地下室的比例、A3覆土厚度(含层高、埋深)。 结构：A4上部结构高度 A5上部结构是否转换、 A6结构布置。 地区：A7抗震等级。 场地：A8场地水压、A9地质情况。 2.2种分析方法 (1)结构布置、上部结构是否转换、埋深、覆土等：PKPM、理正。 (2)上部建筑和人防占的比例：经验、数据和权重法。 在地质情况和上部建筑确定的前提下，地下室含钢量的三大影响因素：层高(埋深)、覆土、人防口部、结构方案。 3.方案阶段： (1)缩减范围：尽量少做或不做。 (2)严控层高：非人防3.6米，人防3.7米。 (3)景观布置和排水方式：景观覆土不超过1.2米，确实要种大树，可采取局部堆土方式。地面、顶板、底板排水坡度和方向尽量一致，减少覆土和埋深。 (4)上部建筑的影响：层数设计成25层或32层的高度临界值;尽量不做转换或转换面积≤8%(广东、江苏)。 二、合理值(安全、合理、低值) 三、如何做得到? 1.方案阶段： (1)缩减范围：尽量少做或不做。 (2)严控层高：非人防3.6米，人防3.7米。 (3)景观布置和排水方式：景观覆土不超过1.2米，确实要种大树，可采取局部堆土方式。地面、顶板、底板排水坡度和方向尽量一致，减少覆土和埋深。 (4)上部建筑的影响：层数设计成25层或32层的高度临界值;尽量不做转换或转换面积≤8%(广东、江苏)。 2.扩初和施工图阶段： (1)多方案比较：特别对基础形式、顶板、底板的结构布置。 (2)配筋精细化。 3.地下室标准做法 地下室统一构造标准(层高、覆土厚度、建筑垫层、排水找坡、汽车出入口坡道、人防主要出入口)。 (1)层高：控制梁下高度2800，一般非人防3.6米，人防3.7米。 (2)柱网：柱网按 8000x(2a+b)/2布置。沿行车道方向柱距 8000，垂直行车道方向柱距(2a+b)/2，其中：a为停车位深度，b为行车道宽度。注意：各地对停车位及行车道要求的尺寸有差别。 (3)顶板及底板：地下室顶板及底板采用同...
