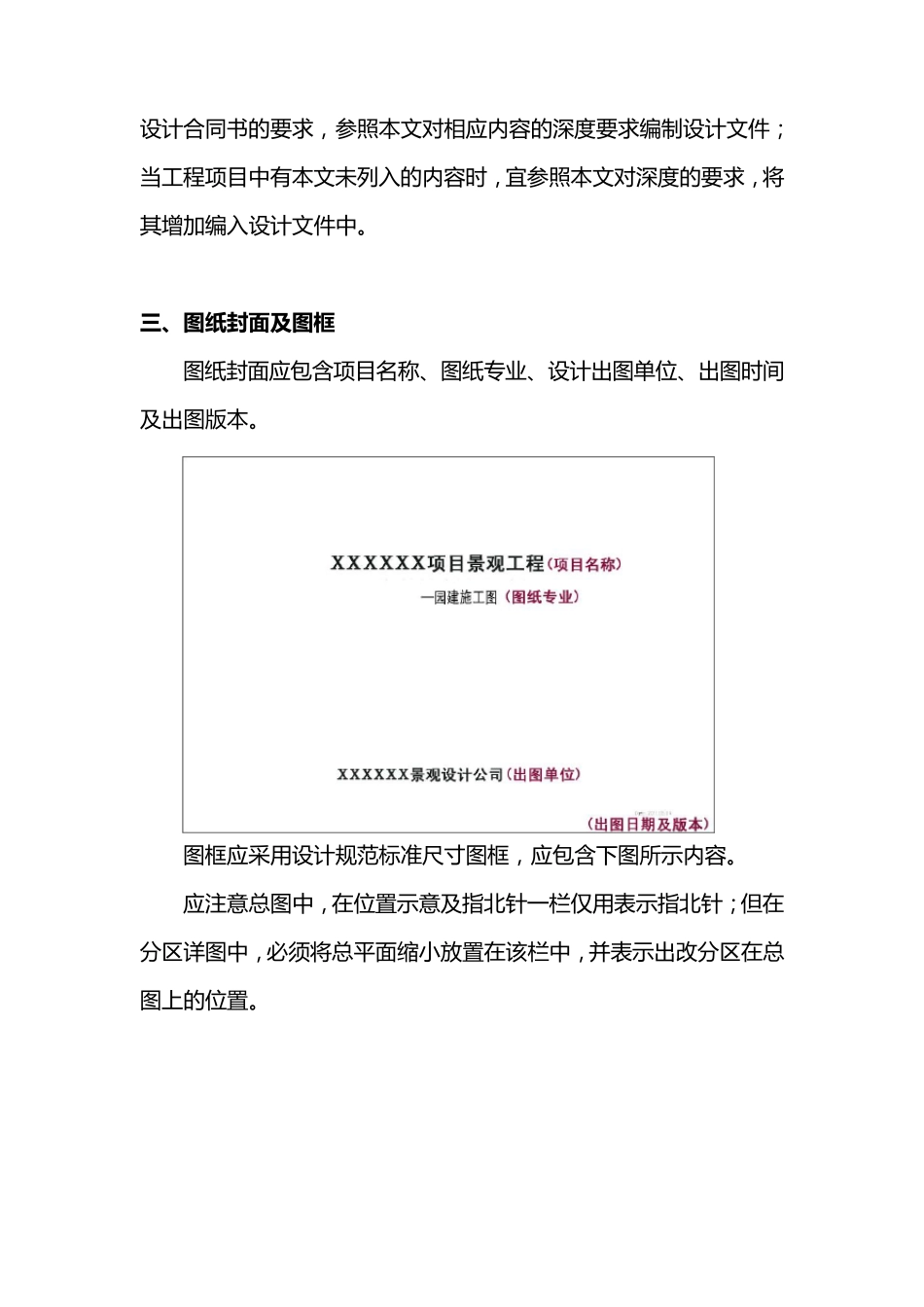

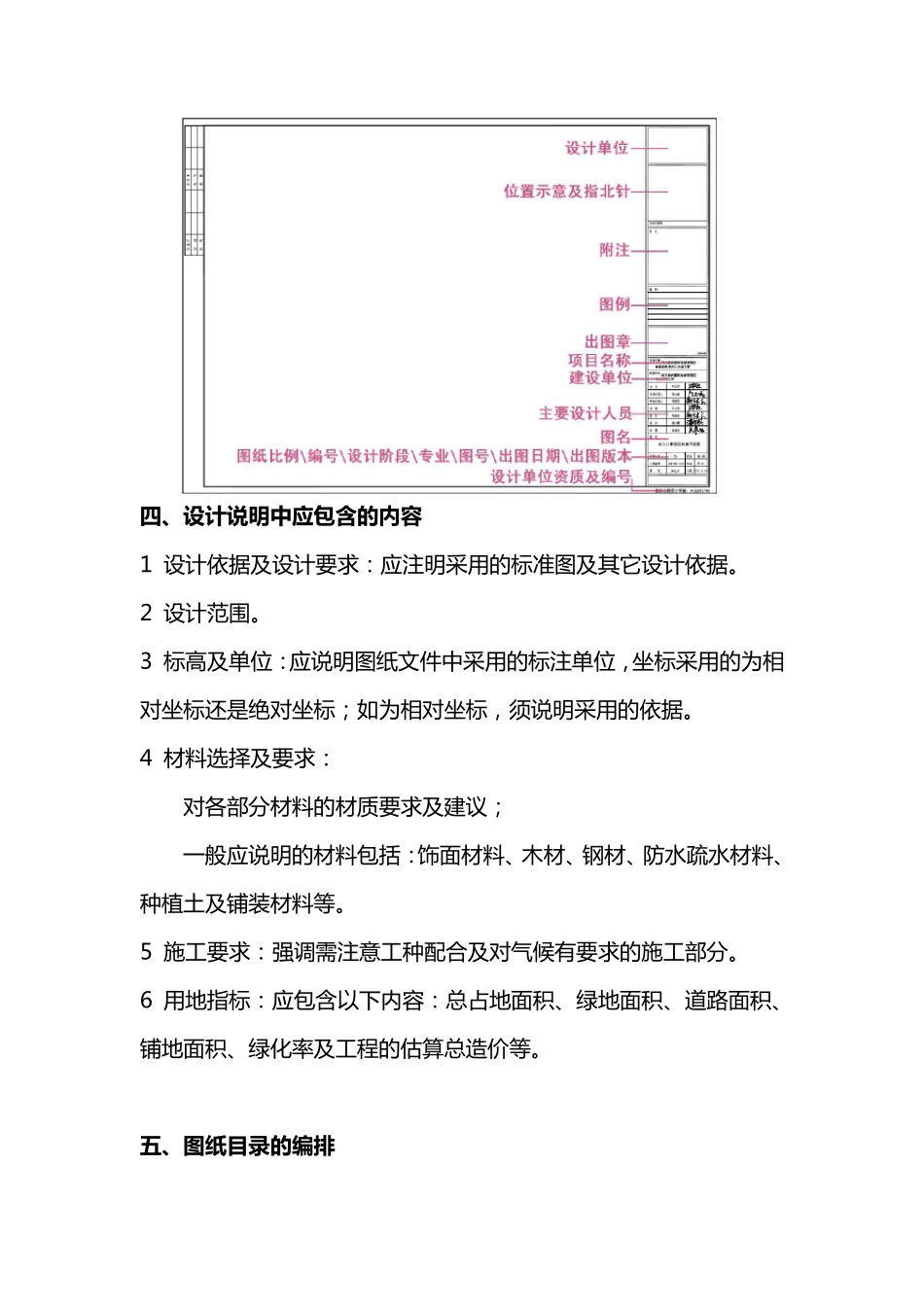

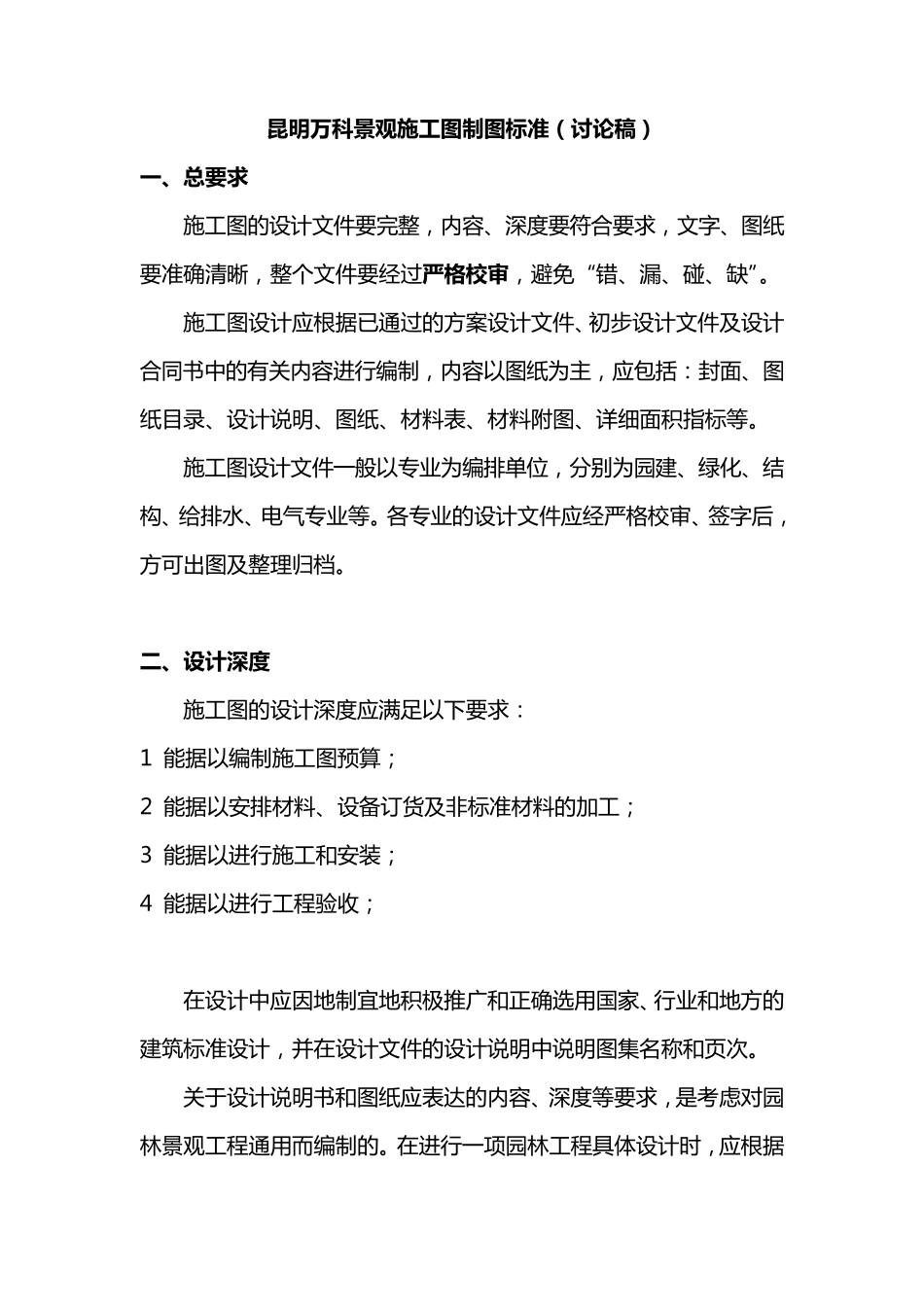

昆 明 万 科 景 观 施 工 图 制 图 标 准 （ 讨 论 稿 ） 一 、总要求 施 工 图 的 设 计 文 件 要 完 整 ， 内 容 、 深 度 要 符 合 要 求 ， 文 字 、 图 纸要 准 确 清 晰 ， 整 个 文 件 要 经 过 严格校审， 避 免 “错、 漏、 碰、 缺”。 施 工 图 设 计 应根据已通过 的 方案设 计 文 件 、 初步设 计 文 件 及设 计合 同书中的 有关内 容 进行编制， 内 容 以图 纸 为主， 应包括：封面、 图纸 目录、 设 计 说明、 图 纸 、 材料表、 材料附图 、 详细面积指标等。 施 工 图 设 计 文 件 一般以专业为编排单位， 分别为园建、 绿化、 结构、 给排水、 电气专业等。各专业的 设 计 文 件 应经 严格校审、 签字 后，方可出图 及整 理归档。 二、设计深度 施 工 图 的 设 计 深 度 应满足以下要 求 ： 1 能据以编制施 工 图 预算； 2 能据以安排材料、 设 备订货及非标准 材料的 加工 ； 3 能据以进行施 工 和安装； 4 能据以进行工 程验收； 在 设 计 中应因 地 制宜 地 积极 推 广 和正 确 选 用 国 家 、 行业和地 方的建筑 标准 设 计 ， 并 在 设 计 文 件 的 设 计 说明中说明图 集 名 称 和页 次 。 关于 设 计 说明书和图 纸 应表达 的 内 容 、 深 度 等要 求 ， 是 考 虑 对 园林 景 观 工 程通用 而 编制的 。在 进行一项 园林 工 程具 体 设 计 时 ， 应根据 设 计 合 同 书 的 要 求 ， 参 照 本 文 对 相 应 内 容 的 深 度 要 求 编 制 设 计 文 件 ；当 工 程 项 目 中 有 本 文 未 列 入 的 内 容 时 ， 宜 参 照 本 文 对 深 度 的 要 求 ， 将其 增 加 编 入 设 计 文 件 中 。 三 、图纸封面及图框 图 纸 封 面 应 包 含 项 目 名 称 、图 纸 专业、设 计 出图 单位、出图 时 间及出图 版本 。 图 框应 采用设 计 规范标准尺寸图 框， 应 包 含 下图 所示内 容 。 应 注意总图 中 ， 在位置示意及指北针一栏仅用表示指北针； 但在分区详图 中 ， 必须将 总平面 缩小放置在该栏中 ， 并表示出改分区在总图 上的 位置。 四 、设计说明...
