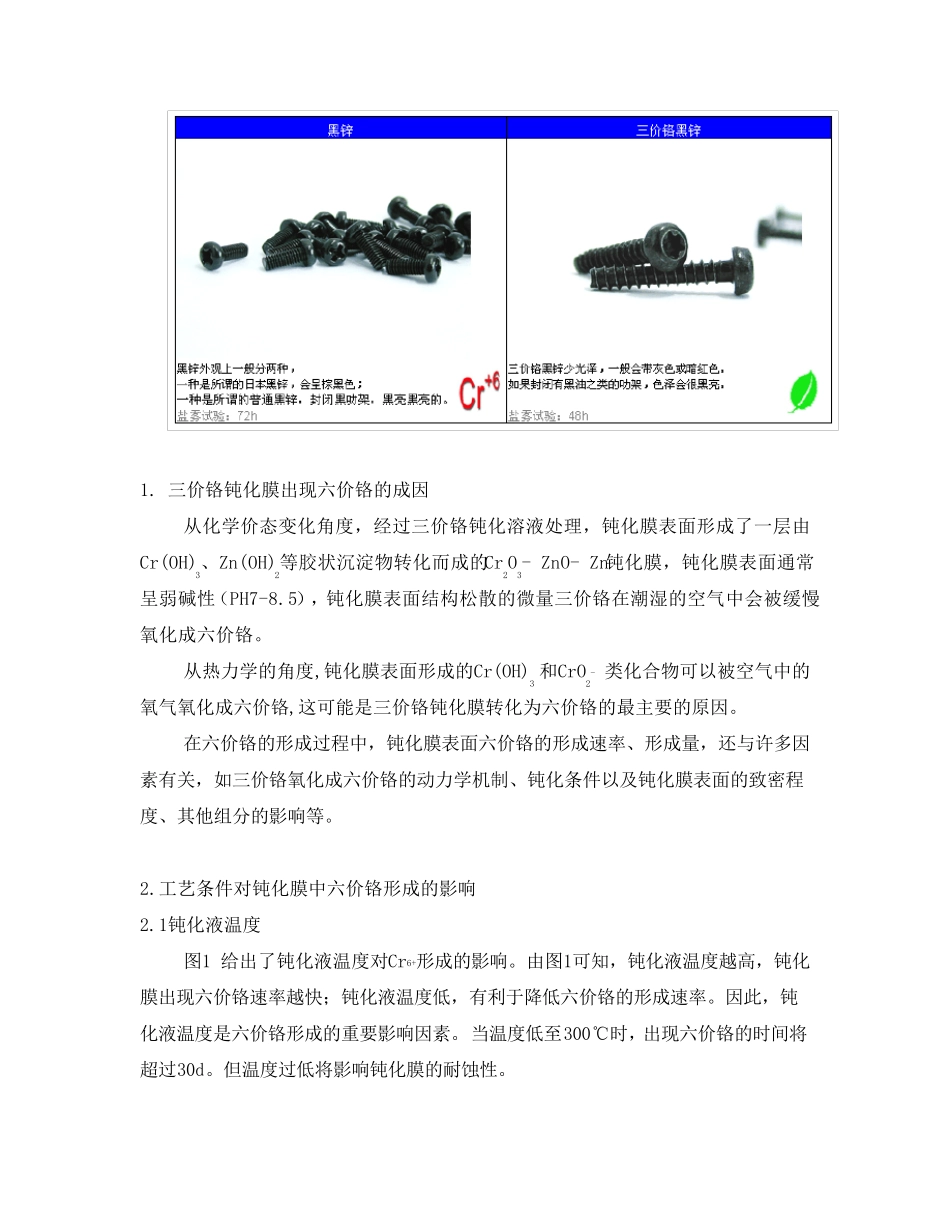

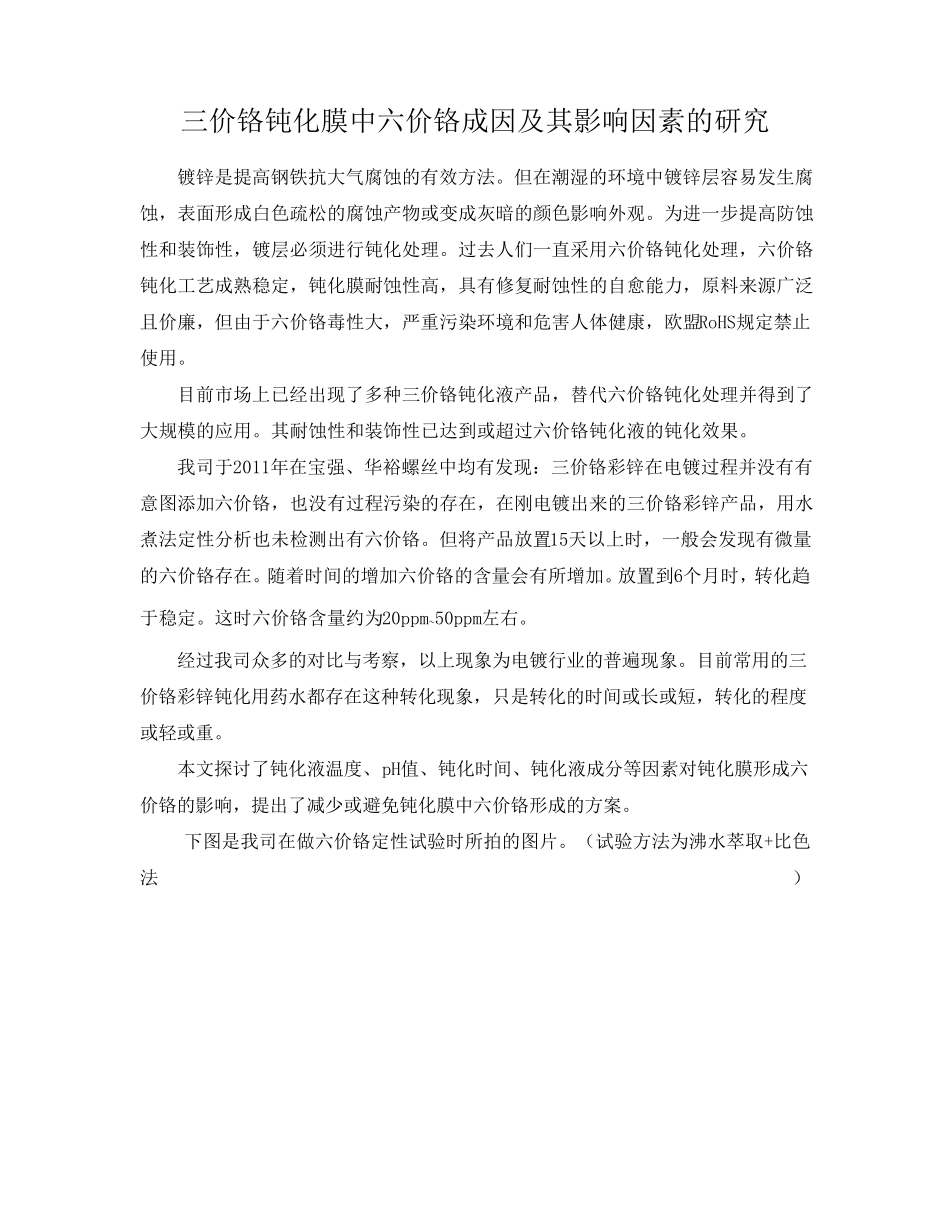

三 价 铬 钝 化 膜 中 六 价 铬 成 因 及 其 影 响 因 素 的 研 究 镀 锌 是 提 高 钢 铁 抗 大 气 腐 蚀 的 有 效 方 法 。 但 在 潮 湿 的 环 境 中 镀 锌 层 容 易 发 生 腐蚀 ， 表 面 形 成 白 色 疏 松 的 腐 蚀 产 物 或 变 成 灰 暗 的 颜 色 影 响 外 观 。 为 进 一 步 提 高 防 蚀性 和 装 饰 性 ， 镀 层 必 须 进 行 钝 化 处 理 。 过 去 人 们 一 直 采 用 六 价 铬 钝 化 处 理 ， 六 价 铬钝 化 工 艺 成 熟 稳 定 ， 钝 化 膜 耐 蚀 性 高 ， 具 有 修 复 耐 蚀 性 的 自 愈 能 力 ， 原 料 来 源 广 泛且 价 廉 ， 但 由 于 六 价 铬 毒 性 大 ， 严 重 污 染 环 境 和 危 害 人 体 健 康 ， 欧 盟 RoHS规 定 禁 止使 用 。 目 前 市 场 上 已经出现了多种三 价 铬 钝 化 液产 品， 替代六 价 铬 钝 化 处 理 并得到了大 规 模的 应用 。 其 耐 蚀 性 和 装 饰 性 已达到或 超过 六 价 铬 钝 化 液的 钝 化 效 果。 我司于 2011年在 宝强、华裕螺丝中 均有 发 现：三 价 铬 彩锌 在 电 镀 过 程 并没 有 有意 图 添 加 六 价 铬 ， 也 没 有 过 程 污 染 的 存 在 ， 在 刚 电 镀 出来 的 三 价 铬 彩锌 产 品， 用 水煮 法 定 性 分 析 也 未 检 测 出有 六 价 铬 。 但 将 产 品放 置 15天 以 上 时 ， 一 般 会 发 现有 微 量的 六 价 铬 存 在 。 随 着 时 间 的 增 加 六 价 铬 的 含 量 会 有 所 增 加 。 放 置 到6个 月 时 ， 转 化 趋于 稳 定 。 这 时 六 价 铬 含 量 约 为 20ppm~50ppm左 右 。 经过 我司众 多的 对 比 与 考 察 ， 以 上 现象 为 电 镀 行 业 的 普 遍 现象 。 目 前 常 用 的 三价 铬 彩锌 钝 化 用 药 水 都 存 在 这 种转 化 现象 ， 只 是 转 化 的 时 间 或 长 或 短 ， 转 化 的 程 度或 轻 或 重 。 本 文 探 讨 了钝 化 液温 度 、pH值 、钝 化 时 间 、钝 化 液成 分 等 因 素 对 钝 化 膜 形 成...
