三四等水准测量记录手簿

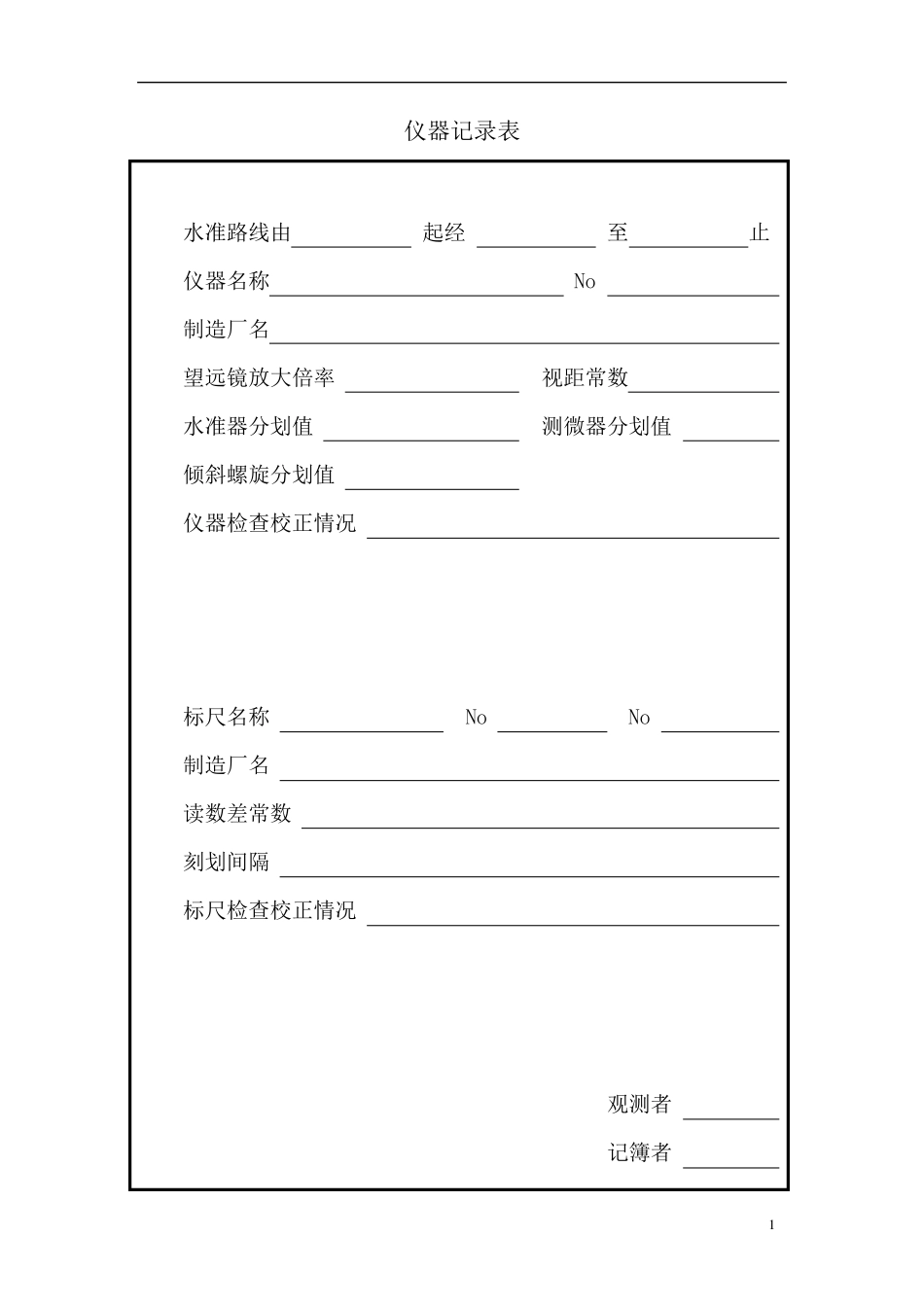

三四等水准测量记录手簿_第1页
1/20
三四等水准测量记录手簿_第2页
2/20
三四等水准测量记录手簿_第3页
3/20
1 仪器记录表 水准路线由 起经 至 止 仪器名称 No 制造厂名 望远镜放大倍率 视距常数 水准器分划值 测微器分划值 倾斜螺旋分划值 仪器检查校正情况 标尺名称 No No 制造厂名 读数差常数 刻划间隔 标尺检查校正情况 观测者 记簿者 2 重要问题记载表 页 数 问 题 摘 要 处理结果或意见 处理者 3 水 准 路 线 表 编号 记载由某号水准点至某号水准点或与路线联测之三角点其它点的往测或返测 页数 4 水 准 路 线 图 (标出图幅分幅线、水准路线、点位号数及路线联测之三角点或其它点) 5 水准观测说明与规范 (一) 观测方法 1. 三等水准测量采用中丝读数法进行往返测。当使用有光学测微器的水准仪和线条式因瓦水准标尺观测时,也可进行单程双转点观测。 2. 四等水准测量采用中丝读数法进行单程观测。支线必须往返测或单程双转点观测。 (二) 设置测站要求 三、四等水准测量采用尺台作转点尺承。观测应在标尺分划线成像清晰稳定时进行,若成像欠佳,应酌情缩短视线长度。测站的视线长度、视线高度等按表1 规定执行。 表1 (m ) 等 级 视 线长 度 前后视距差 每站的前后 视距累积差 视线高度 仪 器类 型 视距 三等 DS3 ≤75 ≤2.0 ≤5.0 三丝能读数 DS1,DS 05 ≤100 四等 DS3 ≤100 ≤3.0 ≤10.0 三丝能读数 DS1, DS 05 ≤150 (三) 测站观测程序和方法 1. 三等水准测量每测站照准标尺分划顺序为: a. 后视标尺黑面(基本分划); b. 前视标尺黑面(基本分划); c. 前视标尺红面(辅助分划); d. 后视标尺红面(辅助分划)。 2. 四等水准测量每测站照准标尺分划顺序为: a. 后视标尺黑面(基本分划); b. 后视标尺红面(辅助分划); c. 前视标尺黑面(基本分划); d. 前视标尺红面(辅助分划)。 3. 一测站的操作程序: a. 首先整置仪器竖轴至垂直位置(望远镜绕竖轴旋转时,水准气泡两端分离不大于 1cm ); 6 b. 将望远镜对准后视尺黑面,用倾斜螺旋导水准气泡准确居中,按视距丝和中丝精确读定标尺读数(四等观测可不读上、下丝读数,直接读距离); c. 照准前视尺黑面,按b 款操作; d. 照准前视尺红面,按b 款操作,此时只读中丝读数; e. 照准后视尺红面,按d 款操作。 使用单排分划的因瓦标尺观测时,对单排分划进行两次照准读数,代替基辅分划读数。 4. 自动安平水准仪的操作程序与气泡式水准...
