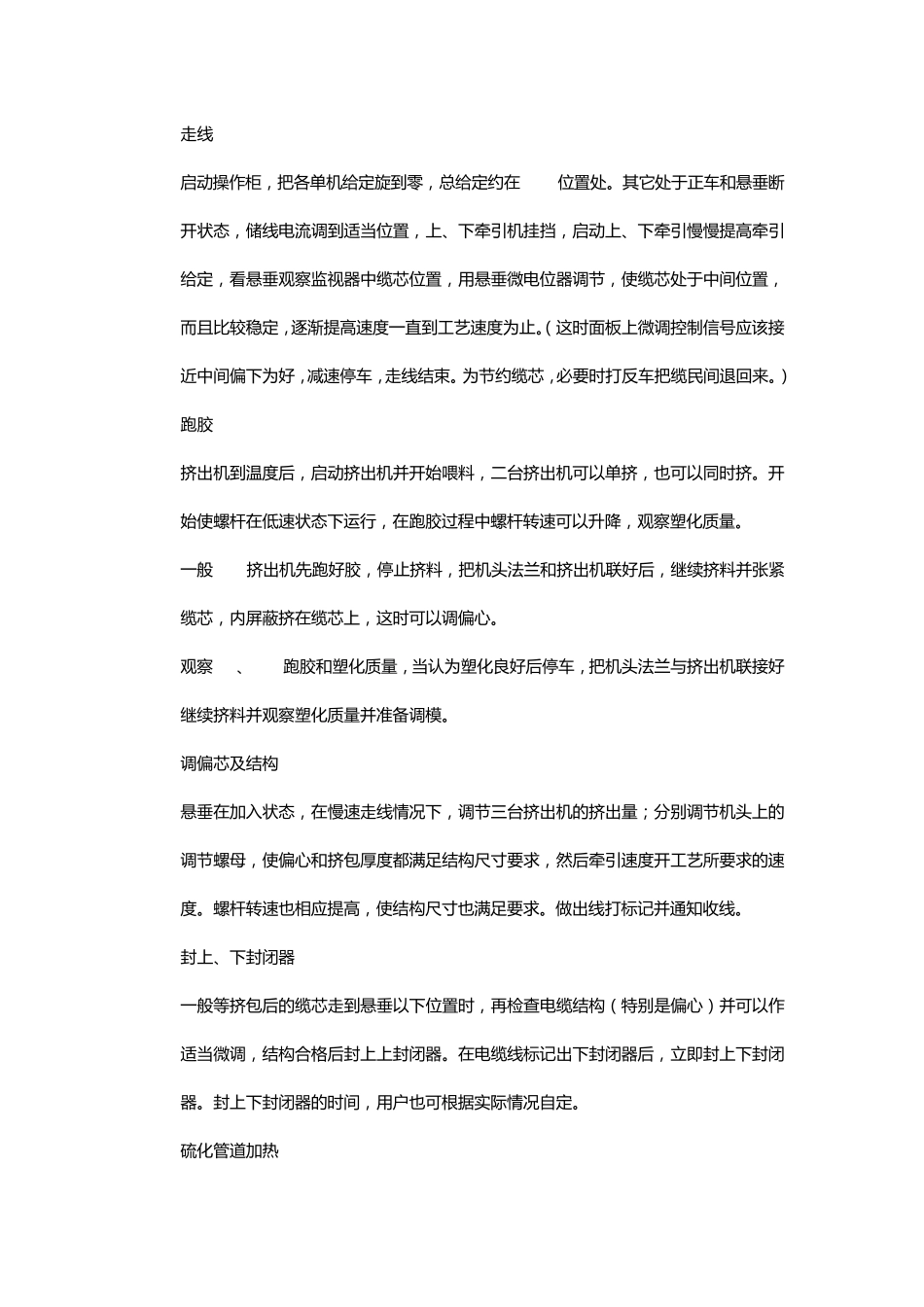

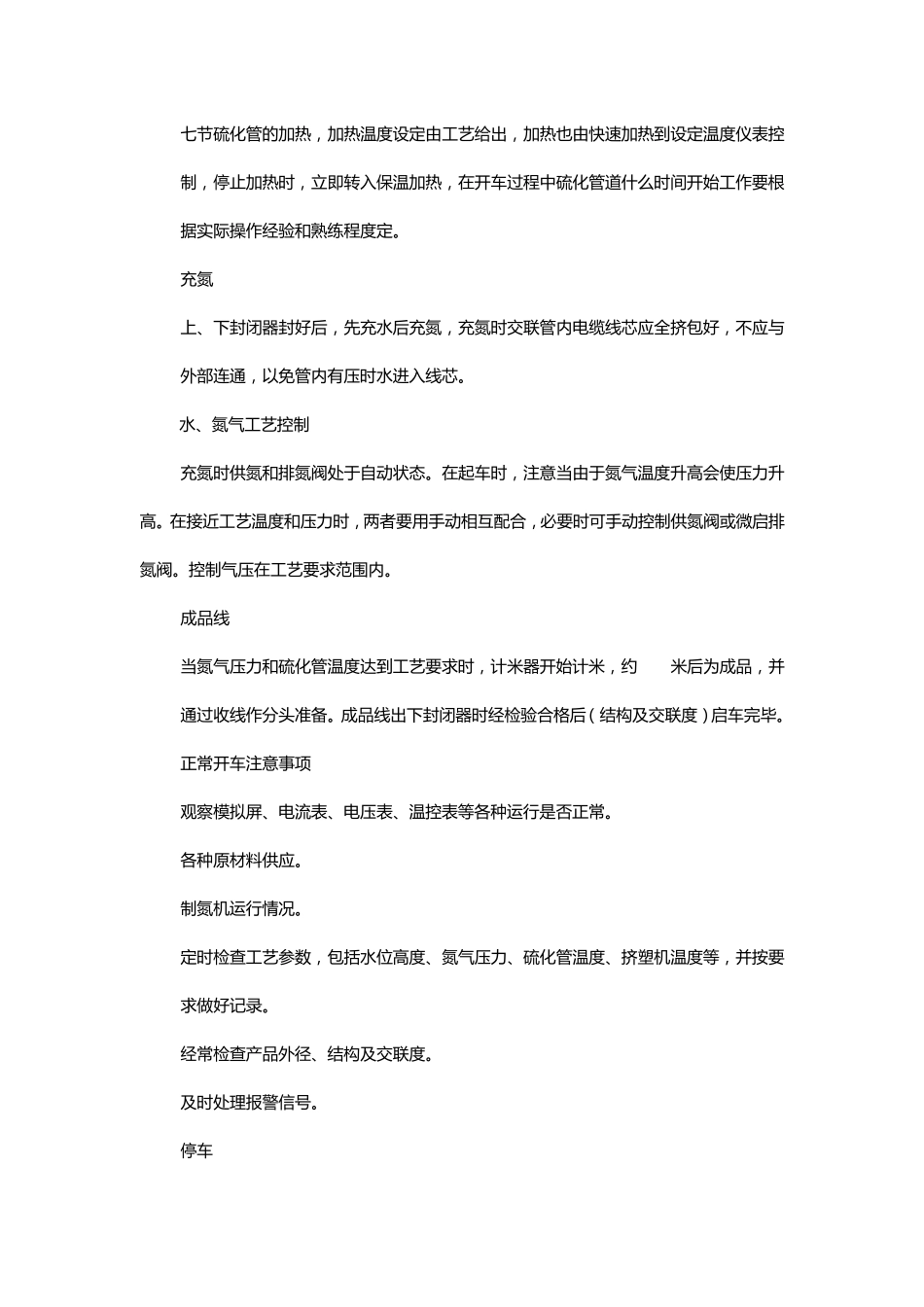

江 苏 中 联 电 气 股 份 有 限 公 司 技 术 文 件 三 层 共 挤 干 法 交 联 电 缆 生 产 线 操 作 规 程 1、 生 产 准备 1.1 机组人员在机长领导下,明确工作 任务和职责,熟悉技 术 安全规 则和操 作 方法 。按生产 指令准备生 产 。 1.2 检查线 芯质量应符合工艺控制标准,并准备好使用的电 缆 料。 1.3 检查设备完好情况,参考前次开车记录,必要时做单机运行检查。 1.4 根据工艺卡片,准备模芯模套和胶垫,并准备好常用物品及工具。 1.5 穿引线 :首次生 产 或硫化管内断线 时,必须穿引线 。穿线 方法 很多,其中 以水冲浮球方法 简便易行。 1.6 装机头,把选好的分胶体、模芯、模套装在机头中 。 1.7 上放线 盘和收线 盘,调整好收、放线 架及各单机档位,保证档位一致并把缆 芯引到三楼,通过上牵引、机头并和引线 对接牢。 1.8 启动挤 出机温控系统,加热挤 出机、机头、导胶管,温度的设定值由工艺给出。为了提高不锈钢加热器的寿命,加热状态可以处于半功率状态,当达到工艺温度后需要稳定一段时间,以便螺杆继续升温。 1.9 检查水路、氮气 、压缩空气 各设备情况以及设定电 气 柜仪表的各种参数。氮气 压力和水位高度由工艺给出。 1.10 在挤 塑机加热同时要考虑干 燥内、外屏蔽料。 2 启车 2.1 走 线 启 动 操 作 柜 , 把 各 单 机 给 定 旋 到 零 , 总 给 定 约 在 70%位 置 处 。 其 它 处 于 正 车 和 悬 垂 断开 状 态 , 储 线 电 流 调 到 适 当 位 置 , 上 、下牵引机 挂挡, 启 动 上 、下牵引慢慢提高牵引给 定 , 看悬 垂 观察监视器中缆芯位 置 , 用悬 垂 微电 位 器调 节, 使缆芯处 于 中间位 置 ,而且比较稳定 , 逐渐提高速度一直到 工艺速度为止。(这时面板上 微调 控制信号应该接近中间偏下为好, 减速停车 , 走 线 结束。 为节约 缆芯, 必要时打反车 把 缆民间退回来。) 2.2 跑胶 挤出机 到 温度后, 启 动 挤出机 并开 始喂料, 二台挤出机 可以单 挤, 也可以同时挤。 开始使螺杆在 低速状 态 下运行, 在 跑胶过程中螺杆转速可以升降, 观察塑化质量。 一般 65挤出机 先跑好胶, 停止挤料, 把 机 头法兰和 挤出机 联好后, 继续挤料并张紧缆芯, 内屏蔽挤在 缆芯上...
