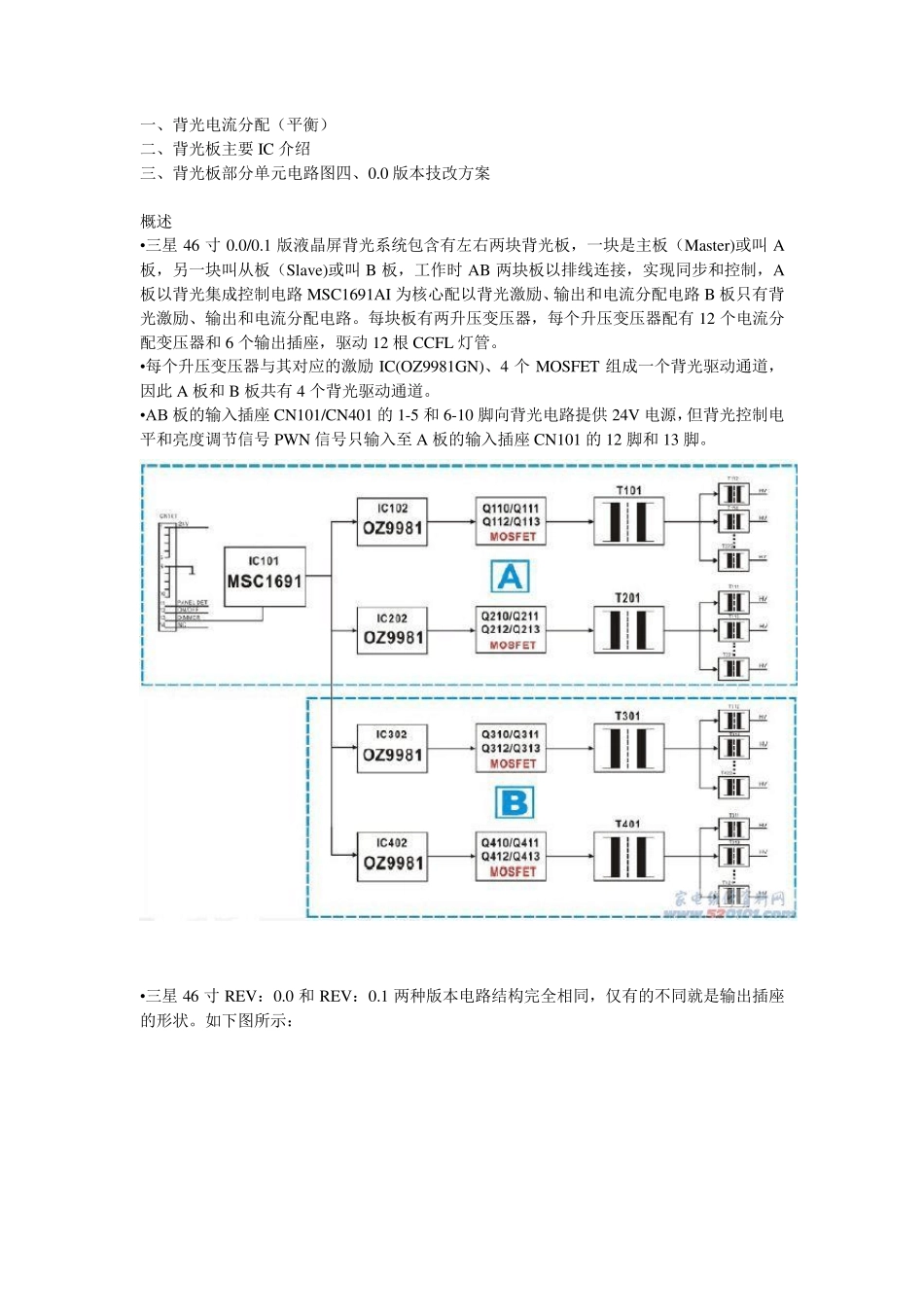

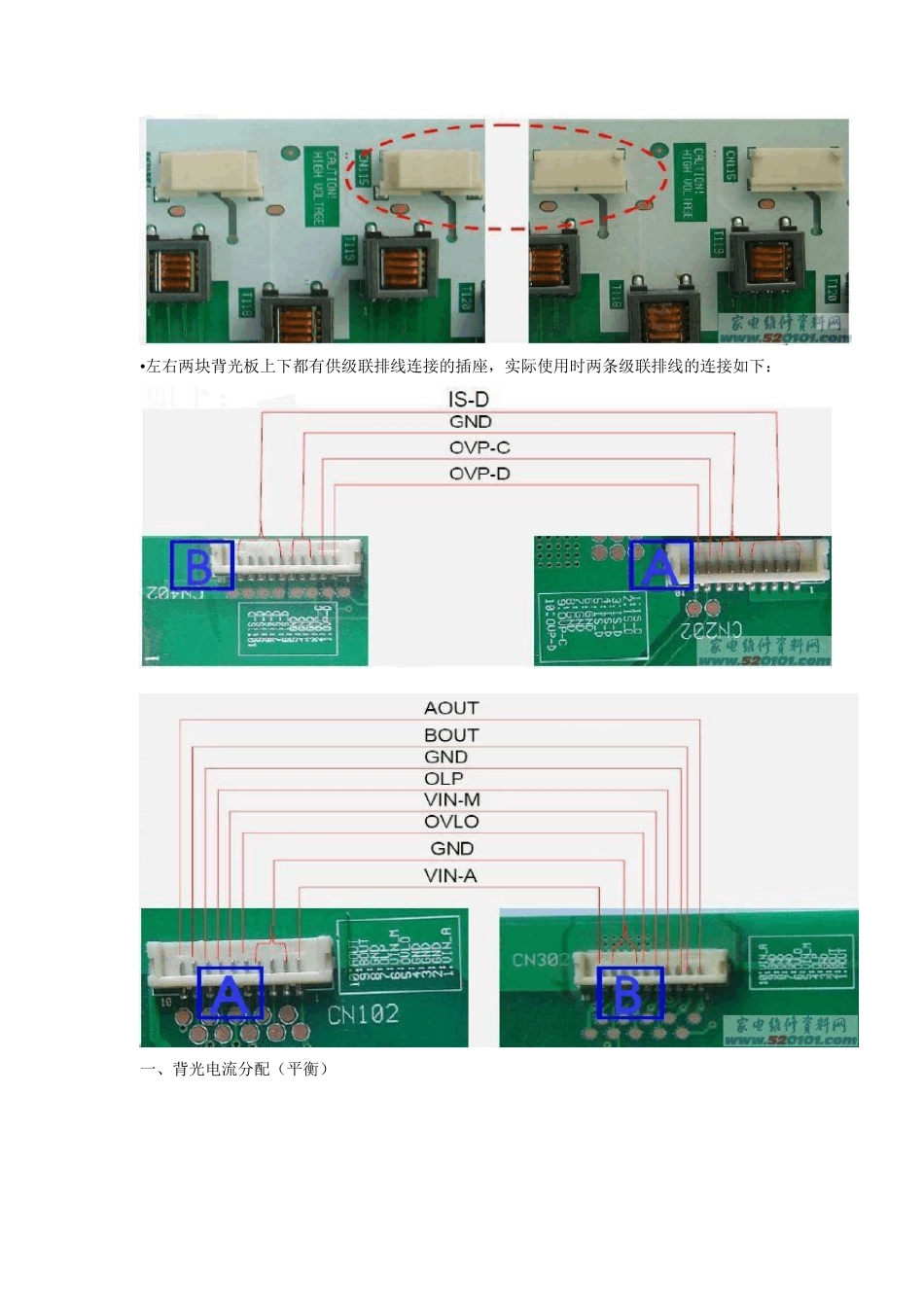

一、背光电流分配（平衡） 二、背光板主要 IC 介绍 三、背光板部分单元电路图四、0.0 版本技改方案 概述 •三星 46 寸 0.0/0.1 版液晶屏背光系统包含有左右两块背光板，一块是主板（Master)或叫 A板，另一块叫从板（Slav e)或叫 B 板，工作时 AB 两块板以排线连接，实现同步和控制，A板以背光集成控制电路 MSC1691AI 为核心配以背光激励、输出和电流分配电路 B 板只有背光激励、输出和电流分配电路。每块板有两升压变压器，每个升压变压器配有 12 个电流分配变压器和 6 个输出插座，驱动 12 根 CCFL 灯管。 •每个升压变压器与其对应的激励 IC(OZ9981GN)、4 个 MOSFET 组成一个背光驱动通道，因此 A 板和 B 板共有 4 个背光驱动通道。 •AB 板的输入插座 CN101/CN401 的 1-5 和 6-10 脚向背光电路提供 24V 电源，但背光控制电平和亮度调节信号 PWN 信号只输入至 A 板的输入插座 CN101 的 12 脚和 13 脚。 •三星 46 寸 REV：0.0 和 REV：0.1 两种版本电路结构完全相同，仅有的不同就是输出插座的形状。如下图所示： •左右两块背光板上下都有供级联排线连接的插座，实际使用时两条级联排线的连接如下： 一、背光电流分配（平衡） 二、背光板 IC 介绍 1、MSC1691AI（IC101）背光控制 MSC1691 是 Microsemi 公司的一个低成本、增强型可直接驱动 CCFL 灯管的控制器，其内部转换器设计可以应用于任意的从手掌型的 PAD 到大屏幕的液晶电视的背光 CCFL 控制。内置数字和模拟的 PWM 亮度控制和过压过流保护电路。MSC1691AI 采用 16 脚 TSSOP 封装。 MSC1691AI 内部框图 MSC1691AI 典型应用 MSC1691AI 各脚功能及典型电压值 (注意：测5/10/14 脚电压时，灯管会熄灭) MSC1691AI 关键脚位描述 •16 脚VDDP 电源供电端 由24V 电源经稳压电路输出稳定的5V-VCC 电压，向VDDP 电源脚供电，其它芯片的供电见下图： 2/3 脚A0UT/BOUT 激励脉冲输出端该脚是IC 内部震荡信号经波形变换后，从两个不同的通道内的N 沟道MOSFET 输出激励脉冲，向后级提供激励信号。 9 脚ENA（En able)点灯使能脚 •该脚是IC 运行与否的使能端，或者说是灯管点亮的控制端。如果该脚逻辑值高，所有功能均启用，IC 开始运行，灯管点亮；如果逻辑值低，内部电源与 VDDP 引脚断开，禁用全部功能，IC 停止工作，灯管熄灭。 10 脚VDDA(Reference)基准电压 •该脚...
