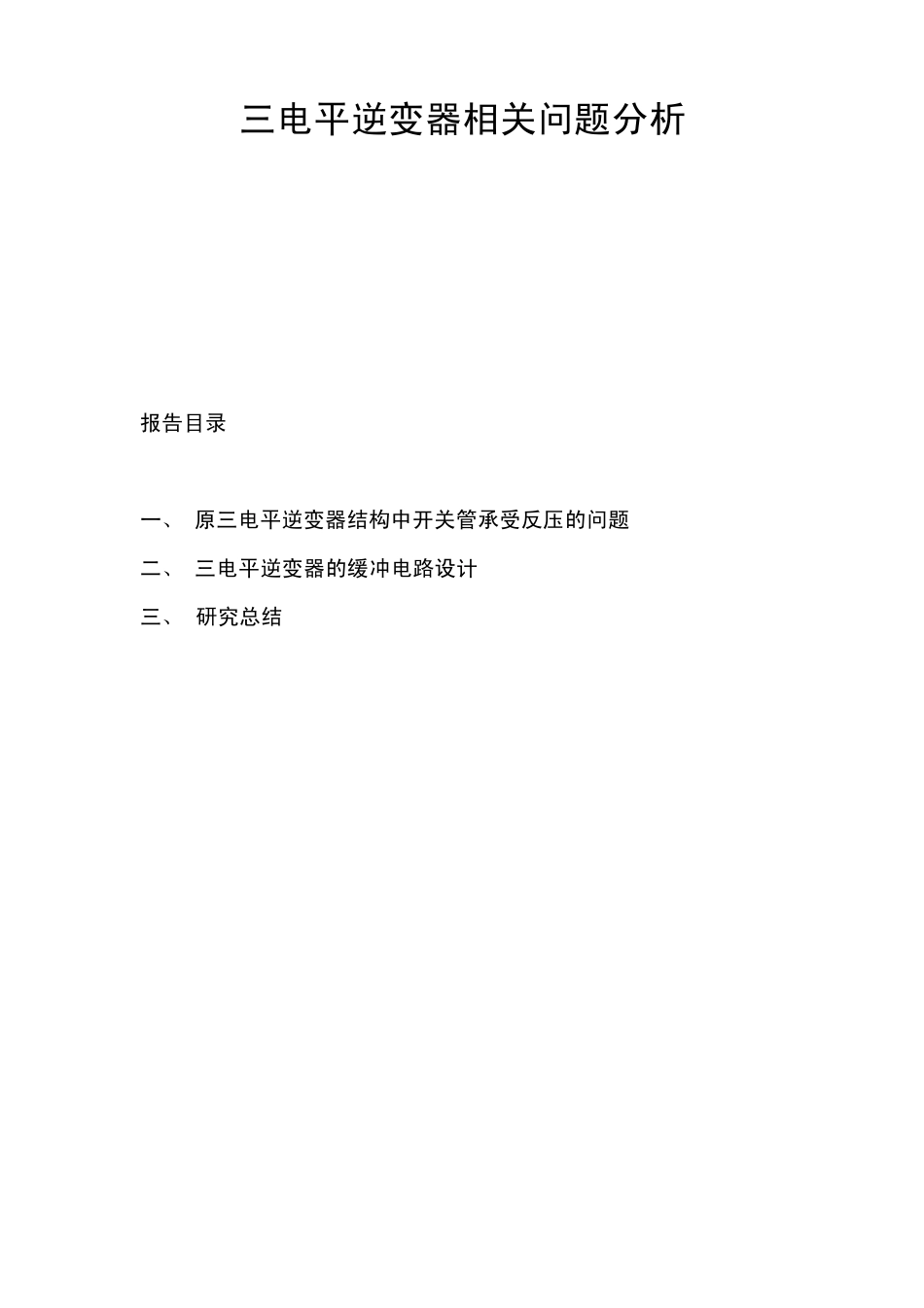

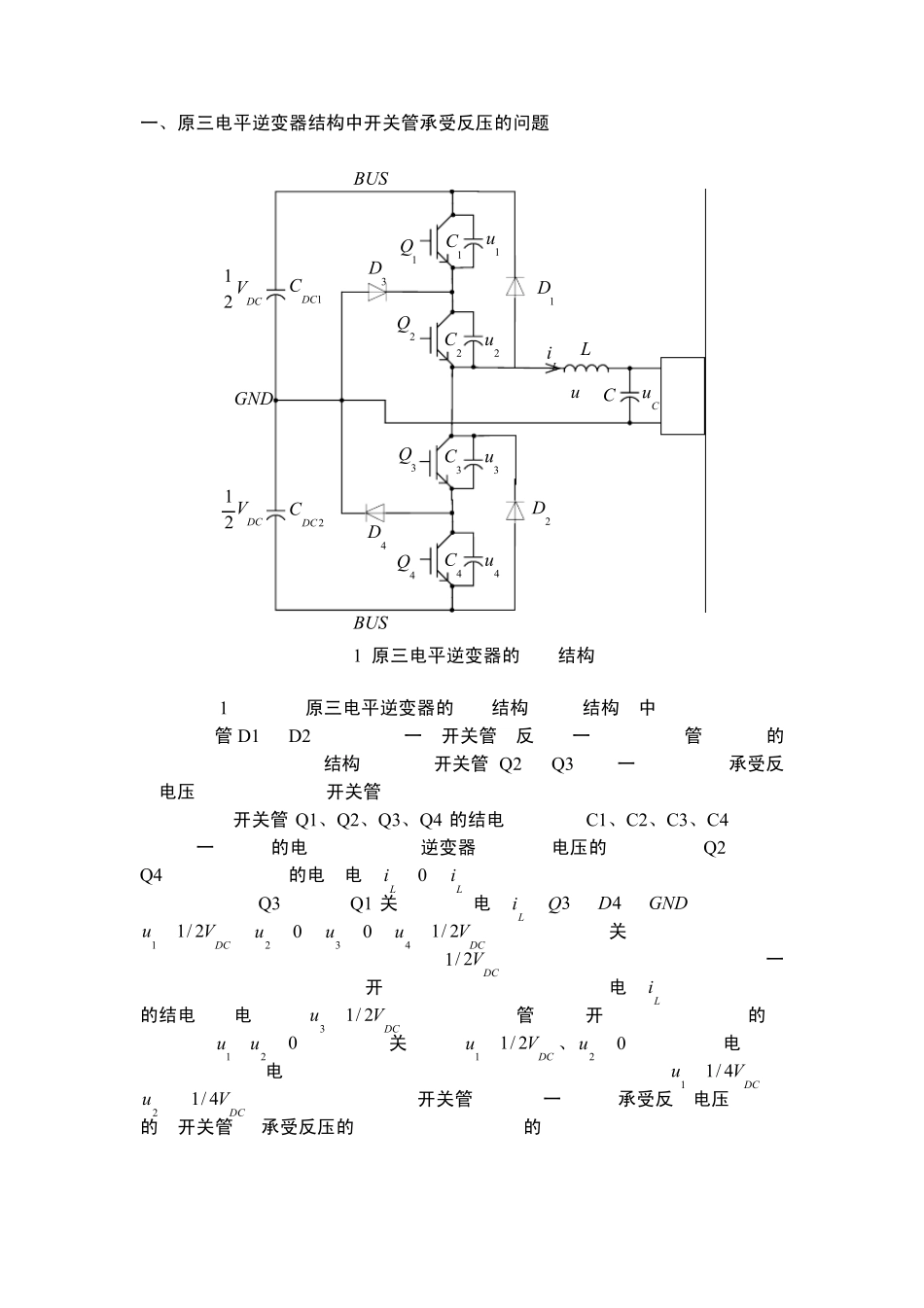

三电平逆变器相关问题分析 林新春 报告目录 一、 原三电平逆变器结构中开关管承受反压的问题 二、 三电平逆变器的缓冲电路设计 三、 研究总结 一、原三电平逆变器结构中开关管承受反压的问题 负载1D1Q2Q3Q4Q2D3D4DGND1DCC2DCCLCBUS+BUS−LiCu+−−−++DCV21DCV21+−u1C2C3C4C++++−−−−1u2u3u4u 图 1 原三电平逆变器的拓扑结构 如图 1 所示，为原三电平逆变器的拓扑结构，在此结构当中，仅仅用了两个续流二极管 D1 与 D2（而不是每一个开关管上反并联一个续流二极管），下面的分析将指出：这种拓扑结构将会导致开关管 Q2 和 Q3 在某一定时间段会承受反相电压，从而容易导致开关管损坏。 设四个开关管 Q1、Q2、Q3、Q4 的结电容分别为 C1、C2、C3、C4，我们来考虑一种特殊的电路工作状态：逆变器输出处于电压的正半周（即 Q2 常通，Q4 常断），且此时的电感电流0
