三相不平衡危害及治理方式

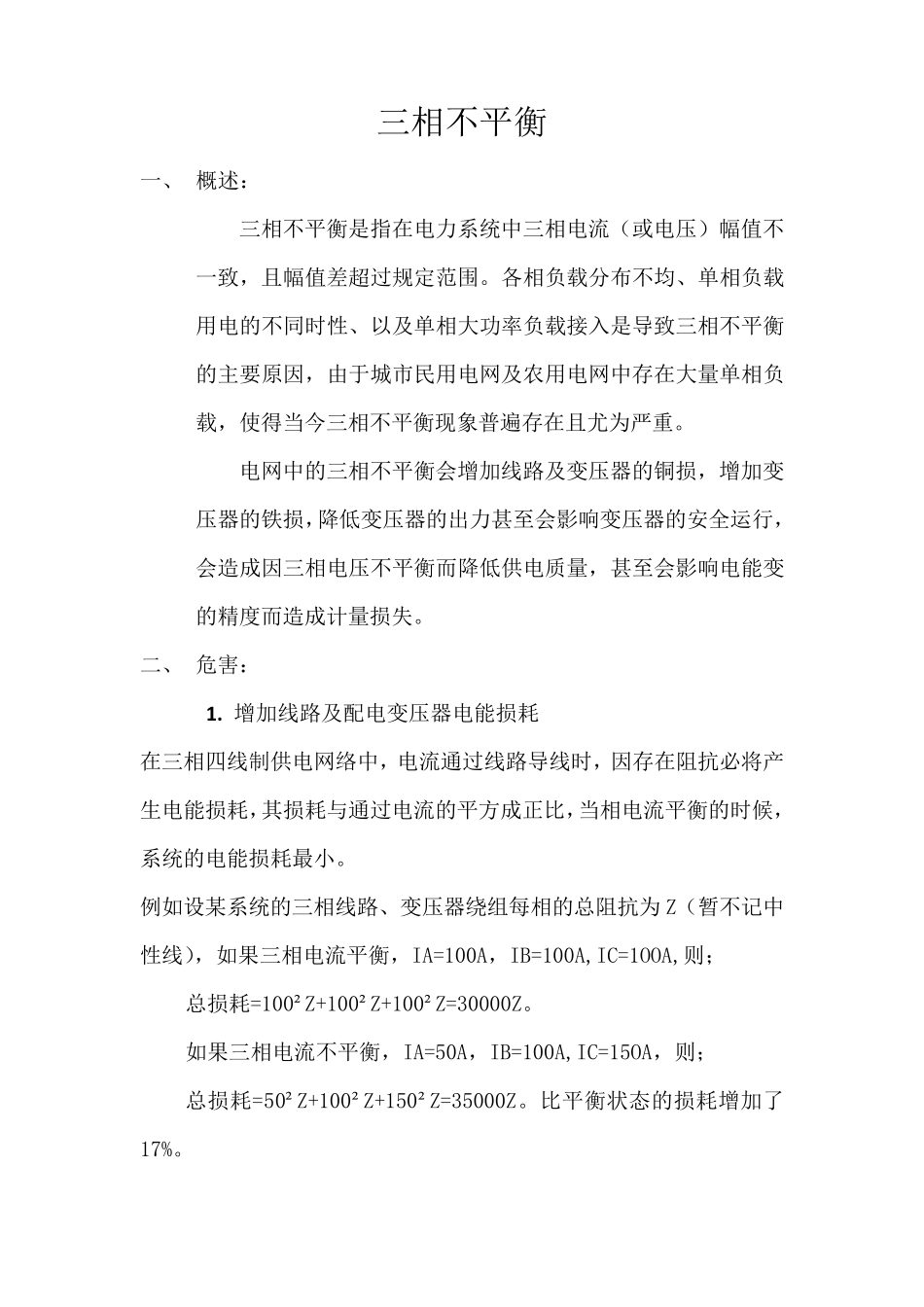

三相不平衡 一、 概述： 三相不平衡是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。各相负载分布不均、单相负载用电的不同时性、以及单相大功率负载接入是导致三相不平衡的主要原因，由于城市民用电网及农用电网中存在大量单相负载，使得当今三相不平衡现象普遍存在且尤为严重。 电网中的三相不平衡会增加线路及变压器的铜损，增加变压器的铁损，降低变压器的出力甚至会影响变压器的安全运行，会造成因三相电压不平衡而降低供电质量，甚至会影响电能变的精度而造成计量损失。 二、 危害： 1 . 增加线路及配电变压器电能损耗 在三相四线制供电网络中，电流通过线路导线时，因存在阻抗必将产生电能损耗，其损耗与通过电流的平方成正比，当相电流平衡的时候，系统的电能损耗最小。 例如设某系统的三相线路、变压器绕组每相的总阻抗为 Z（暂不记中性线），如果三相电流平衡，IA=100A，IB=100A,IC=1OOA,则； 总损耗=100²Z+100²Z+100²Z=30000Z。 如果三相电流不平衡，IA=50A，IB=100A,IC=15OA，则； 总损耗=50²Z+100²Z+150²Z=35000Z。比平衡状 态 的损耗增加了17%。 在最严重的状态下，如果IA=0A，IB=0A,IC=30OA，则； 总损耗=300²Z =90000Z。比平衡状态的损耗增加了 3 倍。 可见不平衡度愈严重，所造成损耗越大。 2.降低配变变压器出力以及增加铁损 配变设计时，其绕组结构是按负载平衡运行工况设计的，其绕组性能基本一致，各相额定容量相等。配变的最大允许出力要受到每相额定容量的限制。假如当配变处于三相负载不平衡工况下运行，负载轻的一相就有富余容量，从而使配变的出力减少。其出力减少程度与三相负载的不平衡度有关。三相负载不平衡越大，配变出力减少越多。为此，配变在三相负载不平衡时运行，其输出的容量就无法达到额定值，其备用容量亦相应减少，过载能力也降低。假如配变在过载工况下运行，即极易引发配变发热，严重时甚至会造成配变烧损。 配变产生零序电流。配变在三相负载不平衡工况下运行，将产生零序电流，该电流将随三相负载不平衡的程度而变化，不平衡度越大，则零序电流也越大。运行中的配变若存在零序电流，则其铁芯中将产生零序磁通。(高压侧没有零序电流)这迫使零序磁通只能以油箱壁及钢构件作为通道通过，而钢构件的导磁率较低，零序电流通过钢构件时，即要产生磁滞和涡流损耗，从而使配变的钢构件局 部 温 度升 高发热。配变的绕组绝 缘 因 过热而加快老...
