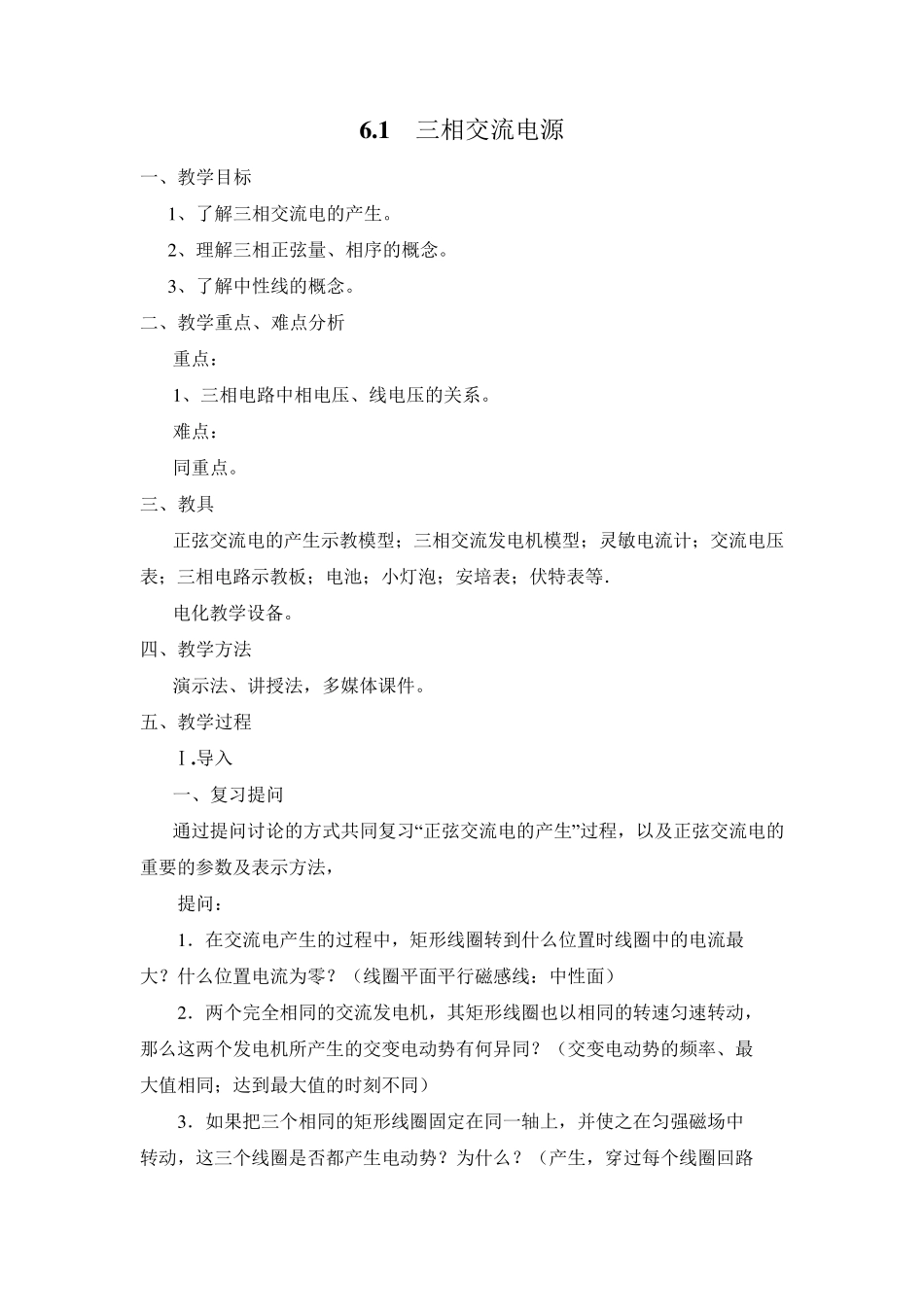

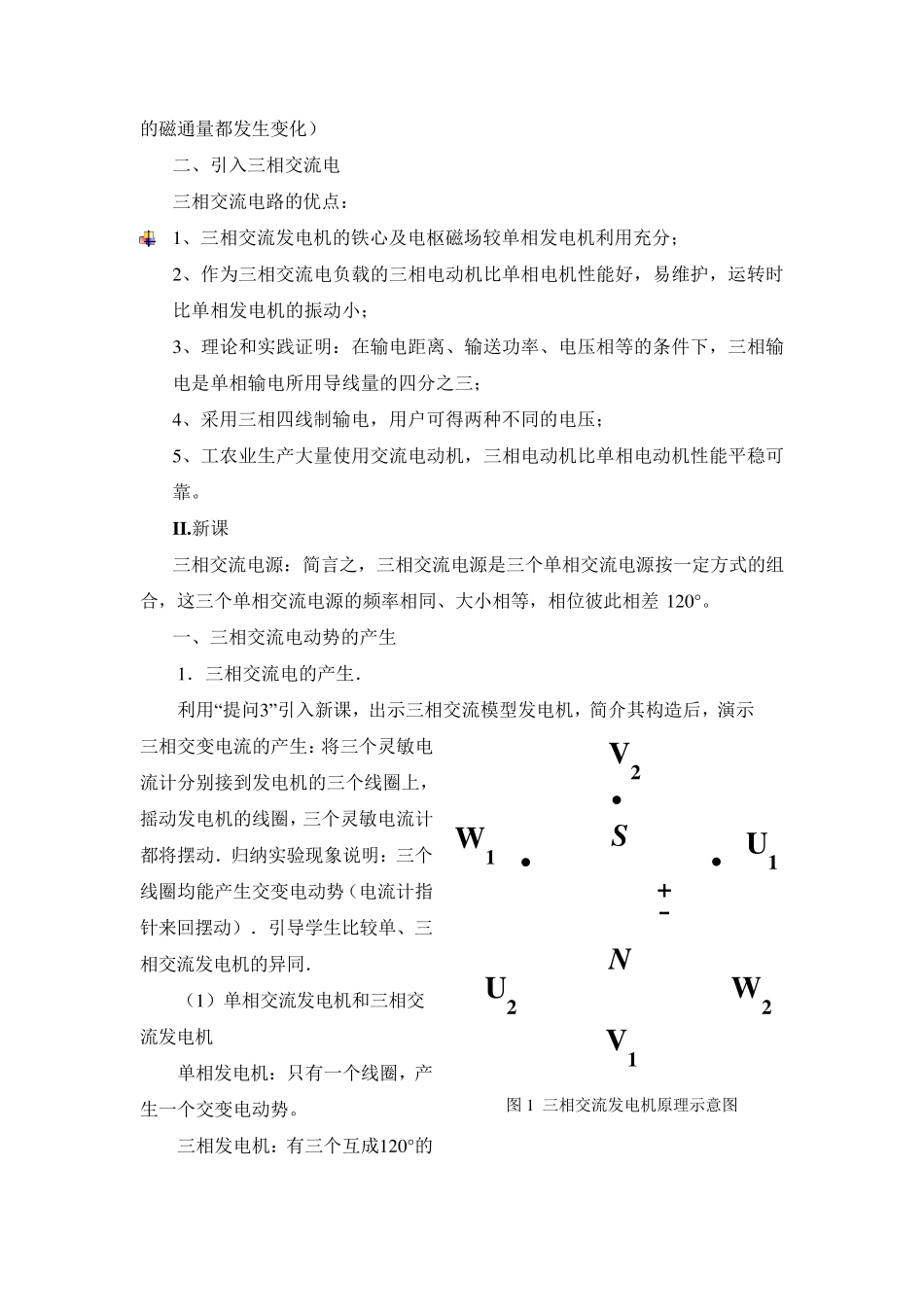

6 .1 三相交流电源 一、教学目标 1 、 了解三相交流电的产生。 2 、 理解三相正弦量、相序的概念。 3 、 了解中性线的概念。 二、教学重点、难点分析 重点： 1 、三相电路中相电压、线电压的关系。 难点： 同重点。 三、教具 正弦交流电的产生示教模型；三相交流发电机模型；灵敏电流计；交流电压表；三相电路示教板；电池；小灯泡；安培表；伏特表等． 电化教学设备。 四、教学方法 演示法、讲授法，多媒体课件。 五、教学过程 Ⅰ.导入 一、复习提问 通过提问讨论的方式共同复习“正弦交流电的产生”过程，以及正弦交流电的重要的参数及表示方法， 提问： 1 ．在交流电产生的过程中，矩形线圈转到什么位置时线圈中的电流最大？什么位置电流为零？（线圈平面平行磁感线：中性面） 2 ．两个完全相同的交流发电机，其矩形线圈也以相同的转速匀速转动，那么这两个发电机所产生的交变电动势有何异同？（交变电动势的频率、最大值相同；达到最大值的时刻不同） 3 ．如果把三个相同的矩形线圈固定在同一轴上，并使之在匀强磁场中转动，这三个线圈是否都产生电动势？为什么？（产生，穿过每个线圈回路 的磁通量都发生变化） 二、引入三相交流电 三相交流电路的优点： 1、三相交流发电机的铁心及电枢磁场较单相发电机利用充分； 2、作为三相交流电负载的三相电动机比单相电机性能好，易维护，运转时比单相发电机的振动小； 3、理论和实践证明：在输电距离、输送功率、电压相等的条件下，三相输电是单相输电所用导线量的四分之三； 4、采用三相四线制输电，用户可得两种不同的电压； 5、工农业生产大量使用交流电动机，三相电动机比单相电动机性能平稳可靠。 II.新课 三相交流电源：简言之，三相交流电源是三个单相交流电源按一定方式的组合，这三个单相交流电源的频率相同、大小相等，相位彼此相差 120°。 一、三相交流电动势的产生 1．三相交流电的产生． 利用“提问3”引入新课，出示三相交流模型发电机，简介其构造后，演示三相交变电流的产生：将三个灵敏电流计分别接到发电机的三个线圈上，摇动发电机的线圈，三个灵敏电流计都将摆动．归纳实验现象说明：三个线圈均能产生交变电动势（电流计指针来回摆动）．引导学生比较单、三相交流发电机的异同． （1）单相交流发电机和三相交流发电机 单相发电机：只有一个线圈，产生一个交变电动势。 三相发电机：有三个互成120°的•U1V2V1W 1NSU2-+W 2...
