三相交流系统短路电流计算(国际标准)

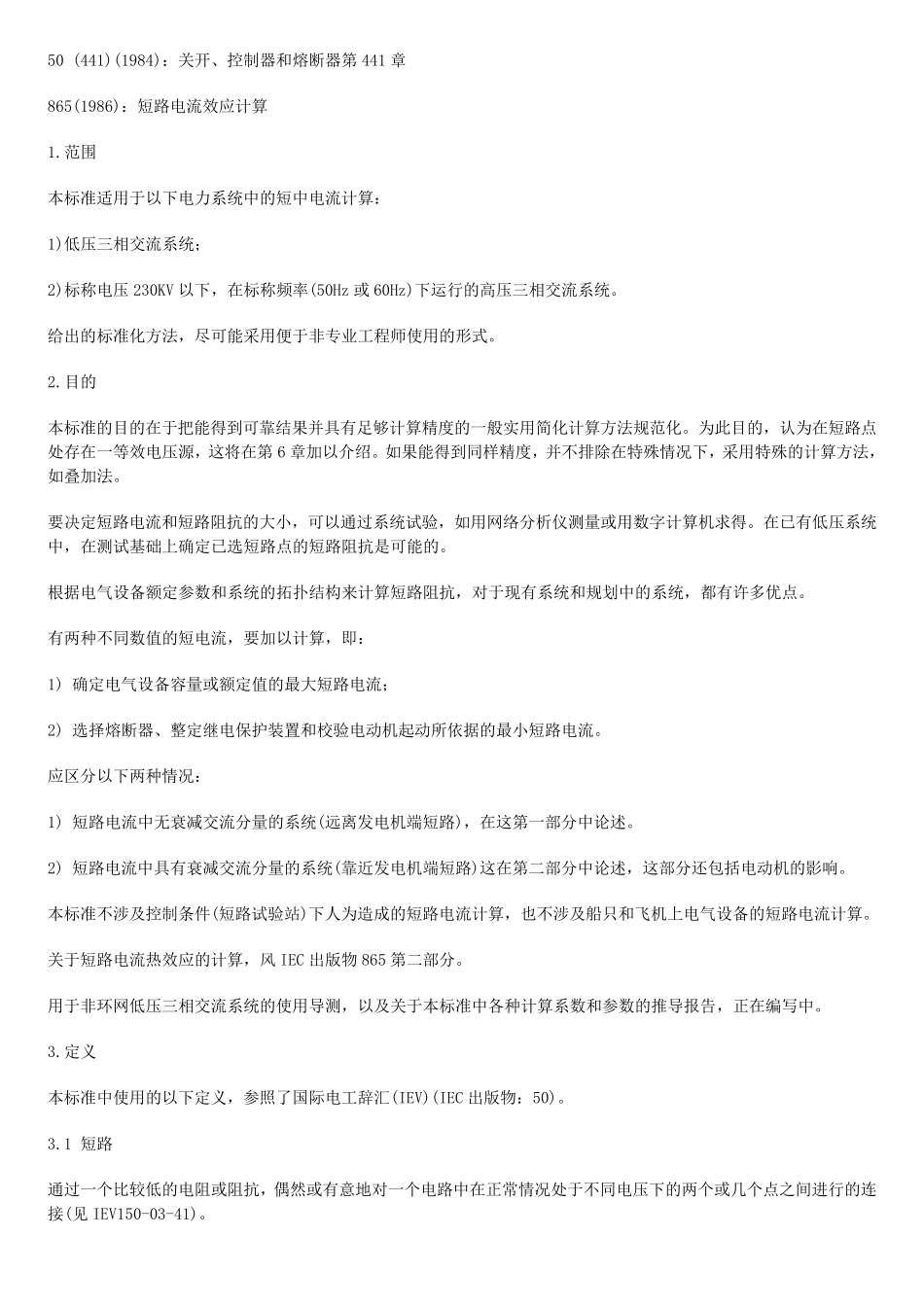

三相交流系统短路电流计算 时间: 2003-12-29 10:48:34 | [<<] [>>] 国际电工委员会IEC 标准 三相交流系统短路电流计算 同版物 909 第一版(1988 年) 能源部 水利部 水利电力情报所标准化室 1989.10 国际电工委员会三相交流系统短路电流计算 前言 1)IEC 有关技术问题的正式决议或协议是由对这些问题特别关切的各有关国家委员会组成的技术委员会提出的，它们最大限度地表达了国际上涉及问题的一致意见。 2)这些决议或协议以推荐标准的形式供国际上使用，并在些意义上为各国家委员会所接受。 3)为了促进国际上的统一，IEC 希望各国家委员会在其本国条件许可范围内，采用 IEC 推荐标准的内容作为他们的国家标准。IEC 推荐标准和相应的国家标准之间的任何差别，应尽可能地在国家标准中明确指出。 序 本标准由IEC73(电流短路)技术委员会制订的。本标准的内容以下表中两个文件为基础： 在关投票的详细情况可以在上表中投票结果报告中查找。 本标准引用过下列 IEC 标准： 标准号：83(1983)：IEC 标准电压 50：国际电工词汇(IEV) 50 (131)(1978)：电路和磁路：第131 章 50 (151)(1978)：电磁设备：第151 章 50 (441)(1984)：关开、控制器和熔断器第 441 章 865(1986)：短路电流效应计算 1.范围 本标准适用于以下电力系统中的短中电流计算： 1)低压三相交流系统； 2)标称电压 230KV 以下，在标称频率(50Hz 或 60Hz)下运行的高压三相交流系统。 给出的标准化方法，尽可能采用便于非专业工程师使用的形式。 2.目的 本标准的目的在于把能得到可靠结果并具有足够计算精度的一般实用简化计算方法规范化。为此目的，认为在短路点处存在一等效电压源，这将在第 6 章加以介绍。如果能得到同样精度，并不排除在特殊情况下，采用特殊的计算方法，如叠加法。 要决定短路电流和短路阻抗的大小，可以通过系统试验，如用网络分析仪测量或用数字计算机求得。在已有低压系统中，在测试基础上确定已选短路点的短路阻抗是可能的。 根据电气设备额定参数和系统的拓扑结构来计算短路阻抗，对于现有系统和规划中的系统，都有许多优点。 有两 种 不同数值 的短电流，要加以计算，即 ： 1) 确定电气设备容 量或额定值 的最 大短路电流； 2) 选择 熔断器、整 定继 电保 护 装 置 和校 验电动 机起 动 所 依 据的最 小短路电流。 应区 分以下两 种 情况： 1) 短路电流中无 衰 减 交...
