三相交流调压电路的MATLAB仿真

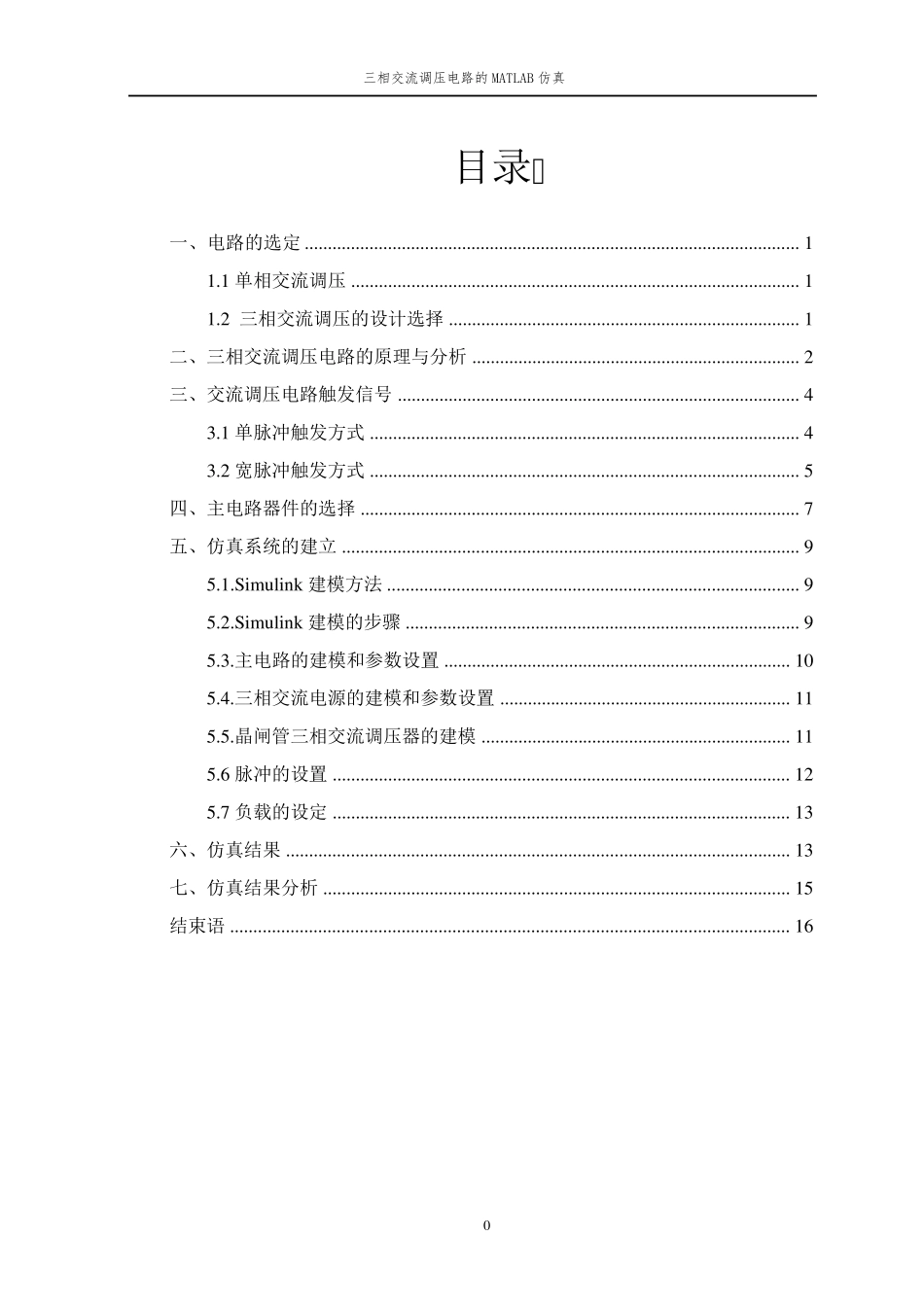

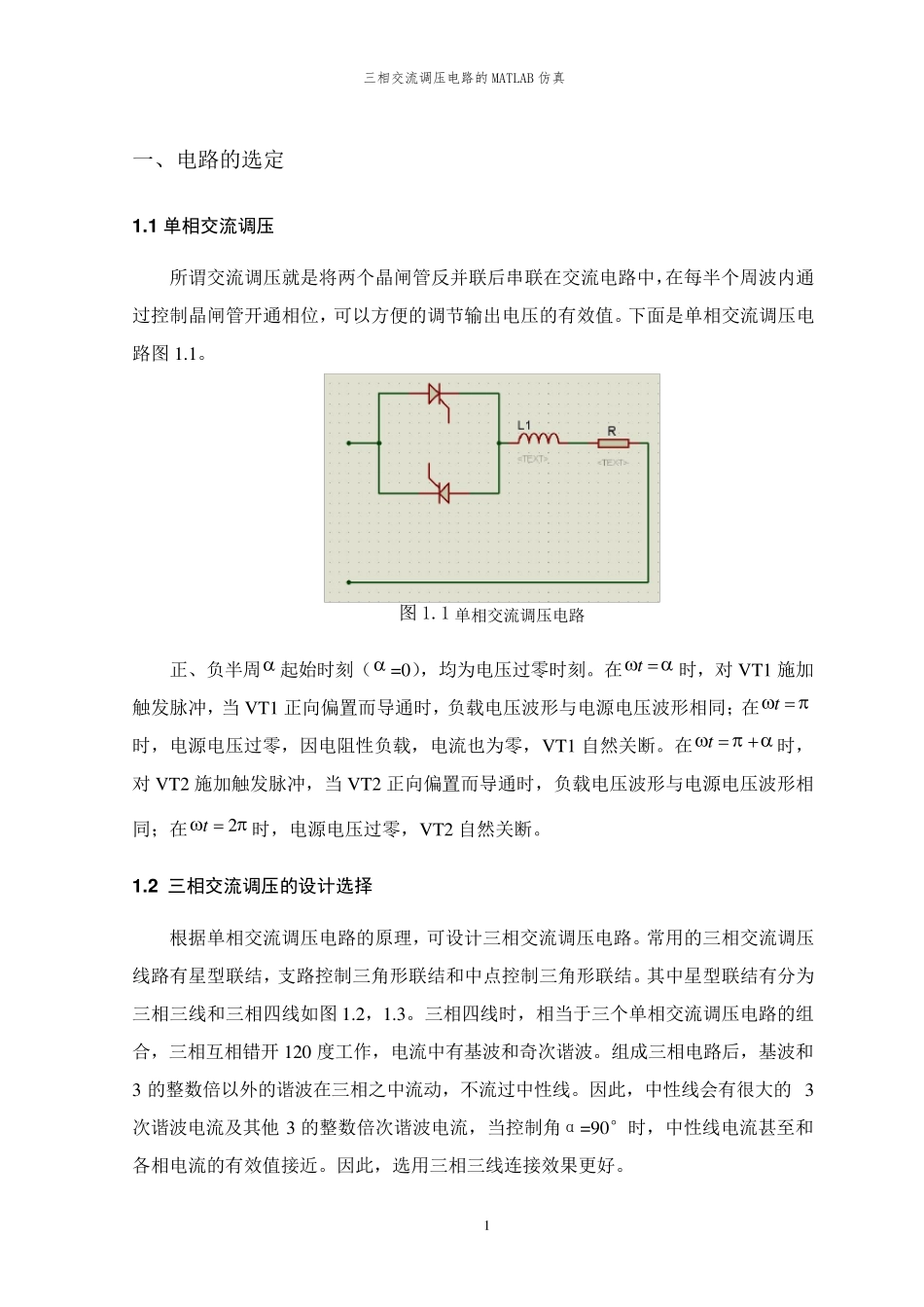

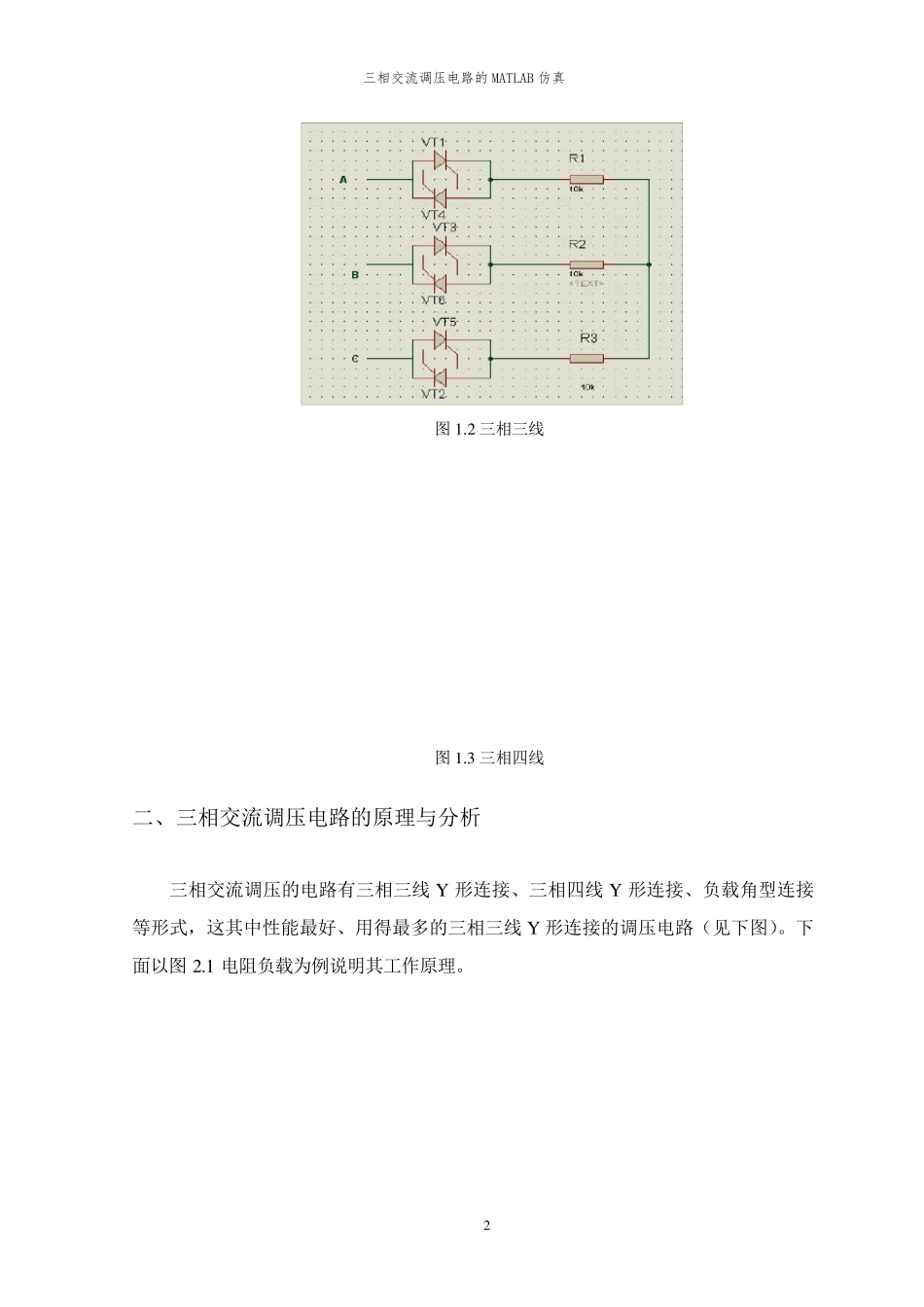

三相交流调压电路的 MATLAB 仿真 0 目录 一、电路的选定 ........................................................................................................... 1 1.1 单相交流调压 ................................................................................................. 1 1.2 三相交流调压的设计选择 ............................................................................ 1 二、三相交流调压电路的原理与分析 ....................................................................... 2 三、交流调压电路触发信号 ....................................................................................... 4 3.1 单脉冲触发方式 ............................................................................................. 4 3.2 宽脉冲触发方式 ............................................................................................. 5 四、主电路器件的选择 ............................................................................................... 7 五、仿真系统的建立 ................................................................................................... 9 5.1.Simulink 建模方法 ......................................................................................... 9 5.2.Simulink 建模的步骤 ..................................................................................... 9 5.3.主电路的建模和参数设置 ........................................................................... 10 5.4.三相交流电源的建模和参数设置 ............................................................... 11 5.5.晶闸管三相交流调压器的建模 ................................................................... 11 5.6 脉冲的设置 ................................................................................................... 12 5.7 负载的设定 ................................................................................................... 13 六、仿真结果 .............................................................................
