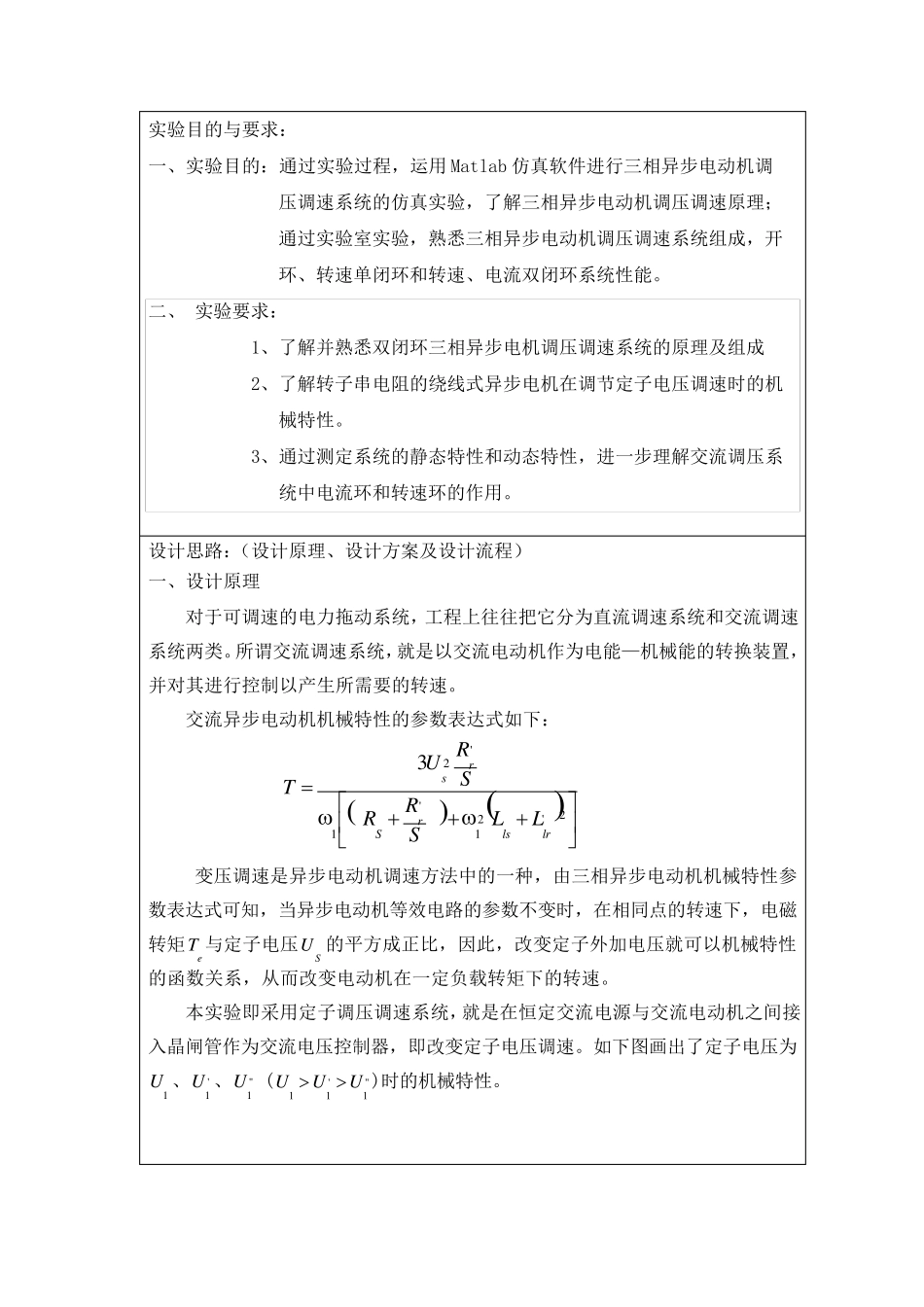

综合性设计型实验报告 实验名称：三相异步电动机调压调速系统设计与实验 姓 名：迟 铭 学 号：********** 专 业：自动化2007 级 所在院系：化工学院化工机械系 指导教师：曲 * 实验时间：2010 年12 月13—24 日 综合性设计型实验报告 系别：化工机械系 班级：自动化2 0 0 7 级 2 0 1 0 —2 0 1 1 学年第 1 学期 学号 0723105003 姓名 迟 铭 指导教师 曲 瀛 课程名称 综合设计型实验 课程编号 062030227 实验名称 三相异步电动机调压调速系统 实验类型 综合设计型 实验地点 化工机械系运动控制实验室 实验时间 2010 年 12 月 13—24 日 实验内容：（简述） 一、用 Matlab 仿真软件设计一个三相异步电动机转速电流双闭环调压调速系统 二、实验室模拟三相异步电动机转速电流双闭环调压调速过程 1、“触发电路”调试 2、控制单元调试 （1）调节器的调零 （2）调节器正、反限幅值的调整 （3）电流反馈的整定 （4）转速反馈的整定 3、机械特性n=f(T)测定 （1）直流发电机先轻载，调节转速给定电压 Ug 使电动机的端电压=Ue。 （2）调节 Ug，降低电动机端电压，在2/3Ue 时重复上述实验，取得一组机械特性。 4、系统调试 （1）确定电流调节器和速度调节器的限幅值和电流、转速反馈的极性。 （2）将系统接成双闭环调压调速系统，电机转子回路仍每相串3欧姆左右的电阻，逐渐增大给定 Ug，观察电机运行是否正常。 （3）调节“电流调节器”和“速度调节器”的外接电容和电位器，用双踪扫描示波器观察突加给定时的系统动态 波形 ，确定较 佳 的调节器参 数 。 5、系统特性的测定 （1）调节 Ug 使转速至 1200rpm，从 轻载按 一定间隔 调到 额 定负 载，测出 闭环静 态 特性n=f(T)。 （2）测出 n=800rpm 时的系统闭环静 态 特性n=f(T)。 6、绘 制实验数 据 曲线 实验目的与要求： 一、实验目的：通过实验过程，运用Matlab 仿真软件进行三相异步电动机调 压调速系统的仿真实验，了解三相异步电动机调压调速原理； 通过实验室实验，熟悉三相异步电动机调压调速系统组成，开 环、转速单闭环和转速、电流双闭环系统性能。 二、 实验要求： 1、了解并熟悉双闭环三相异步电机调压调速系统的原理及组成 2、了解转子串电阻的绕线式异步电机在调节定子电压调速时的机 械特性。 3、通过测定系统的静态特性和动态特性，进一步理解交流调压系 统...
