三相步进电机产品手册

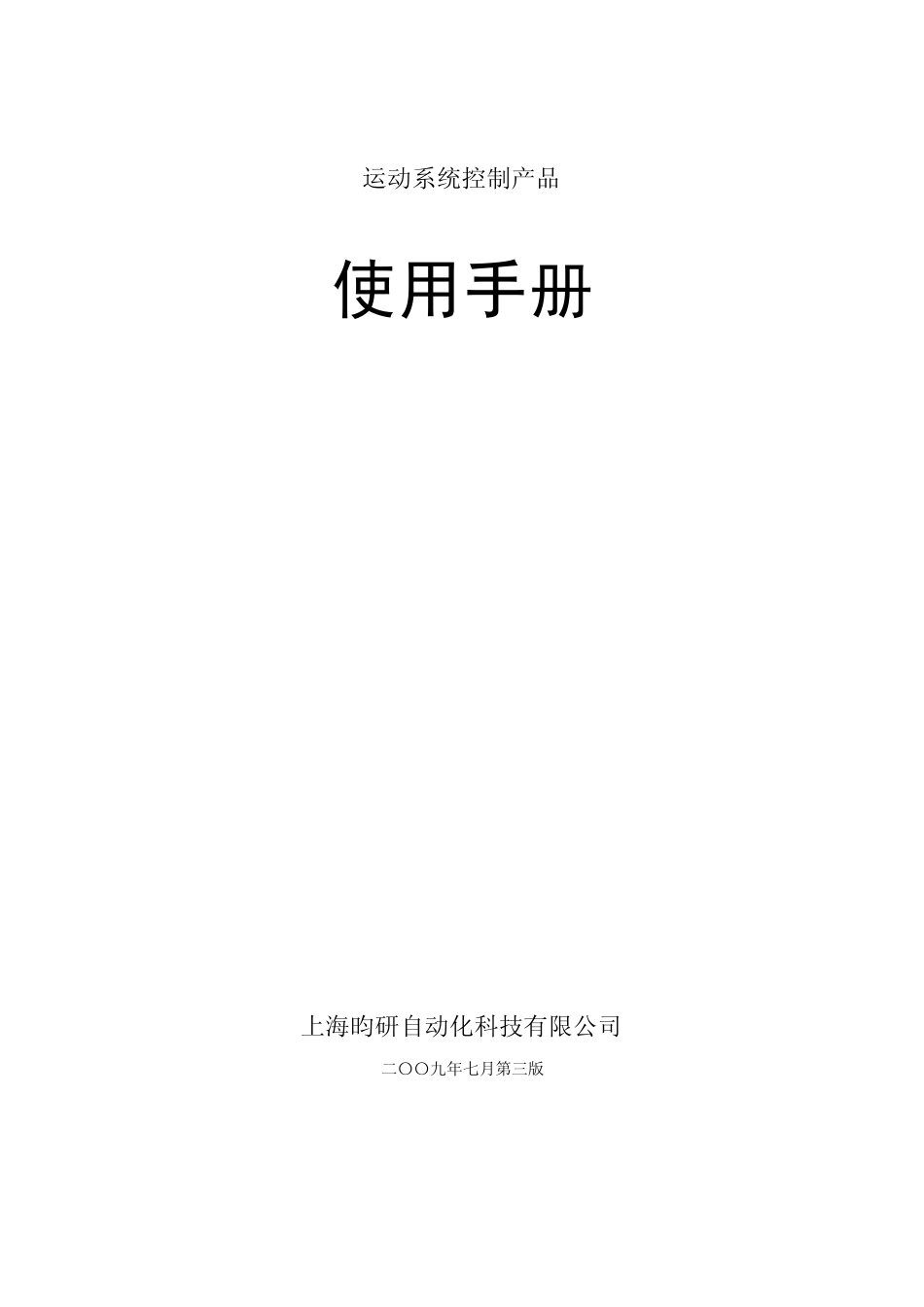

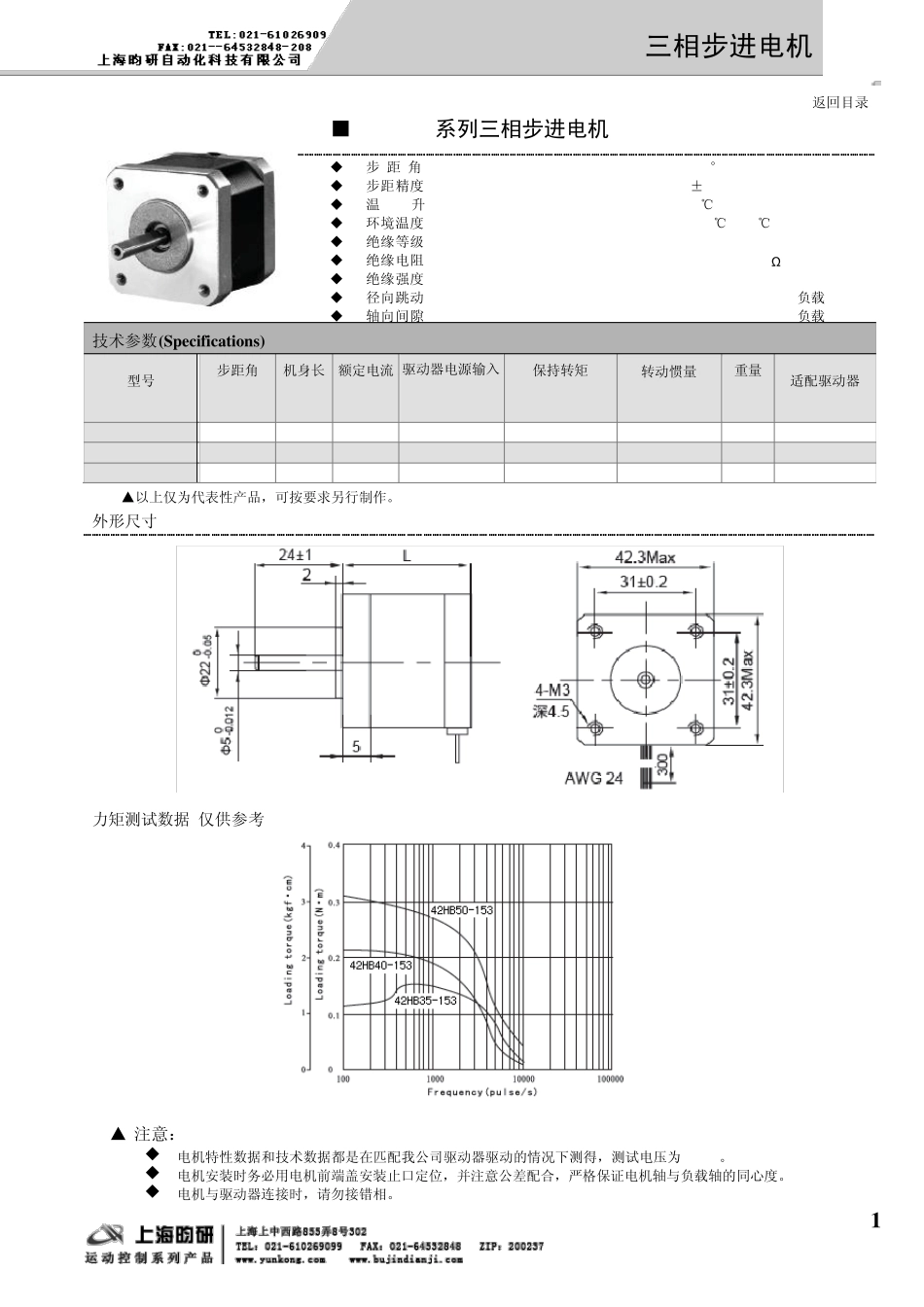

运动系统控制产品 使用手册 上海昀研自动化科技有限公司 二〇〇九年七月第三版 1 三相步进电机 返回目录 ■ 42mmHB系列三相步进电机  步 距 角(Step Angle) 1.2°  步距精度(Step Accuracy) ±5%  温 升(Temperature Rise) 75℃ Max  环境温度(Ambient Temperature Range) -20℃~+50℃  绝缘等级(Insulation Class) B  绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min  绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute  径向跳动(radial runout) 0.02mmMax(450g 负载)  轴向间隙(axial clearance) 0.08mmMax(450g 负载) 技术参数(Specifications) 型号 Model 步距角 Step Angle (O) 机身长 Length L(mm) 额定电流 Current (A/phase) 驱动器电源输入 Power Supply (A) 保持转矩 Holding torque (N.m) 转动惯量 Rotor inertia (g.cm2) 重量 Weight (kg) 适配驱动器Matched driver 423HB35-153 1.2 35 1.5 DC24V 1A 0.16 100 0.23 YK3605MA 423HB40-153 1.2 40 1.5 DC24V 2A 0.22 220 0.28 YK3605MA 423HB50-153 1.2 50 1.5 DC24V 1A 0.32 380 0.35 YK3605MA ▲以上仅为代表性产品，可按要求另行制作。 外形尺寸(Dimension) 力矩测试数据(仅供参考) ▲ 注意：  电机特性数据和技术数据都是在匹配我公司驱动器驱动的情况下测得，测试电压为 28VDC。  电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。  电机与驱动器连接时，请勿接错相。 2 三相步进电机 返回目录 ■ 57mmHB系列三相步进电机  步 距 角(Step Angle) 1.2°  步距精度(Step Accuracy) ±5%  温 升(Temperature Rise) 75℃ Max  环境温度(Ambient Temperature Range) -20℃~+50℃  绝缘等级(Insulation Class) B  绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min  绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute  径向跳动(radial runout) 0.02mmMax(450g 负载)  轴向间隙(axial clearance) 0.08mmMax(450g 负载) 技术参数(Specifications) 型号 Model 步距角 Step Angle (O) 机身长 Length L(mm) 额定电流 Current (A/phase) 驱动器电源输入 Power Supply (A) ...
