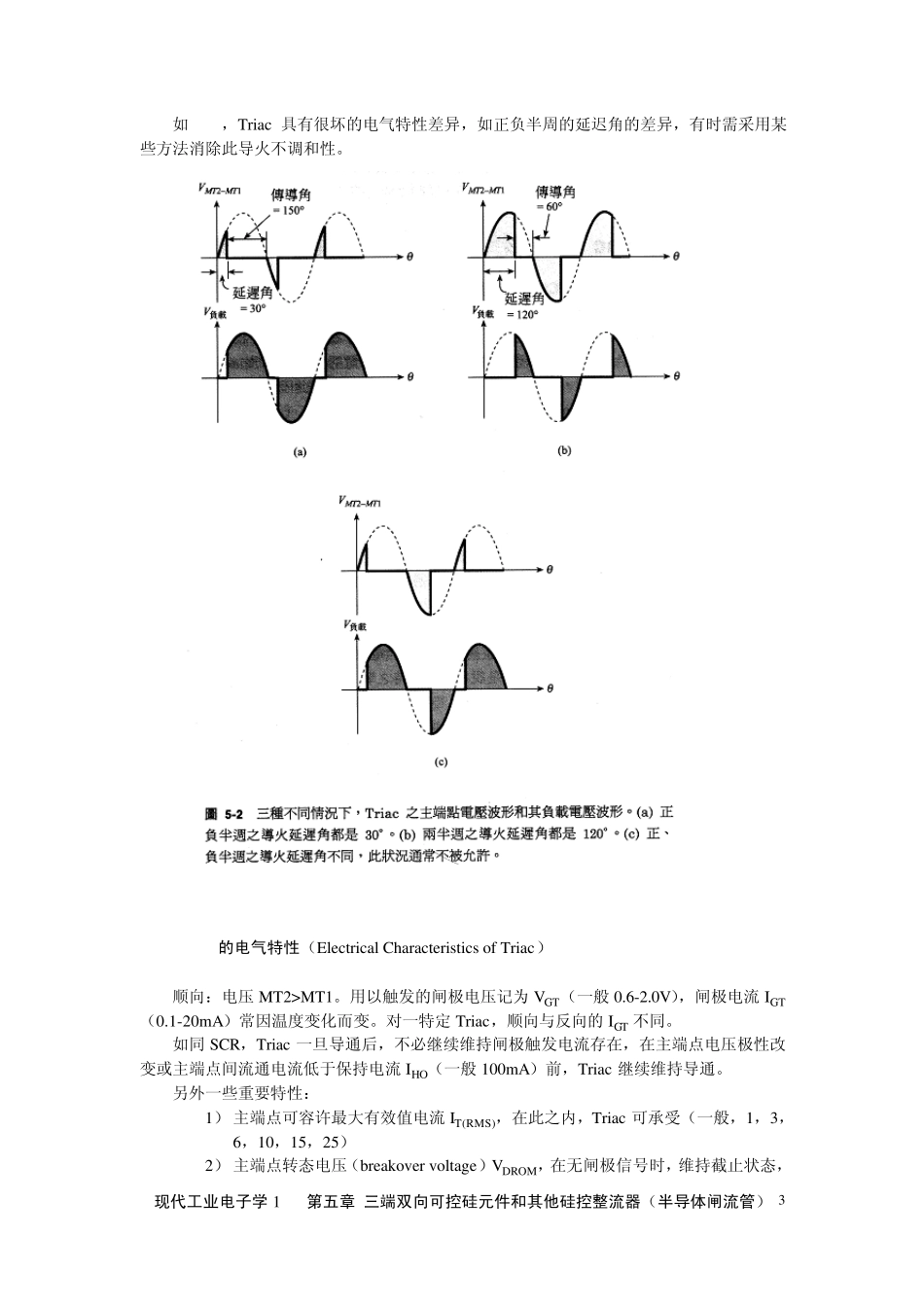

现代工业电子学1 第五章 三端双向可控硅元件和其他硅控整流器（半导体闸流管） 1 第五章 三端双向可控硅元件和其他硅控整流器（半导体闸流管） Triacs and other Thy ristors 前言： Triac 和SCR 动作相同，只不过可双向导火，此两元件都为半导体闸流管（闸流体）家族成员。 有些半导体闸流管由闸极信号控制进入导火状态，如SCR 和Triac，有些由外加电压至其转态值时转入导通状态，如四层二极管和Diac，不能开关传入主负载电流的小型半导体闸流管，称为电压转态元件（有时称崩溃元件），通常只作为SCR、Triac 等可开关大负载电流的半导体闸流管的闸极触发电路。 学习目标： 1 解释 Triac 在控制交流电源推动电阻性负载的工作原理 2 正确定义并讨论 Triac 的重要电气参数，如，闸极触发电流，保持电流等 3 说明作为Triac 触发电路的定电压转态元件的工作原理，并讨论其优点 4 祥述下列定电压转态型元件的电流对电压特性，包括：Diac、四层二极管、硅双向开关（SBS）、硅单向开关（SUS） 5 祥述 Triac 触发电路上，电阻反馈/电压反馈使之导火的工作原理，计算在 Triac 触发电路上，使用电阻反馈和电压反馈的电阻值和电容值 6 解释半导体闸流管的特性曲线，读出转态电压，转回电压，保持电流 5-1 Triac的理论与工作原理（Theory and Operation of Triacs） Triac 是一三端元件，用以控制流向负载的平均电流，与 SCR 最大不同在于：Triac 在电源的正负半周都能导通。 当 Triac 处于截止状态时（off），无论外加电压极性如何，两主端点间无电流流动，如开启的开关。处于导通转态时（on），两主端点间构成一电阻极低的电流通路，电流流向根据外加电压而定（方向一致），如闭合的开关。 负载的平均电流取决与每周期内，Triac 处于导通的时间多少，可以调整，与 SCR 类似，现代工业电子学1 第五章 三端双向可控硅元件和其他硅控整流器（半导体闸流管） 2 长，电流大，短，电流小。 Triac 的导通角度可达360°，可做全波控制（与 SCR 半波不同）。 Triac 优于机械手开关：无接触反弹、无接触火化、动作较迅速、更准确地控制电流。 5-2 Triac的波形（Triac Wav eform） 现代工业电子学1 第五章 三端双向可控硅元件和其他硅控整流器（半导体闸流管） 3 如SCR，Triac 具有很坏的电气特性差异，如正负半周的延迟角的差异，有时需采用某些方法消除此导火不调和性。 5-3 Triac的...
