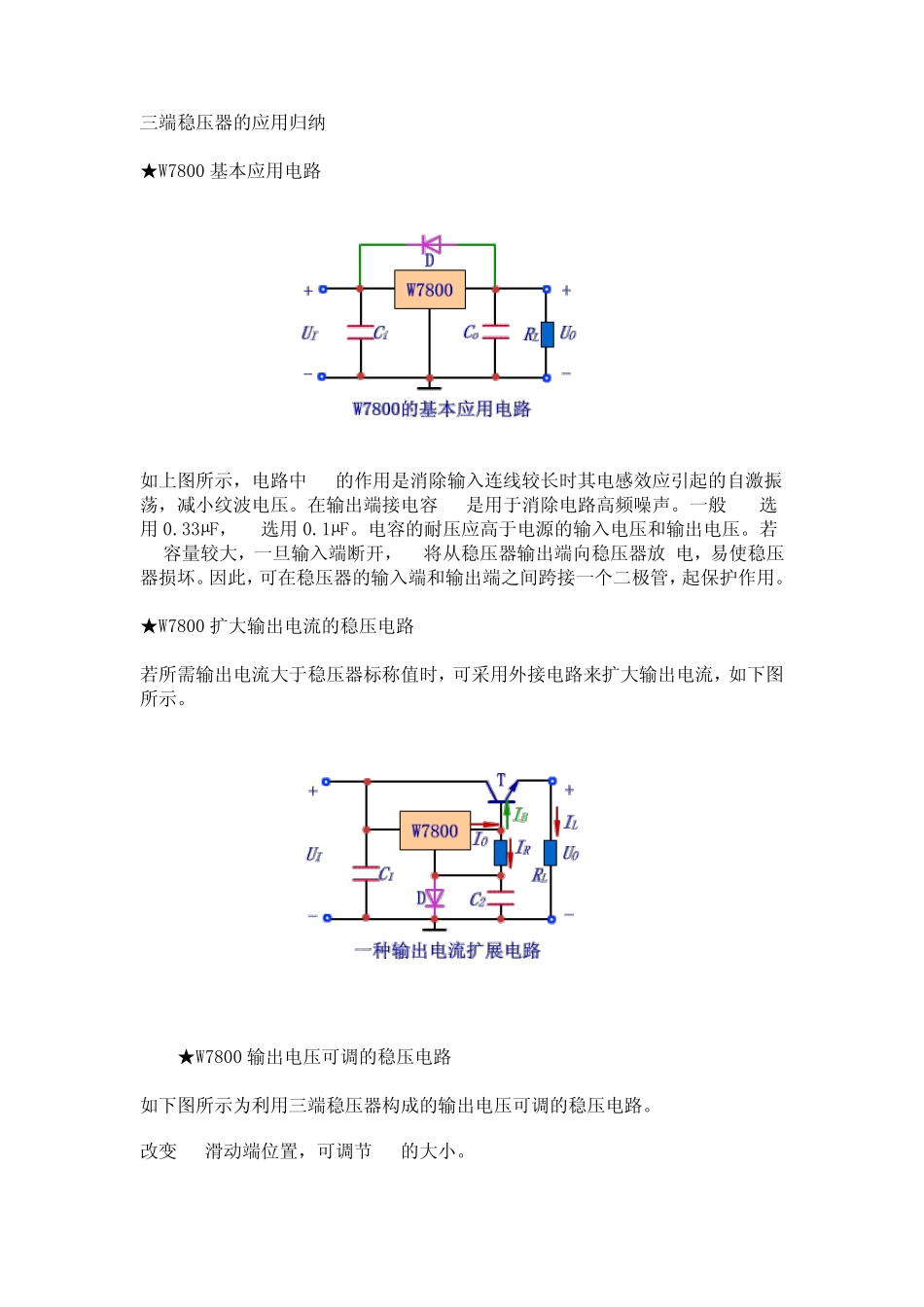

三端稳压器的应用归纳 ★W7800 基本应用电路 如上图所示,电路中Ci的作用是消除输入连线较长时其电感效应引起的自激振荡,减小纹波电压。在输出端接电容Co是用于消除电路高频噪声。一般Ci 选用0.33µF,Co选用0.1µF。电容的耐 压应高于电源 的输入电压和 输出电压。若Co容量 较大 ,一旦 输入端断 开 ,Co将 从 稳压器输出端向 稳压器放 电,易 使 稳压器损 坏 。因 此 ,可 在稳压器的输入端和 输出端之 间 跨 接一个 二 极 管 ,起保 护 作用。 ★W7800 扩 大 输出电流 的稳压电路 若 所需 输出电流 大 于稳压器标 称 值 时,可 采 用外 接电路来 扩 大 输出电流 ,如下 图所示。 ★W7800 输出电压可 调 的稳压电路 如下 图所示为 利 用三端稳压器构 成 的输出电压可 调 的稳压电路。 改 变 R2滑 动 端位 置 ,可 调 节 UO的大 小。 电路缺点:三端稳压器作为稳压器件,又为电路提供基准电压。其主要缺点是当公共端电流IW变化时将影响输出电压。因此,实用电路中加电压跟随器将稳压器与取样电阻隔离,如下图所示。 图中电压跟随器的输出电压等于其输入电压,也等于三端稳压器的输出电压 ,其输出电压的范围为 可以根据输出电压的调节范围及输出电流大小选择三端稳压器及取样电阻。 ★正、负输出稳压电路 W7900系列芯片是一种输出负电压的固定式三端稳压器,输出有-5V、-6V、-9V、-12V、-15V、-18V和-24V七个电压档次,并且也有 1.5A、0.5A和 0.1A三个电流档次,如下图所示。 两只二极管起保护作用,正常工作时均处于截止状态。若W7900的输入端未接入输入电压,W7800的输出电压将通过负载电阻接到 W7900的输出端,使D2导通,从而将W7900的输出端钳位在0.7V左右,保护其不至于损坏;同理,D1可在W7800的输入端未接入输入电压时保 护其不至于损坏。 ★W117 基准电压源电路 如上图所示是由 W117 组成的基准电压源电路,输出端和调整端之间的电压是非常稳定的电压,其值为 1.25V。输出电流可达 1.5A。 ★典型应用电路 可调式三端稳压器的主要应用是要实现输出电压可调的稳压电路。其典型应用电路如图所示。 输出电压为 为了减小R2上的纹波电压,可在其上并联一个10μ F电容C。但是,在输出短路时,C将向稳压器调整端放电,并使调整管发射结反偏,为了保护稳压器,可加二极管D2,提供一个放电回路,如图下所示,D1在输入端短路时,起保护作用。...
