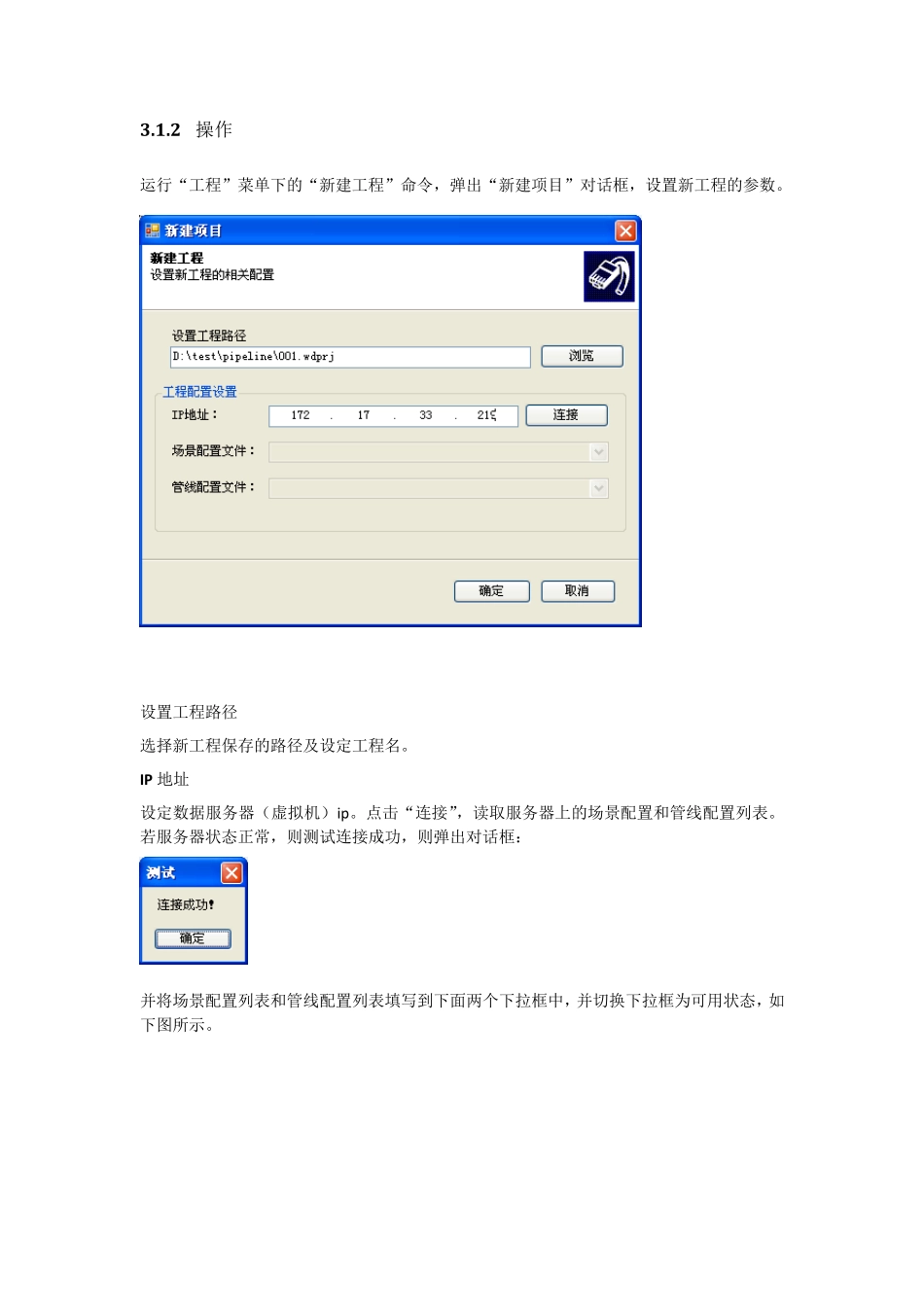

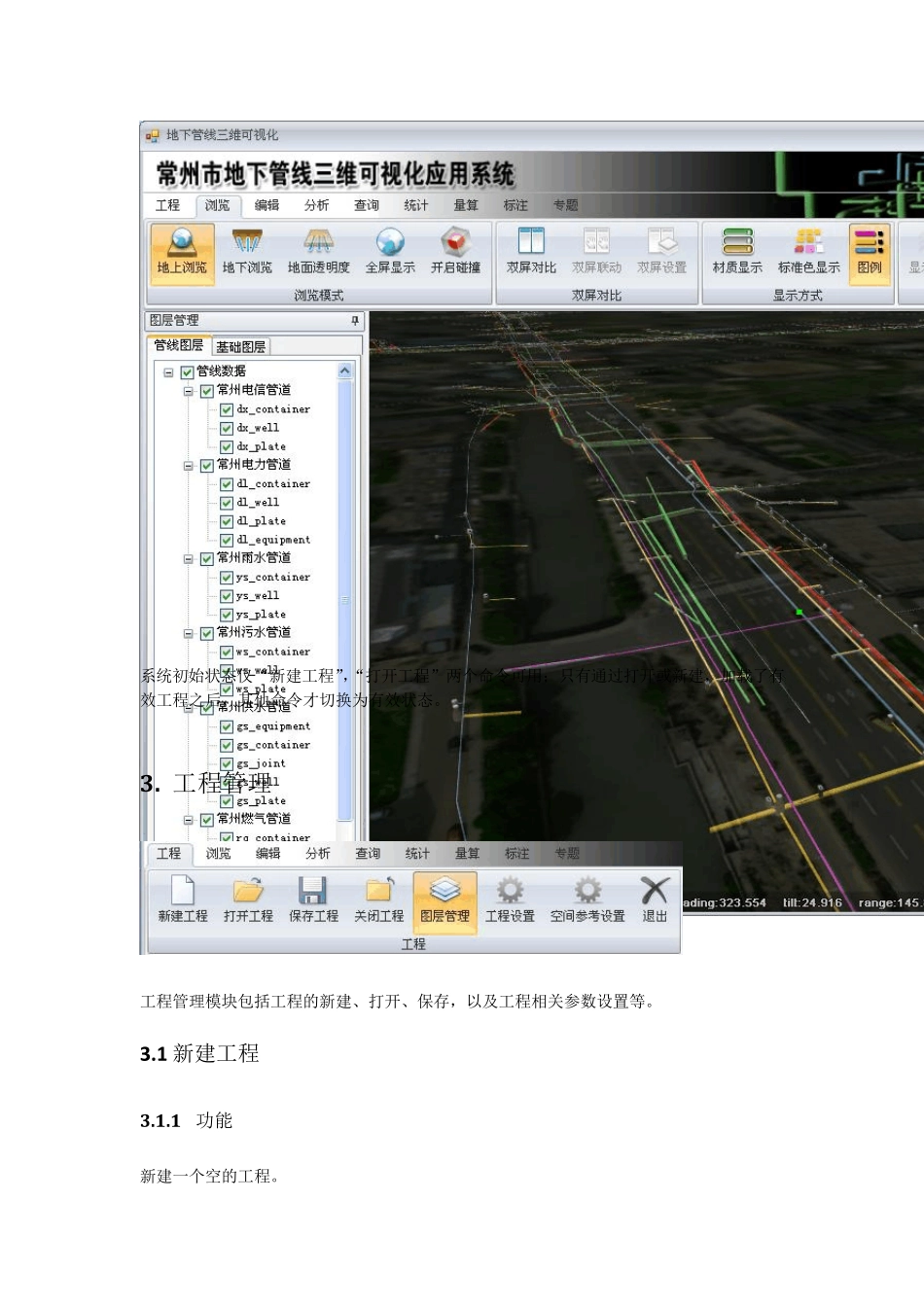

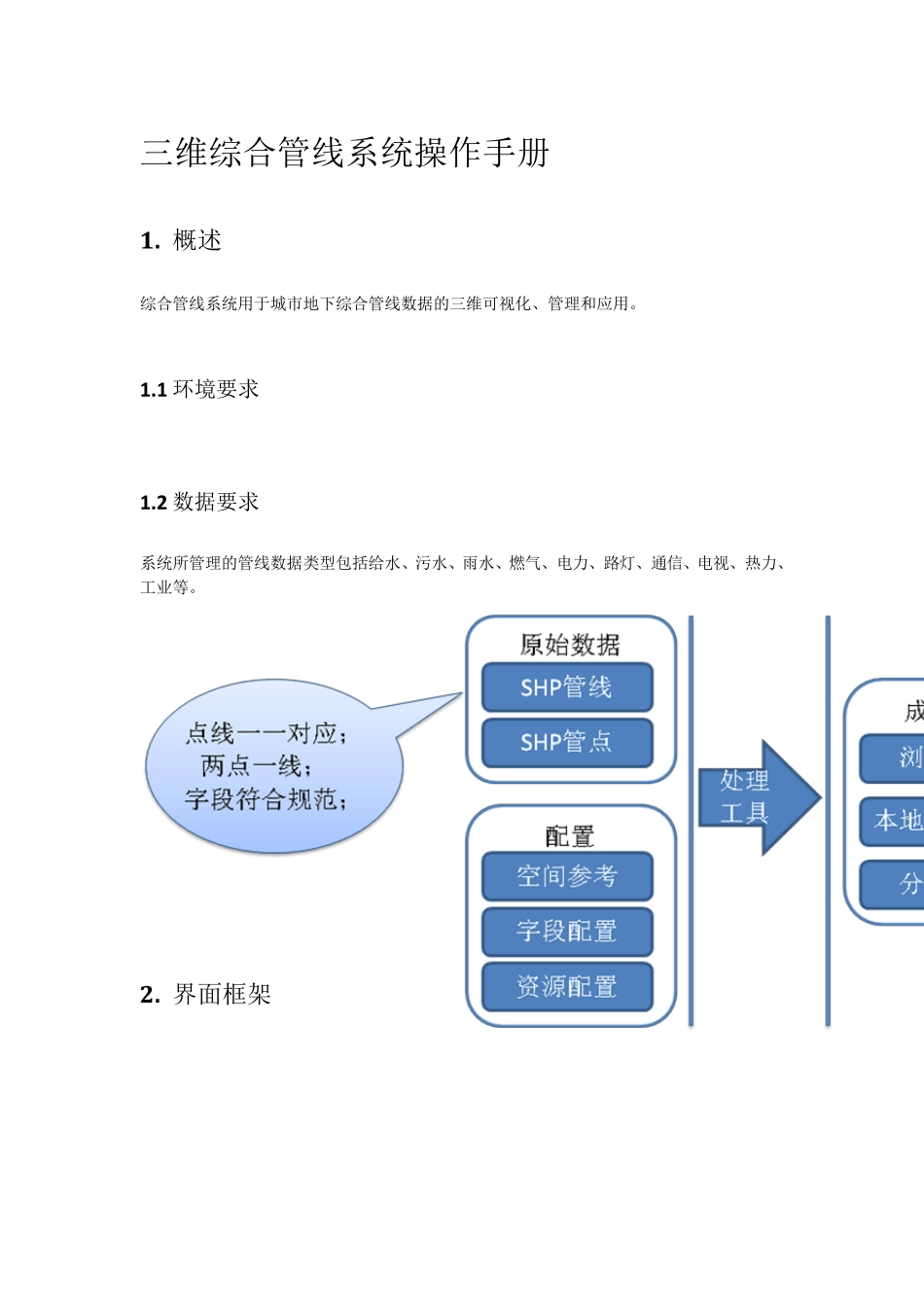

三维综合管线系统操作手册 1. 概述 综合管线系统用于城市地下综合管线数据的三维可视化、管理和应用。 1.1 环境要求 1.2 数据要求 系统所管理的管线数据类型包括给水、污水、雨水、燃气、电力、路灯、通信、电视、热力、工业等。 2. 界面框架 系统初始状态仅“新建工程”,“打开工程”两个命令可用;只有通过打开或新建,加载了有效工程之后,其他命令才切换为有效状态。 3. 工程管理 工程管理模块包括工程的新建、打开、保存,以及工程相关参数设置等。 3.1 新建工程 3.1.1 功能 新建一个空的工程。 3.1.2 操作 运行“工程”菜单下的“新建工程”命令,弹出“新建项目”对话框,设置新工程的参数。 设置工程路径 选择新工程保存的路径及设定工程名。 IP 地址 设定数据服务器(虚拟机)ip 。点击“连接”,读取服务器上的场景配置和管线配置列表。若服务器状态正常,则测试连接成功,则弹出对话框: 并将场景配置列表和管线配置列表填写到下面两个下拉框中,并切换下拉框为可用状态,如下图所示。 场景配置文件 场景配置文件用于配置工程中管线以外的其他显示图层。服务器上可能有多个场景配置,选择新工程所需要使用的配置。 管线配置文件 管线配置文件用于配置管线显示图层及相应的服务链接。服务器上可能有多个管线配置,选择新工程所需要使用的配置。 确定 点击“确定”,新工程创建并自动保存。 3.2 打开工程 3.2.1 功能 打开已存在的管线工程文件。 3.2.2 操作 运行“工程”菜单下的“打开工程”命令,弹出文件选择对话框,用户选择需要打开的工程文件(文件类型为*.w dprj)。点击“打开”按钮,系统加载新的工程作为当前工程。 3.3 保存工程 3.3.1 功能 用于保存当前活动的工程。 3.3.2 操作 运行“工程”菜单下的“保存工程”命令,保存当前工程,路径为新建或打开时的路径。 3.3.3 说明 当在系统中进行过隧道、标注、管段等的编辑(增加、删除、修改等)后,应该通过“保存工程”命令存储当前工程中的数据。 3.4 关闭工程 3.4.1 功能 关闭当前工程,但并不退出程序。 3.4.2 操作 运行“工程”菜单下的“关闭工程”命令,关闭当前工程。系统恢复到初始状态。 3.4.3 说明 关闭前首先判断工程是否有变化,如果有变化提示是否保存工程。 3.5 图层管理 3.5.1 功能 打开图层管理窗口,对系统中的基础图层和管线图层进行管理。 3.5.2 操作 运行“工程”菜单下的“...
