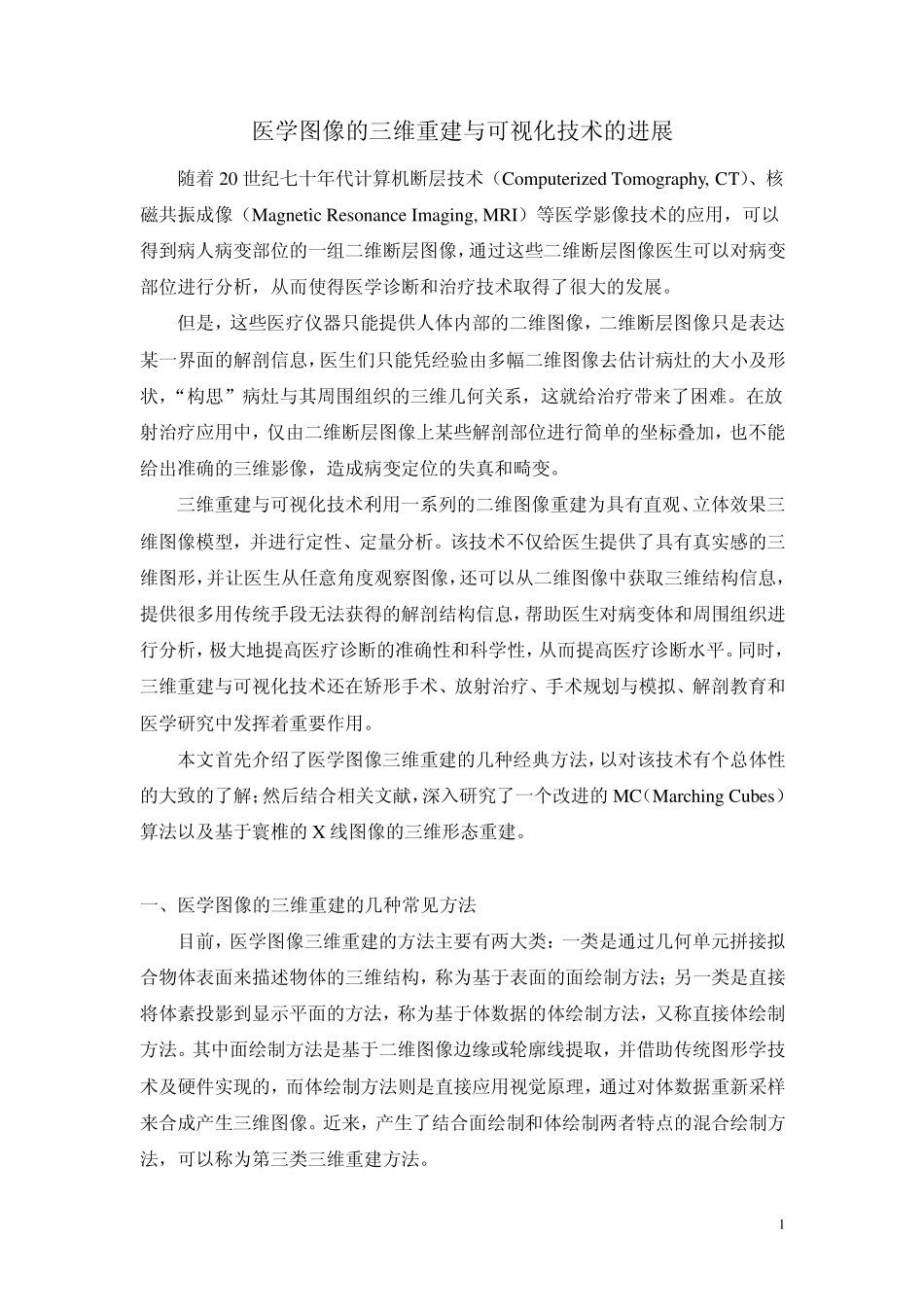

1 医学图像的三维重建与可视化技术的进展 随着20 世纪七十年代计算机断层技术（Computerized Tomography, CT）、核磁共振成像（Magnetic Resonance Imaging, MRI）等医学影像技术的应用，可以得到病人病变部位的一组二维断层图像，通过这些二维断层图像医生可以对病变部位进行分析，从而使得医学诊断和治疗技术取得了很大的发展。 但是，这些医疗仪器只能提供人体内部的二维图像，二维断层图像只是表达某一界面的解剖信息，医生们只能凭经验由多幅二维图像去估计病灶的大小及形状，“构思”病灶与其周围组织的三维几何关系，这就给治疗带来了困难。在放射治疗应用中，仅由二维断层图像上某些解剖部位进行简单的坐标叠加，也不能给出准确的三维影像，造成病变定位的失真和畸变。 三维重建与可视化技术利用一系列的二维图像重建为具有直观、立体效果三维图像模型，并进行定性、定量分析。该技术不仅给医生提供了具有真实感的三维图形，并让医生从任意角度观察图像，还可以从二维图像中获取三维结构信息，提供很多用传统手段无法获得的解剖结构信息，帮助医生对病变体和周围组织进行分析，极大地提高医疗诊断的准确性和科学性，从而提高医疗诊断水平。同时，三维重建与可视化技术还在矫形手术、放射治疗、手术规划与模拟、解剖教育和医学研究中发挥着重要作用。 本文首先介绍了医学图像三维重建的几种经典方法，以对该技术有个总体性的大致的了解；然后结合相关文献，深入研究了一个改进的MC（Marching Cubes）算法以及基于寰椎的X 线图像的三维形态重建。 一、医学图像的三维重建的几种常见方法 目前，医学图像三维重建的方法主要有两大类：一类是通过几何单元拼接拟合物体表面来描述物体的三维结构，称为基于表面的面绘制方法；另一类是直接将体素投影到显示平面的方法，称为基于体数据的体绘制方法，又称直接体绘制方法。其中面绘制方法是基于二维图像边缘或轮廓线提取，并借助传统图形学技术及硬件实现的，而体绘制方法则是直接应用视觉原理，通过对体数据重新采样来合成产生三维图像。近来，产生了结合面绘制和体绘制两者特点的混合绘制方法，可以称为第三类三维重建方法。 2 （一）面绘制方法 面绘制[1]是最早应用于医学图像三维显示的技术。它通过平面元来近似和逼近物体表面，是一种表面的提取和显示技术。面绘制的基本思想是提取感兴趣物体的表面信息，再用绘制算法根据光照、明暗模型进行消隐和渲染后得到显示图像。其基...
