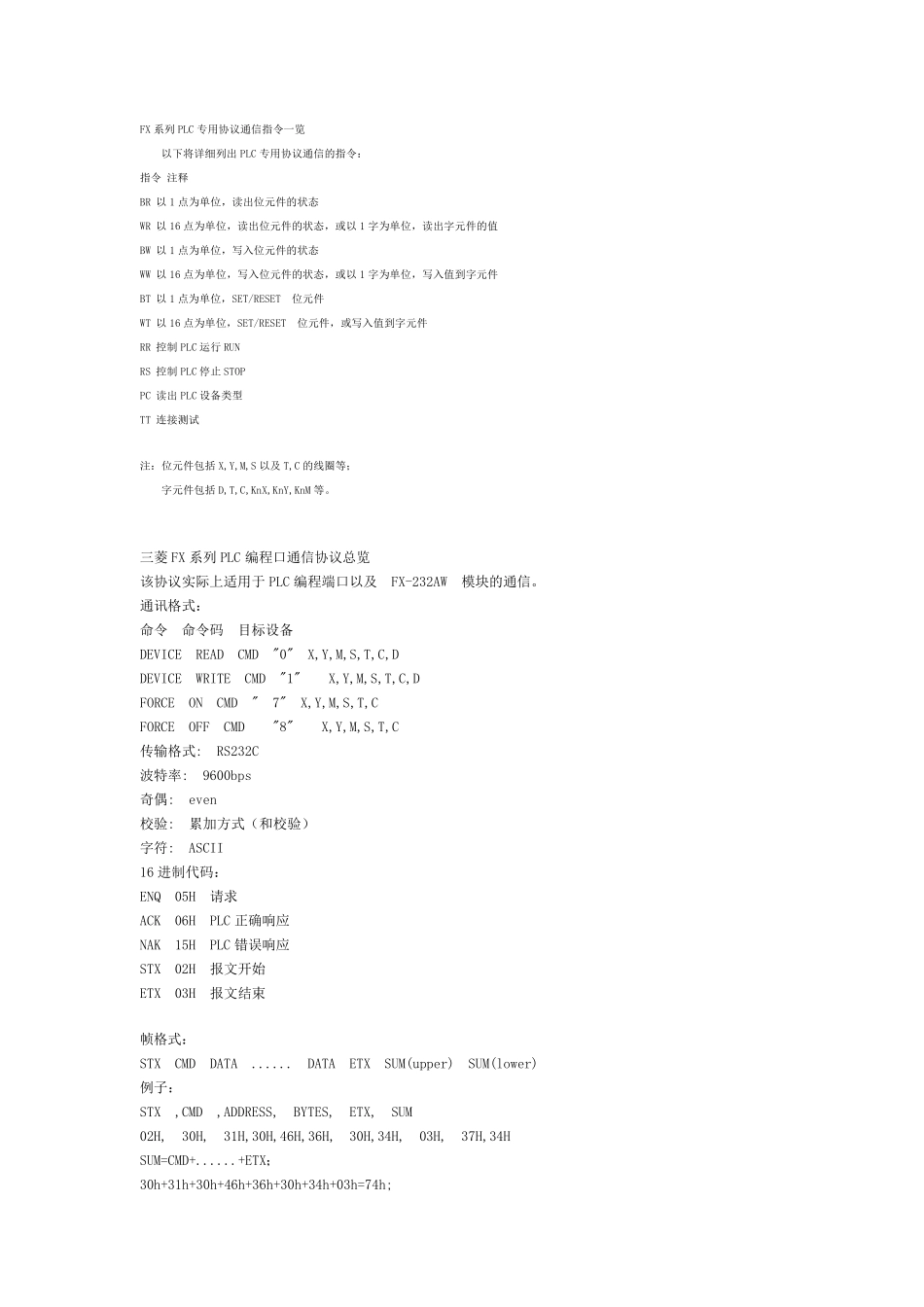

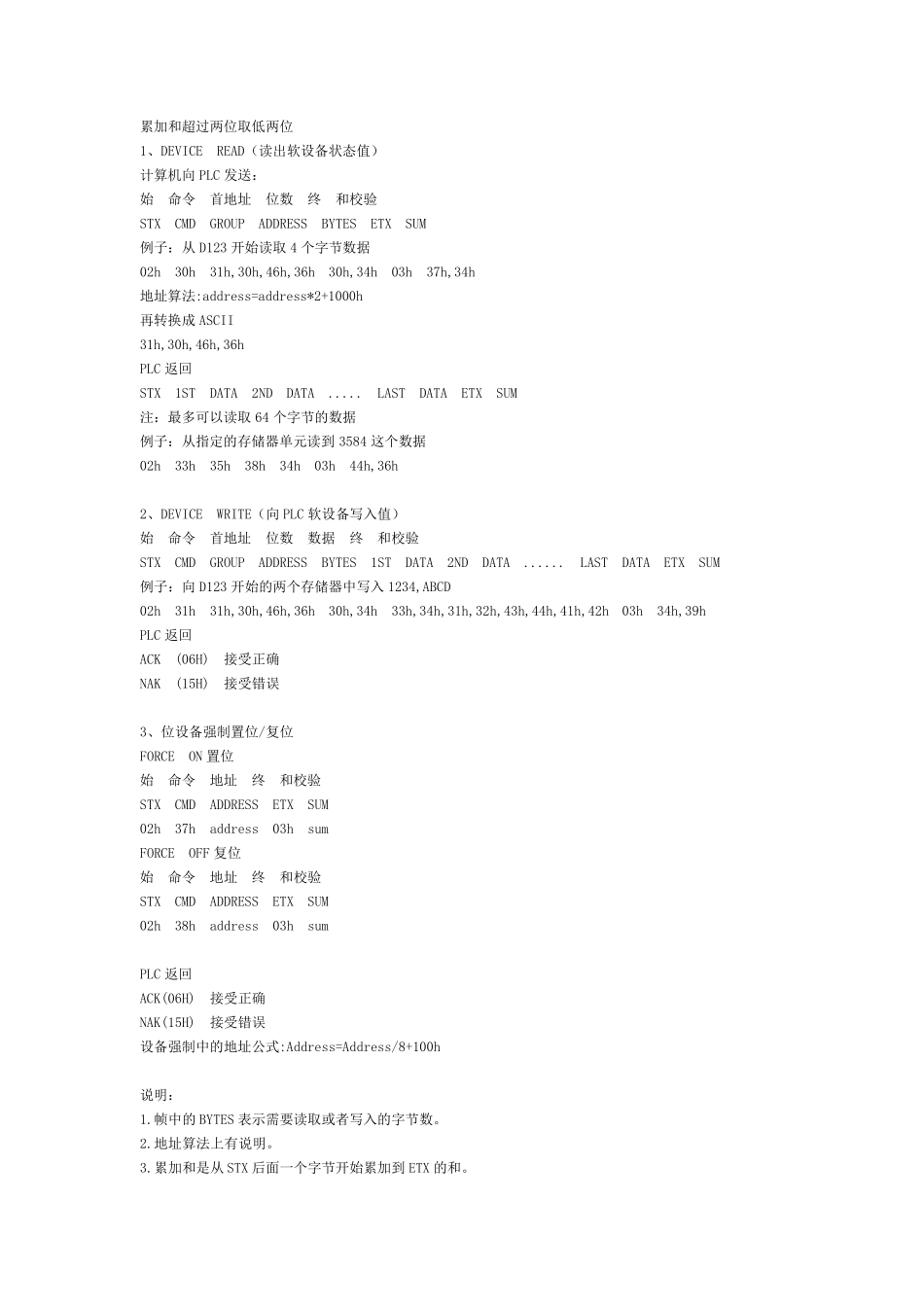

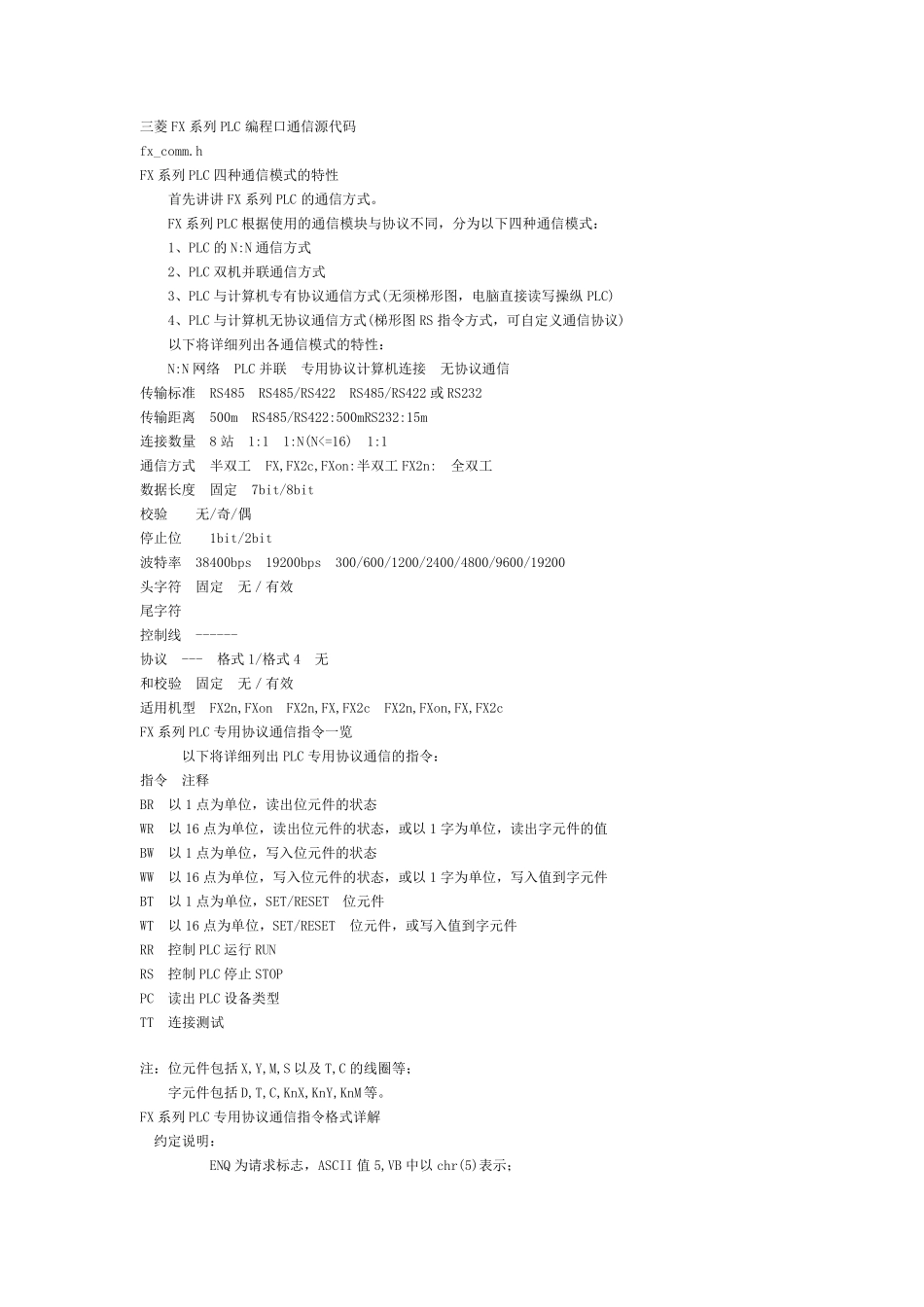

FX 系列PLC 专用协议通信指令一览 以下将详细列出PLC 专用协议通信的指令： 指令 注释 BR 以1 点为单位，读出位元件的状态 WR 以16 点为单位，读出位元件的状态，或以1 字为单位，读出字元件的值 BW 以1 点为单位，写入位元件的状态 WW 以16 点为单位，写入位元件的状态，或以1 字为单位，写入值到字元件 BT 以1 点为单位，SET/RESET 位元件 WT 以16 点为单位，SET/RESET 位元件，或写入值到字元件 RR 控制PLC 运行RUN RS 控制PLC 停止STOP PC 读出PLC 设备类型 TT 连接测试 注：位元件包括X,Y,M,S 以及T,C 的线圈等； 字元件包括D,T,C,KnX,KnY,KnM 等。 三菱 FX 系列PLC 编程口通信协议总览 该协议实际上适用于 PLC 编程端口以及 FX-232AW 模块的通信。 通讯格式： 命令 命令码 目标设备 DEVICE READ CMD "0" X,Y,M,S,T,C,D DEVICE WRITE CMD "1" X,Y,M,S,T,C,D FORCE ON CMD " 7" X,Y,M,S,T,C FORCE OFF CMD "8" X,Y,M,S,T,C 传输格式: RS232C 波特率: 9600bps 奇偶: even 校验: 累加方式（和校验） 字符: ASCII 16 进制代码： ENQ 05H 请求 ACK 06H PLC 正确响应 NAK 15H PLC 错误响应 STX 02H 报文开始 ETX 03H 报文结束 帧格式： STX CMD DATA ...... DATA ETX SUM(upper) SUM(lower) 例子： STX ,CMD ,ADDRESS, BYTES, ETX, SUM 02H, 30H, 31H,30H,46H,36H, 30H,34H, 03H, 37H,34H SUM=CMD+......+ETX； 30h+31h+30h+46h+36h+30h+34h+03h=74h; 累加和超过两位取低两位 1、DEVICE READ（读出软设备状态值） 计算机向 PLC 发送： 始 命令 首地址 位数 终 和校验 STX CMD GROUP ADDRESS BYTES ETX SUM 例子：从 D123 开始读取4 个字节数据 02h 30h 31h,30h,46h,36h 30h,34h 03h 37h,34h 地址算法:address=address*2+1000h 再转换成 ASCII 31h,30h,46h,36h PLC 返回 STX 1ST DATA 2ND DATA ..... LAST DATA ETX SUM 注：最多可以读取64 个字节的数据 例子：从指定的存储器单元读到 3584 这个数据 02h 33h 35h 38h 34h 03h 44h,36h 2、DEVICE WRITE（向 PLC 软设备写入值） 始 命令 首地址 位数 数据 终 和校验 STX CMD GROUP ADDRESS BYTES 1ST DATA 2ND DATA ...... LAST DATA ETX SUM 例子：向 D123 开始的两个...
