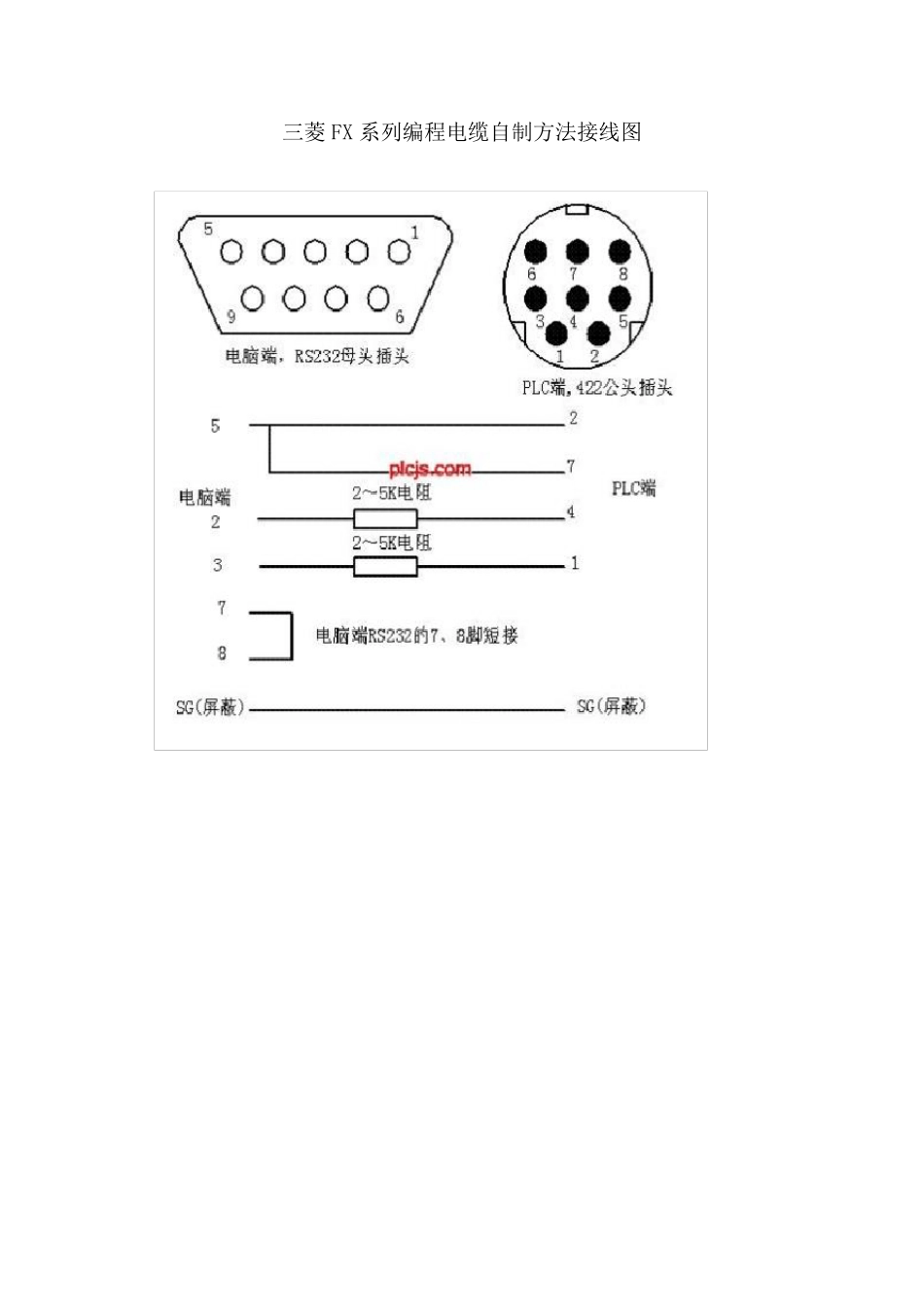

三菱FX系列编程电缆自制方法接线图VIP专享

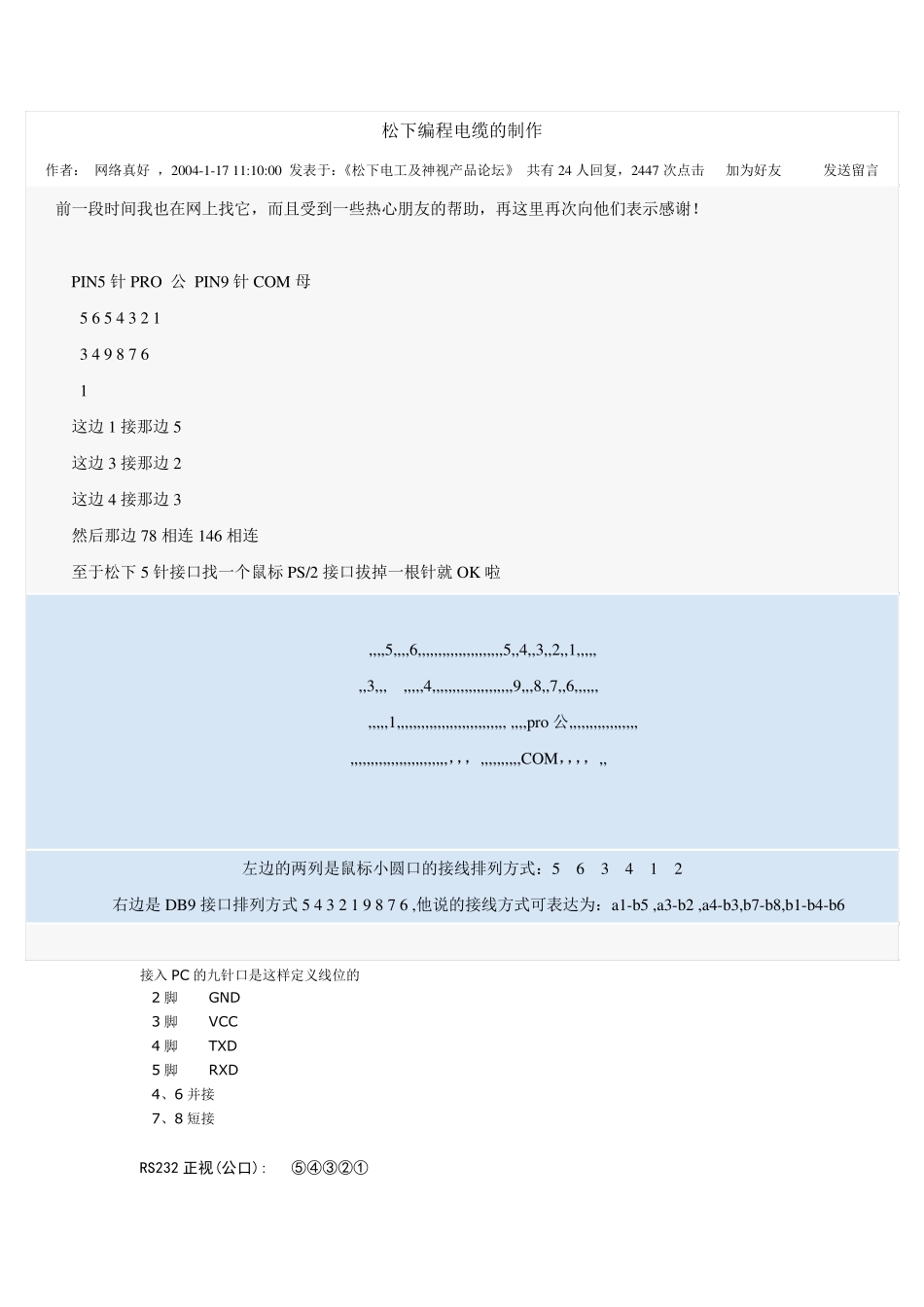

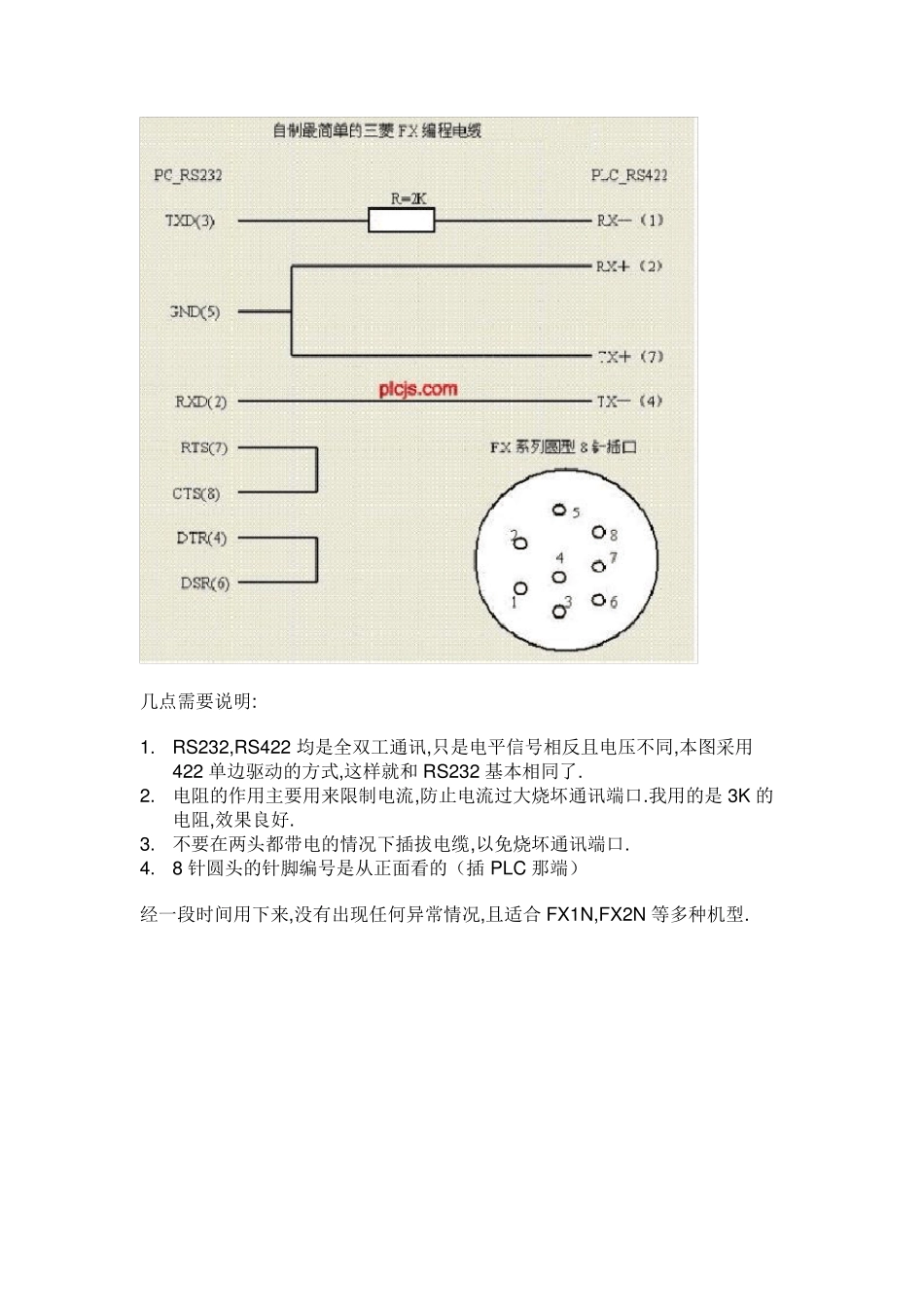

三菱 FX 系列编程电缆自制方法接线图 几点需要说明: 1. RS232,RS422 均是全双工通讯,只是电平信号相反且电压不同,本图采用422 单边驱动的方式,这样就和RS232 基本相同了. 2. 电阻的作用主要用来限制电流,防止电流过大烧坏通讯端口.我用的是3K 的电阻,效果良好. 3. 不要在两头都带电的情况下插拔电缆,以免烧坏通讯端口. 4. 8 针圆头的针脚编号是从正面看的（插PLC 那端） 经一段时间用下来,没有出现任何异常情况,且适合 FX1N,FX2N 等多种机型. 松下编程电缆的制作 作者： 网络真好 ，2004-1-17 11:10:00 发表于：《松下电工及神视产品论坛》 共有24 人回复，2447 次点击 加为好友 发送留言 前一段时间我也在网上找它，而且受到一些热心朋友的帮助，再这里再次向他们表示感谢！ PIN5 针PRO 公 PIN9 针COM 母 5 6 5 4 3 2 1 3 4 9 8 7 6 1 这边1 接那边5 这边3 接那边2 这边4 接那边3 然后那边78 相连146 相连 至于松下5 针接口找一个鼠标PS/2 接口拔掉一根针就OK 啦 ,,,,5,,,,6,,,,,,,,,,,,,,,,,,,,,5,,4,,3,,2,,1,,,,, ,,3,,, ,,,,,4,,,,,,,,,,,,,,,,,,,,9,,,8,,7,,6,,,,,, ,,,,,1,,,,,,,,,,,,,,,,,,,,,,,,,,, ,,,,pro 公,,,,,,,,,,,,,,,,, ,,,,,,,,,,,,,,,,,,,,,,,,，，，,,,,,,,,,,COM，，，，,, 左边的两列是鼠标小圆口的接线排列方式：5 6 3 4 1 2 右边是DB9 接口排列方式5 4 3 2 1 9 8 7 6 ,他说的接线方式可表达为：a1-b5 ,a3-b2 ,a4-b3,b7-b8,b1-b4-b6 接入PC 的九针口是这样定义线位的 2 脚 GND 3 脚 VCC 4 脚 TXD 5 脚 RXD 4、6 并接 7、8 短接 RS232 正视(公口): ⑤④③②① ⑨⑧⑦⑥ PS/2 正视(插座): (G) (6)□(1) (5) (2) (4)(3) 接法: RS232 PS/2 ①-------空 ②-------(4) ③-------(6) ④-------(1) ⑤-------(2) ⑥-------(1) ⑦-------(5) ⑧-------空 ⑨-------空 空-------(3) (G)-------(G) 菱 U SB-SC09 U SB 接口的三菱 PLC 编程接口转换电缆， U SB/RS422 接口，通用于三菱 FX 和 A 系列 PLC ， 3 米，带通信指示灯，最大通信距离可达 2 公里。 SC-09 RS232 接口的三菱 PLC 编程电缆， RS232/RS422 接口，通用于三菱 FX 和 A 系列 PLC ， 3 米，红色，带通信指示灯。 SC-09+ 光电隔离型 SC-09 接口， RS232/RS422 隔离，通讯距离可达...
