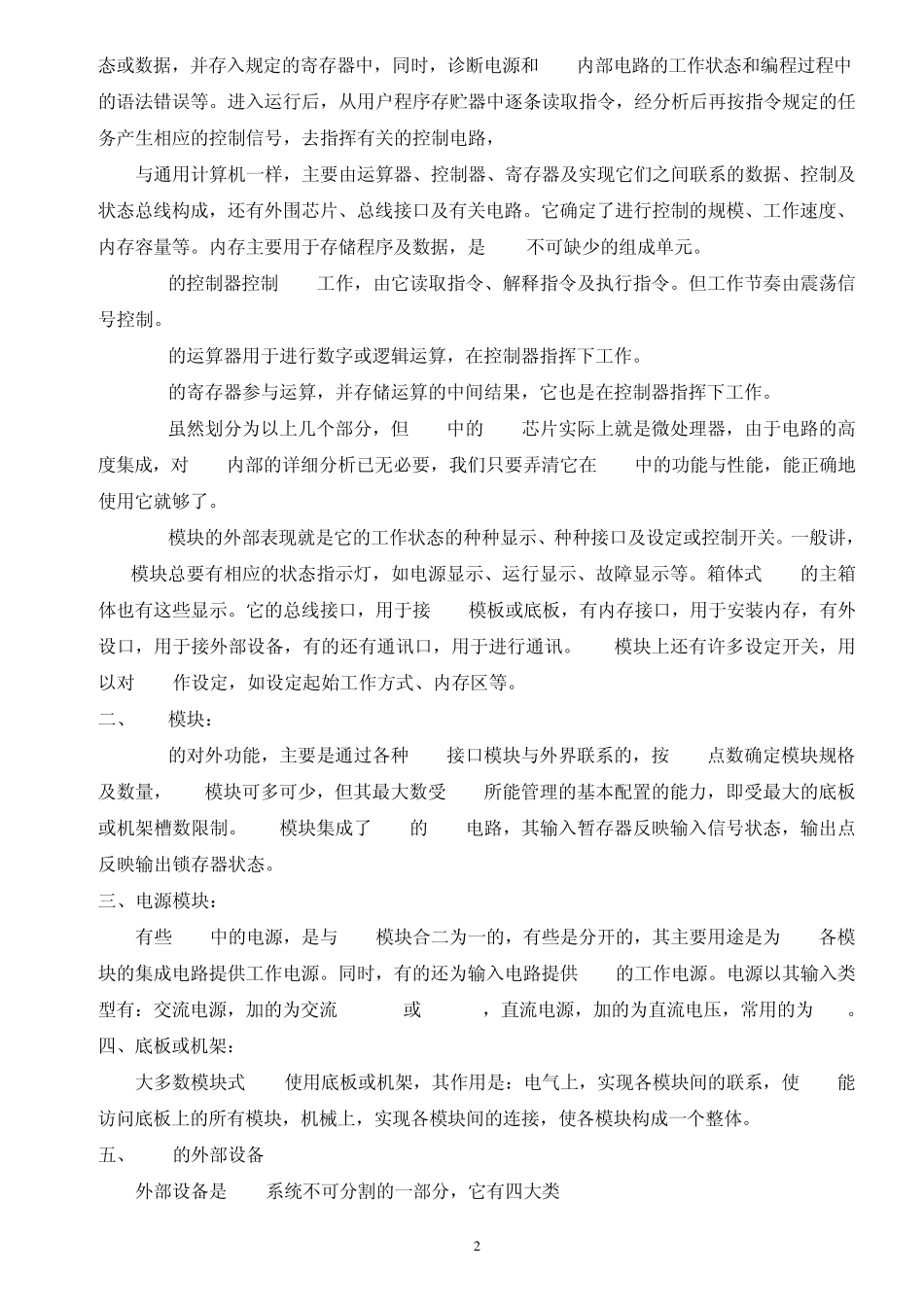

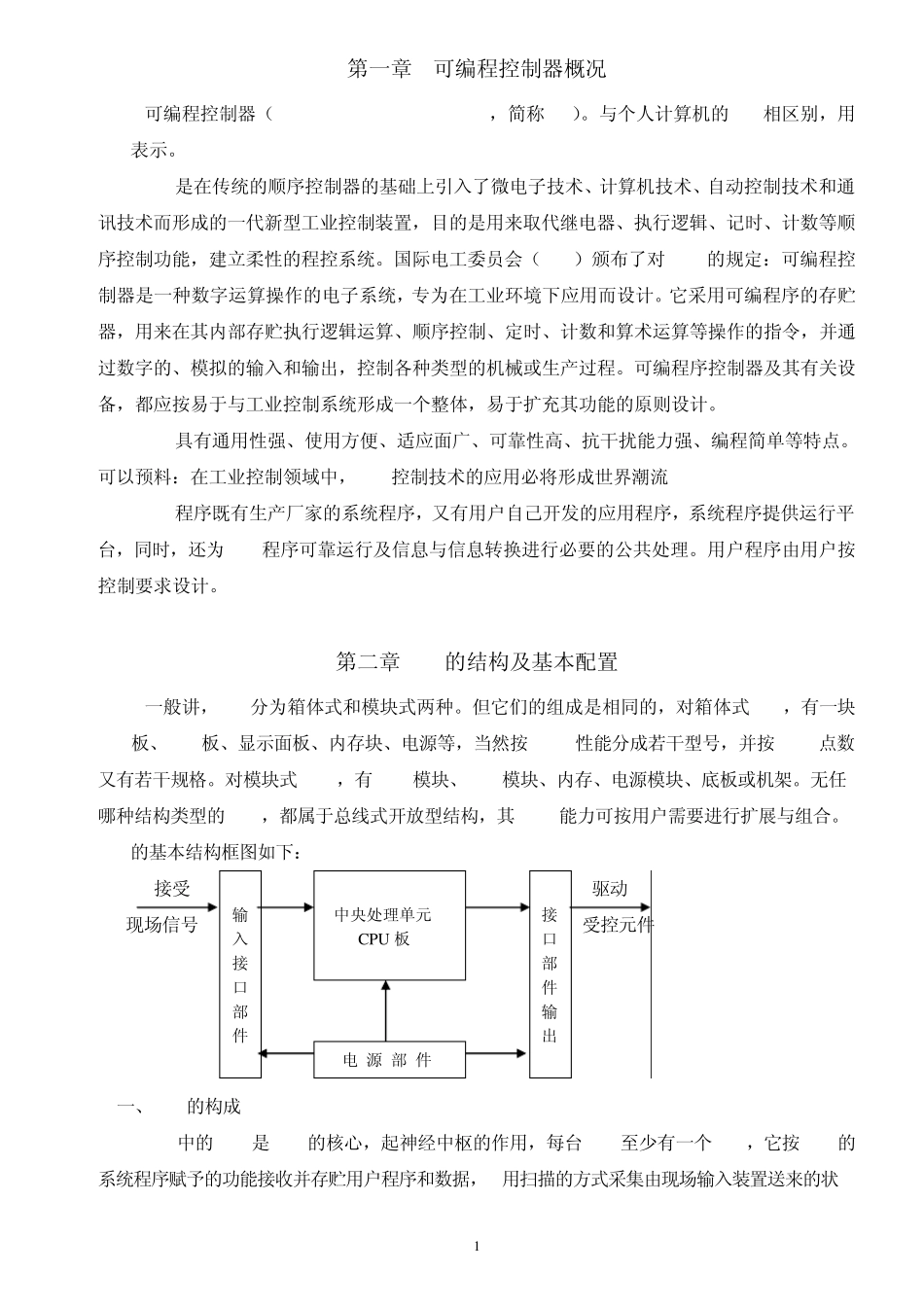

1 第一章 可编程控制器概况 可编程控制器(PROGRAMMABLE CONTROLLER,简称PC)。与个人计算机的PC相区别,用PLC表示。 PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置,目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能,建立柔性的程控系统。国际电工委员会(IEC)颁布了对 PLC的规定:可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。它采用可编程序的存贮器,用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字的、模拟的输入和输出,控制各种类型的机械或生产过程。可编程序控制器及其有关设备,都应按易于与工业控制系统形成一个整体,易于扩充其功能的原则设计。 PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。可以预料:在工业控制领域中,PLC控制技术的应用必将形成世界潮流 PLC程序既有生产厂家的系统程序,又有用户自己开发的应用程序,系统程序提供运行平台,同时,还为 PLC程序可靠运行及信息与信息转换进行必要的公共处理。用户程序由用户按控制要求设计。 第二章PLC的结构及基本配置 一般讲,PLC分为箱体式和模块式两种。但它们的组成是相同的,对箱体式 PLC,有一块CPU板、I/O板、显示面板、内存块、电源等,当然按 CPU性能分成若干型号,并按 I/O点数又有若干规格。对模块式 PLC,有 CPU模块、I/O模块、内存、电源模块、底板或机架。无任哪种结构类型的PLC,都属于总线式开放型结构,其 I/O能力可按用户需要进行扩展与组合。PLC的基本结构框图如下: 接受 驱动 现场信号 受控元件 一、CPU的构成 PLC中的CPU是PLC的核心,起神经中枢的作用,每台 PLC至少有一个CPU,它按 PLC的系统程序赋予的功能接收并存贮用户程序和数据,用扫描的方式采集由现场输入装置送来的状 输入接口部件 中央处理单元 CPU 板 电 源 部 件 接口部件输出 2 态或数据,并存入规定的寄存器中,同时,诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后,从用户程序存贮器中逐条读取指令,经分析后再按指令规定的任务产生相应的控制信号,去指挥有关的控制电路, 与通用计算机一样,主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成,还有外围芯片、总线接口及有关电路。它确定了进行控制的...
