如何快速读懂PLC梯形图

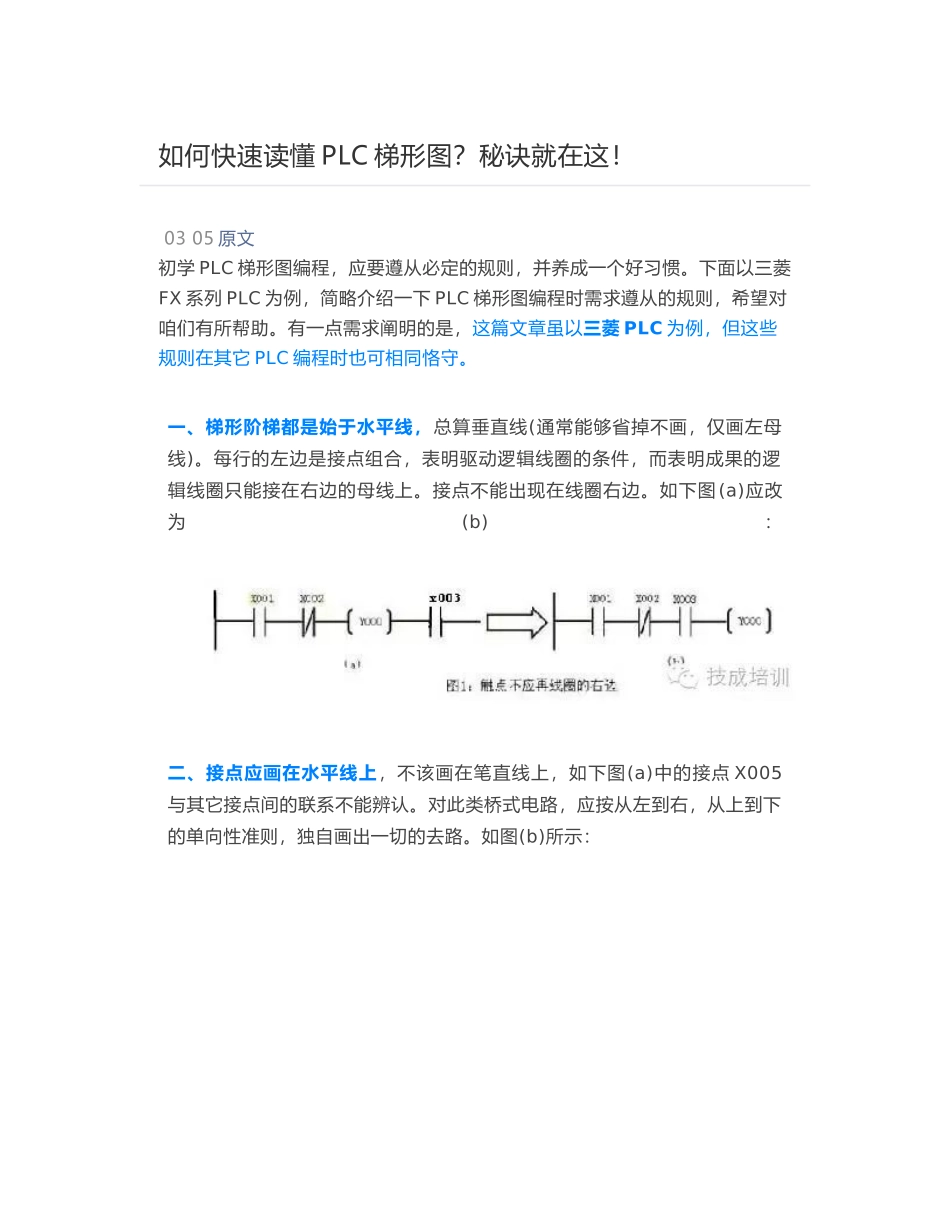

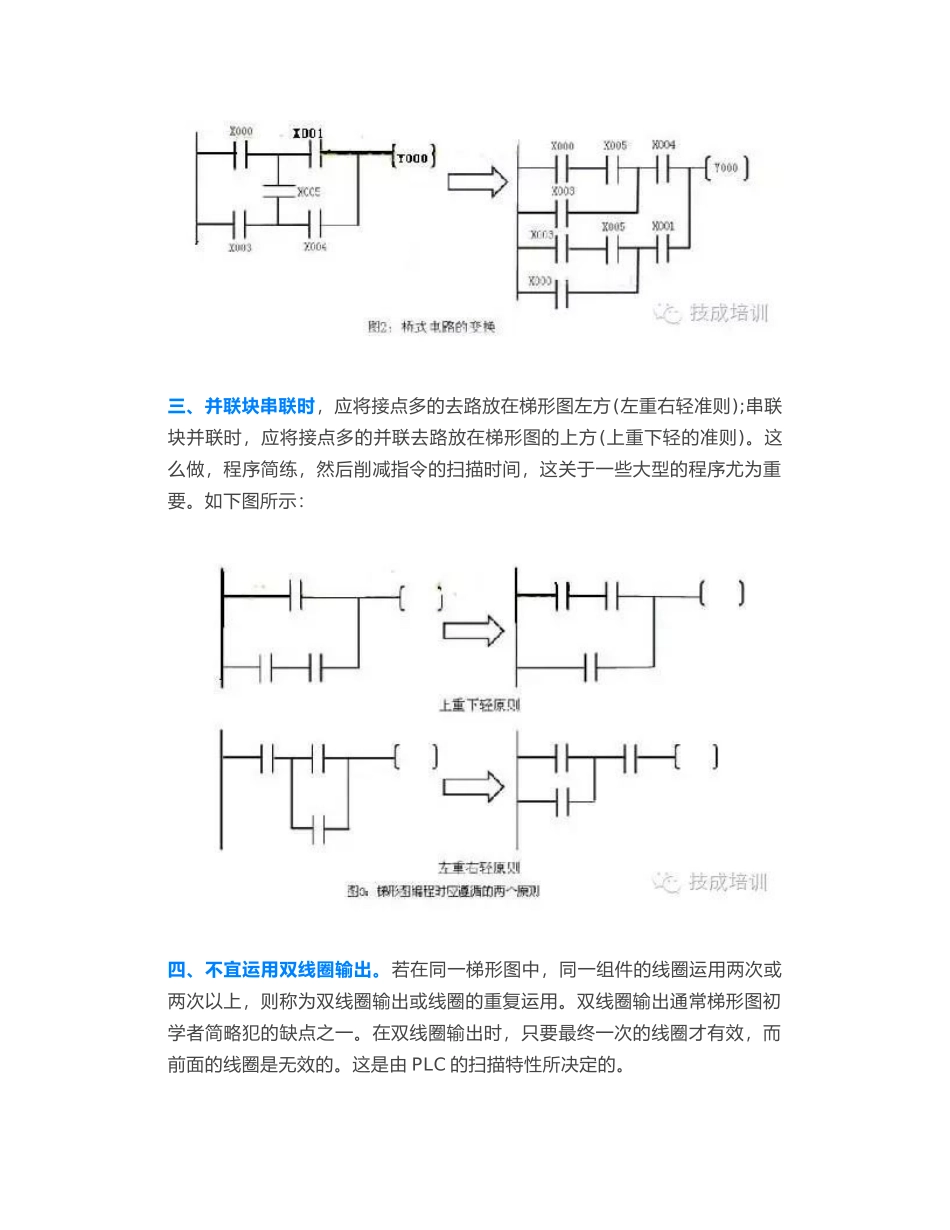

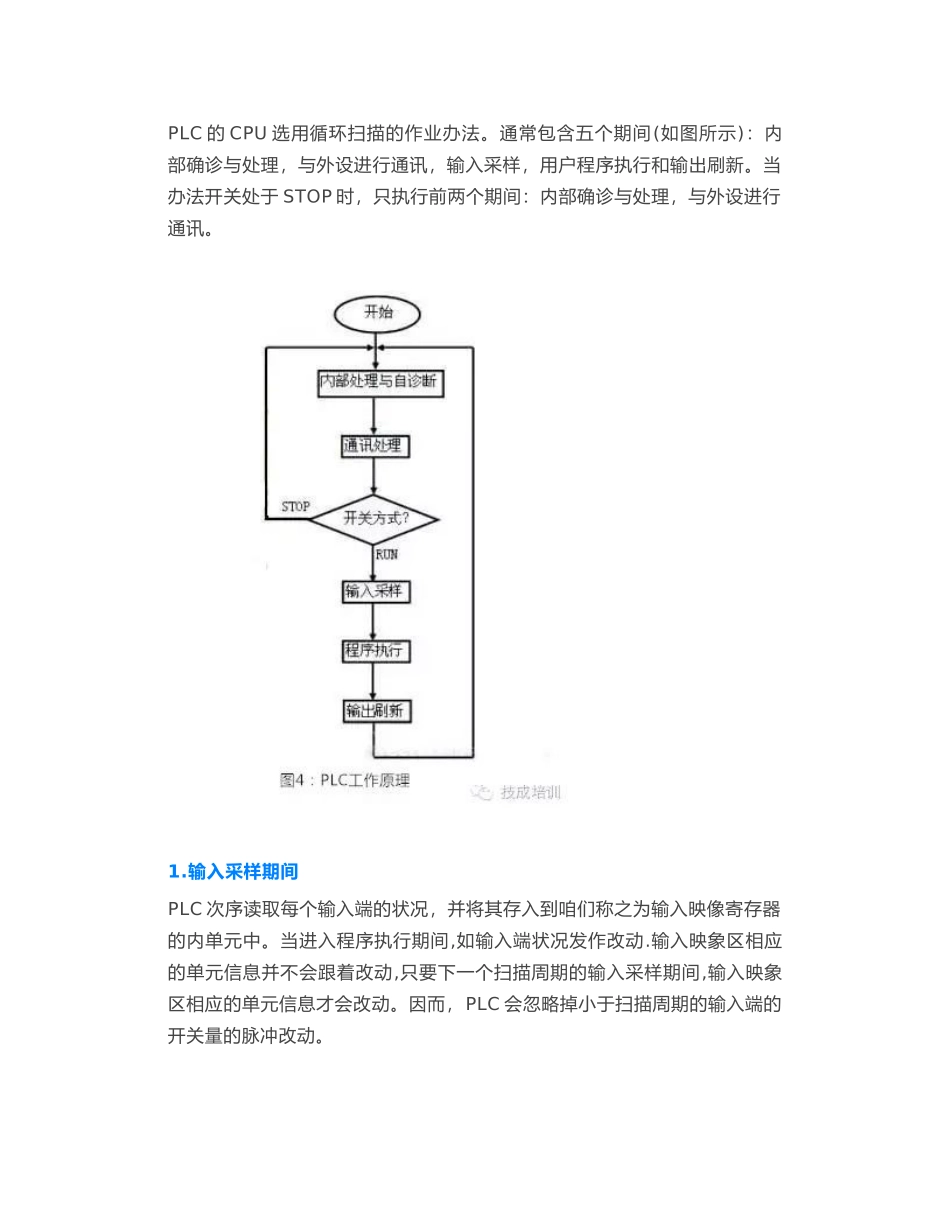

如何快速读懂 PLC 梯形图？秘诀就在这！ 03 05 原文初学 PLC 梯形图编程，应要遵从必定的规则，并养成一个好习惯。下面以三菱FX 系列 PLC 为例，简略介绍一下 PLC 梯形图编程时需求遵从的规则，希望对咱们有所帮助。有一点需求阐明的是，这篇文章虽以三菱 PLC 为例，但这些规则在其它 PLC 编程时也可相同恪守。一、梯形阶梯都是始于水平线，总算垂直线(通常能够省掉不画，仅画左母线)。每行的左边是接点组合，表明驱动逻辑线圈的条件，而表明成果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如下图 (a)应改为(b)：二、接点应画在水平线上，不该画在笔直线上，如下图(a)中的接点 X005与其它接点间的联系不能辨认。对此类桥式电路，应按从左到右，从上到下的单向性准则，独自画出一切的去路。如图(b)所示：三、并联块串联时，应将接点多的去路放在梯形图左方(左重右轻准则);串联块并联时，应将接点多的并联去路放在梯形图的上方(上重下轻的准则)。这么做，程序简练，然后削减指令的扫描时间，这关于一些大型的程序尤为重要。如下图所示：四、不宜运用双线圈输出。若在同一梯形图中，同一组件的线圈运用两次或两次以上，则称为双线圈输出或线圈的重复运用。双线圈输出通常梯形图初学者简略犯的缺点之一。在双线圈输出时，只要最终一次的线圈才有效，而前面的线圈是无效的。这是由 PLC 的扫描特性所决定的。PLC 的 CPU 选用循环扫描的作业办法。通常包含五个期间(如图所示)：内部确诊与处理，与外设进行通讯，输入采样，用户程序执行和输出刷新。当办法开关处于 STOP 时，只执行前两个期间：内部确诊与处理，与外设进行通讯。1.输入采样期间PLC 次序读取每个输入端的状况，并将其存入到咱们称之为输入映像寄存器的内单元中。当进入程序执行期间,如输入端状况发作改动.输入映象区相应的单元信息并不会跟着改动,只要下一个扫描周期的输入采样期间,输入映象区相应的单元信息才会改动。因而，PLC 会忽略掉小于扫描周期的输入端的开关量的脉冲改动。2.程序执行期间PLC 从程序 0 步开始，按先上后下，先左后右的次序扫描用户程序并进行逻辑运算。PLC 按输入映象区的内容进行逻辑运算，并把运算成果写入到输出映象区，而不是直接输出到端子。3.输出刷新期间PLC 依据输出映象区的内容改动输出端子的状况。这才是 PLC 的实际输出。以上简略阐明晰 PLC 的作业原理，下面咱们再以实例阐明为何编写梯形图程序 ...
