三菱_FX系列PLC串口通讯配置方法

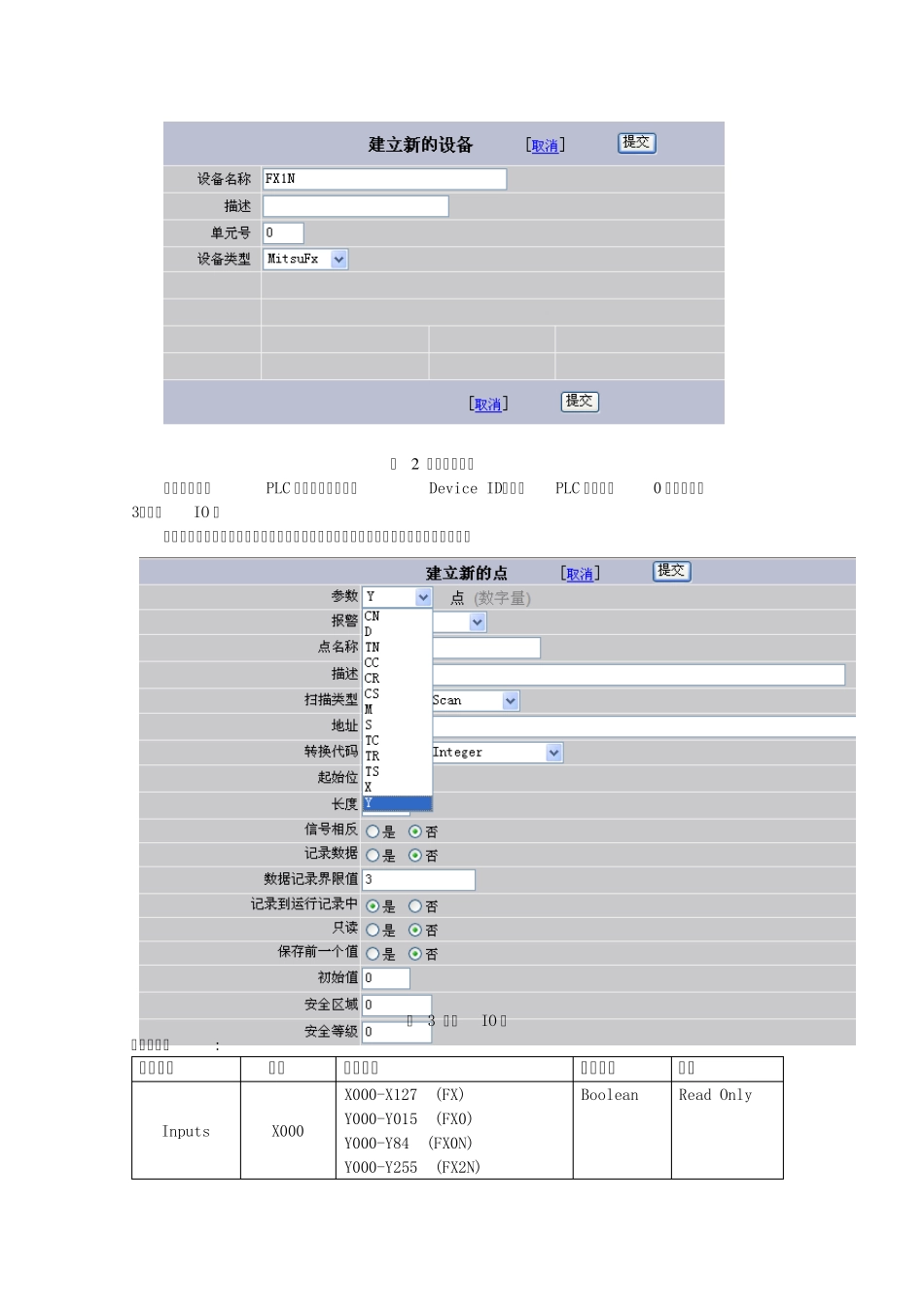

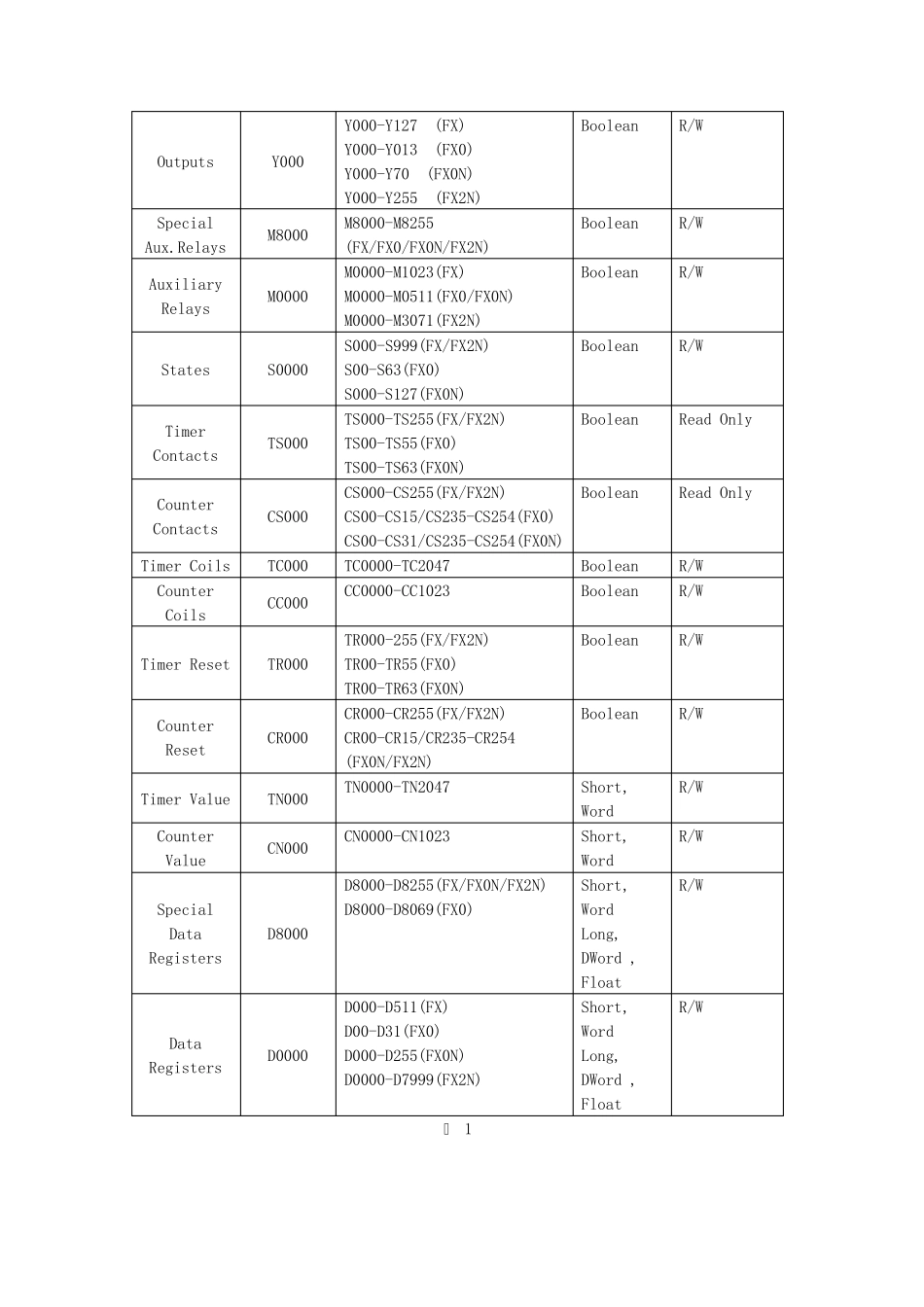

WebAccess 与 三菱 FX 系列PLC 串口通讯配置方法 WebAccess 三菱FX 系列驱动支持以下型号PLC： FX, FX0, FX0N, FX1N,FX2N,FX1S 等。FX 系列PLC 与上位机软件的通讯方式分为：RS232 与 RS485 两种模式，默认通讯参数如下：波特率：9600，数据位：7 位，停止位：1 位，奇偶校验：偶校验，下面分别从两个方面进行配置说明： 一、RS232 方式通讯 通常情况下，三菱FX 系列PLC 通过编程口（PS/2）与上位机软件进行RS232 模式通讯，此时PLC 中不需要做特殊配置，只需在WebAccess 中将PLC 对应的通讯参数匹配即可。步骤如下： 1、添加通讯端口 图 1 添加通讯端口 数据流控（Flow Control）：Rts、 Dtr 握手协议 当使用RS232/RS485 转换器进行通讯连接时，数据流控信号将根据该转换器的流 控功能来决定。有些RS232/RS485 转换器不需要软件做任何类型的握手协议，而有些 则需要软件进行Rts 信号握手协议。强烈建议用户选择具有自动流控的RS232/RS485 转换器。 2、添加设备 图 2 设备参数配置 单元号：实际PLC 的串行地址号，即Device ID。单个PLC 可以默认0 进行通讯。 3、添加IO 点 根据下图中的“参数”栏选择合适的参数类型（模拟量、数字量）和相应的转换代码。 图 3 添加IO 点 参数地址表: 参数类型 模板 量程范围 数据类型 状态 Inputs X000 X000-X127 (FX) Y000-Y015 (FX0) Y000-Y84 (FX0N) Y000-Y255 (FX2N) Boolean Read Only Outputs Y000 Y000-Y127 (FX) Y000-Y013 (FX0) Y000-Y70 (FX0N) Y000-Y255 (FX2N) Boolean R/W Special Aux.Relays M8000 M8000-M8255 (FX/FX0/FX0N/FX2N) Boolean R/W Auxiliary Relays M0000 M0000-M1023(FX) M0000-M0511(FX0/FX0N) M0000-M3071(FX2N) Boolean R/W States S0000 S000-S999(FX/FX2N) S00-S63(FX0) S000-S127(FX0N) Boolean R/W Timer Contacts TS000 TS000-TS255(FX/FX2N) TS00-TS55(FX0) TS00-TS63(FX0N) Boolean Read Only Counter Contacts CS000 CS000-CS255(FX/FX2N) CS00-CS15/CS235-CS254(FX0) CS00-CS31/CS235-CS254(FX0N) Boolean Read Only Timer Coils TC000 TC0000-TC2047 Boolean R/W Counter Coils CC000 CC0000-CC1023 Boolean R/W Timer Reset TR000 TR000-255(FX/FX2N) TR00-TR55(FX0) TR00-TR63(FX0N) Boolean R/W Counter...
