三菱编程软件的使用方法

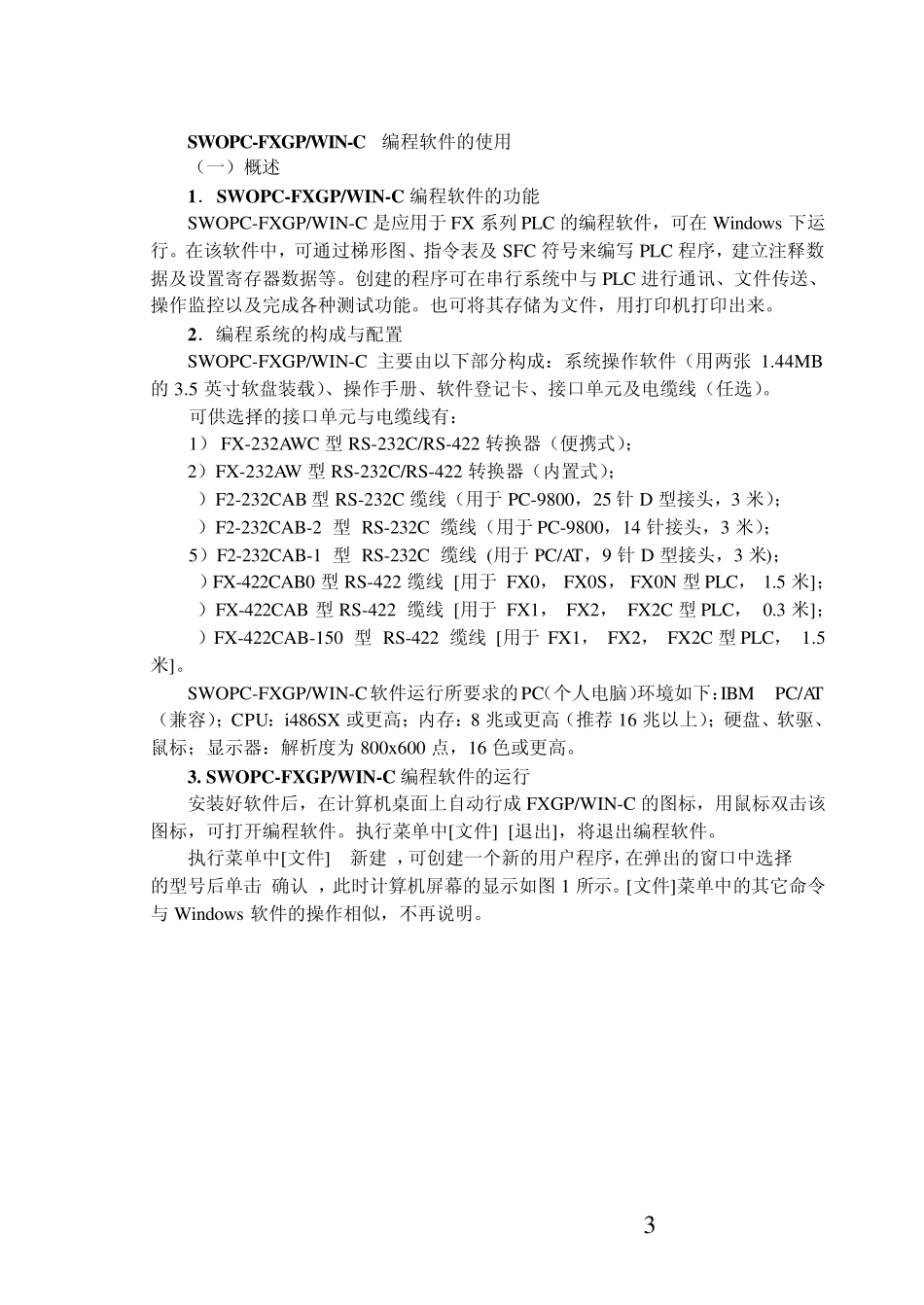

1 组织教学： 班级人数 出勤人数 缺勤人数 教学方法： 讲解法，演示法 教学目的： 1. 了解SWOPC-FXGP/WIN-C 编程软件的使用方法 2. 基本掌握SWOPC-FXGP/WIN-C 编程软件的使用方法 授课内容概述： SWOPC-FXGP/WIN-C 编程软件的使用方法 重点、难点： WOPC-FXGP/WIN-C 编程软件的使用方法 教学准备： SWOPC-FXGP/WIN-C 编程软件 电脑 2 示范操做程序，要点： 1、WOPC-FXGP/WIN-C编程软件的使用方法 2、注意事项。 巡回指导程序、要点： 1、WOPC-FXGP/WIN-C编程软件的使用方法 2、注意事项。 作业（课堂练习作业及课外作业）： 课堂：软件使用 课外：书上习题。 复习要点： PLC的结构 学生实习台位分配： 2 人一组 安全操作规程； 1 、设备的正确实用 2 、 电工安全操作规程 结束指导程序，要点 总结，小结 3 SWOPC-FXGP/WIN-C编程软件的使用 （一）概述 1．SWOPC-FXGP/WIN-C 编程软件的功能 SWOPC-FXGP/WIN-C 是应用于FX 系列PLC 的编程软件，可在Windows 下运行。在该软件中，可通过梯形图、指令表及 SFC 符号来编写 PLC 程序，建立注释数据及设置寄存器数据等。创建的程序可在串行系统中与 PLC 进行通讯、文件传送、操作监控以及完成各种测试功能。也可将其存储为文件，用打印机打印出来。 2．编程系统的构成与配置 SWOPC-FXGP/WIN-C 主要由以下部分构成：系统操作软件（用两张 1.44MB的3.5 英寸软盘装载）、操作手册、软件登记卡、接口单元及电缆线（任选）。 可供选择的接口单元与电缆线有： 1） FX-232AWC 型 RS-232C/RS-422 转换器（便携式）； 2）FX-232AW 型 RS-232C/RS-422 转换器（内置式）； 3）F2-232CAB 型 RS-232C 缆线（用于PC-9800，25 针 D 型接头，3 米）； 4）F2-232CAB-2 型 RS-232C 缆线（用于PC-9800，14 针接头，3 米）； 5）F2-232CAB-1 型 RS-232C 缆线 (用于PC/AT，9 针 D 型接头，3 米)； 6）FX-422CAB0 型 RS-422 缆线 [用于 FX0， FX0S， FX0N 型 PLC， 1.5 米]； 7）FX-422CAB 型 RS-422 缆线 [用于 FX1， FX2， FX2C 型 PLC， 0.3 米]； 8）FX-422CAB-150 型 RS-422 缆线 [用于 FX1， FX2， FX2C 型 PLC， 1.5米]。 SWOPC-FXGP/WIN-C软件运行所要求的PC（个人电脑）环境如下：IBM PC/AT （兼容）；CPU：i486SX 或更高；内存：8 兆或更高（推荐 16 兆以上）；硬盘、...
