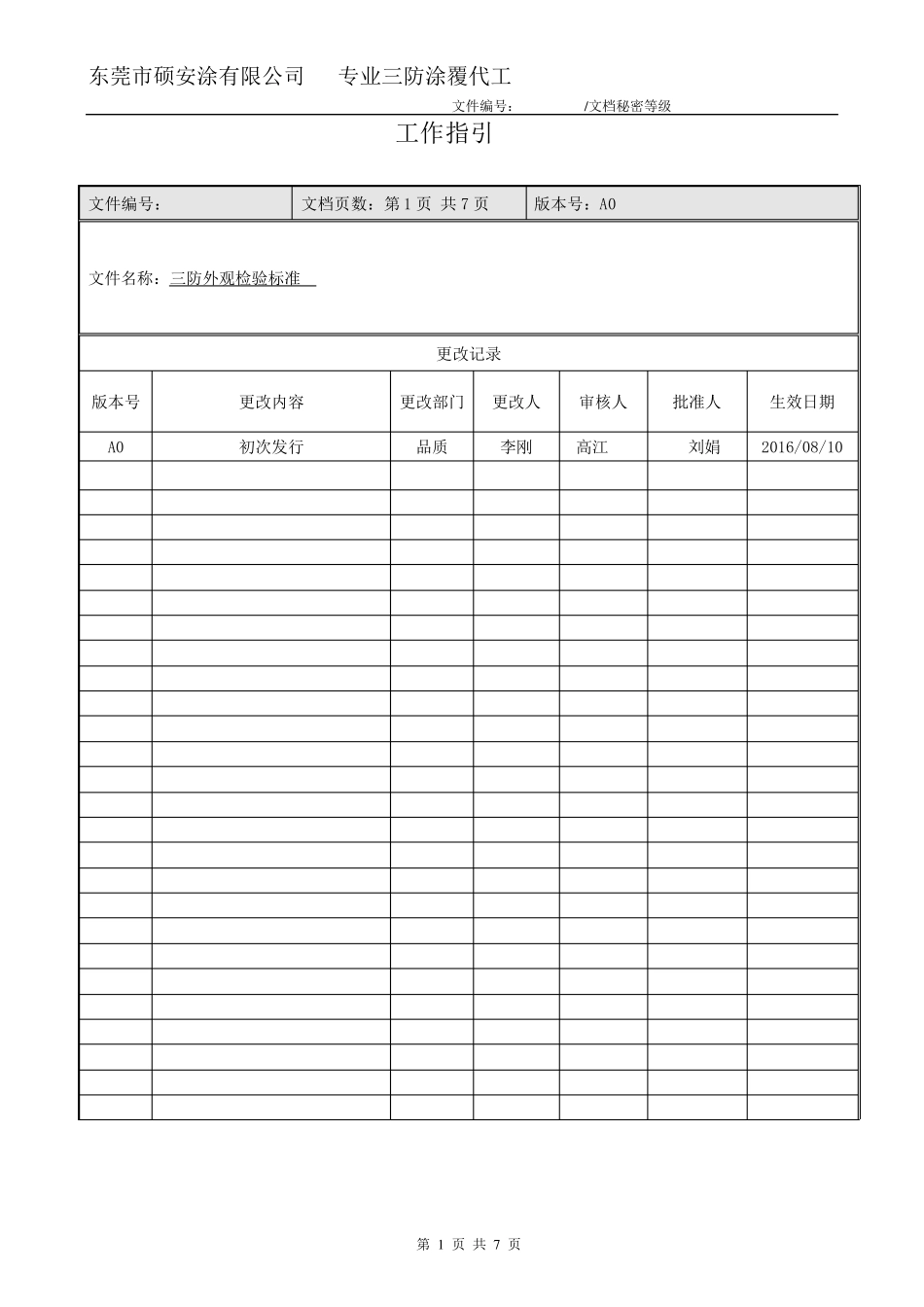

东莞市硕安涂有限公司 专业三防涂覆代工 文件编号： /文档秘密等级 第 1 页 共 7 页 工作指引 文件编号： 文档页数：第 1 页 共 7 页 版本号：A0 文件名称：三防外观检验标准 更改记录 版本号 更改内容 更改部门 更改人 审核人 批准人 生效日期 A0 初次发行 品质 李刚 高江 刘娟 2016/08/10 东莞市硕安涂有限公司 专业三防涂覆代工 文件编号： /文档秘密等级 第 2 页 共 7 页 1、目的 为保证三防外发产品的喷涂质量，明确和统一三防检验标准，规范三防检验不良判定，特结客户标准制定本标准。此标准作为三防外观检查的通用检验标准。 2、 适用范围 2.1 本规范适用于所有从我司加工的三防的产品。 2.2 适用部门：品质部，生产部 2.3 如客户有明确的标准要求，按照与客户共同确认的标准或要求为准。 3.检验环境准备 3.1 照明：室内照明 800LU X 以上，必要时以(三倍以上)（含）放大照灯检验确认， 3.2 检验设备：紫外灯检验设备 3.3 ESD 防护：凡接触 PCBA 必需配带良好静电防护措施(配带干净手套与防静电手环接上静电接地线)； 3.4 检验前需先确认所使用工作平台清洁。 4、三防检查方法 4.1、常规目检法：喷涂三防漆后PCBA 表面光滑会形成镜面反射用眼睛观察很光亮，对于没有喷三防漆的 PCBA 表面不光滑回照射在上面的光形成漫反射用眼睛观察很暗 淡 。 4.2、紫外灯检验：要求使用含有荧 光成份 的三防漆，在较 暗 的环境下 ，用紫外光照射，已 涂覆的区 域呈 亮色 ，未 涂覆的区 域 色 泽 较 暗 ；不能 有被 刮 伤 的痕 迹 ，确保所有需要喷涂的器 件和焊 盘 全 部喷涂；重 点 检测 器 件引 脚 以及 工装 周 边 的器 件的喷涂效 果 。 对比 红 框 内部分 和外面部分 我们 很容 易 检查发现 ：喷涂三防漆位 置 光亮。未 喷涂部位暗 淡 。 做 好 ESD 防护，双 手持 板 ，板 面和水 平面15-25 度 夹 角 。正 对照明灯，我们 就 可 以看到 喷涂三防漆的 PCBA 板 面有很强 的反光。 东莞市硕安涂有限公司 专业三防涂覆代工 文件编号： /文档秘密等级 第 3 页 共 7 页 5、 避让要求： 网口、螺丝孔、电池、插座/排针、光纤口、开关、散热片/待组装散热片等位置需要避让的位置严禁被三防漆污染。 避让位置 图片 网口 螺丝孔 电池 插座/排针 东莞市硕安涂有限公司 专业...
