明框玻璃幕墙工程施工组织设计方案

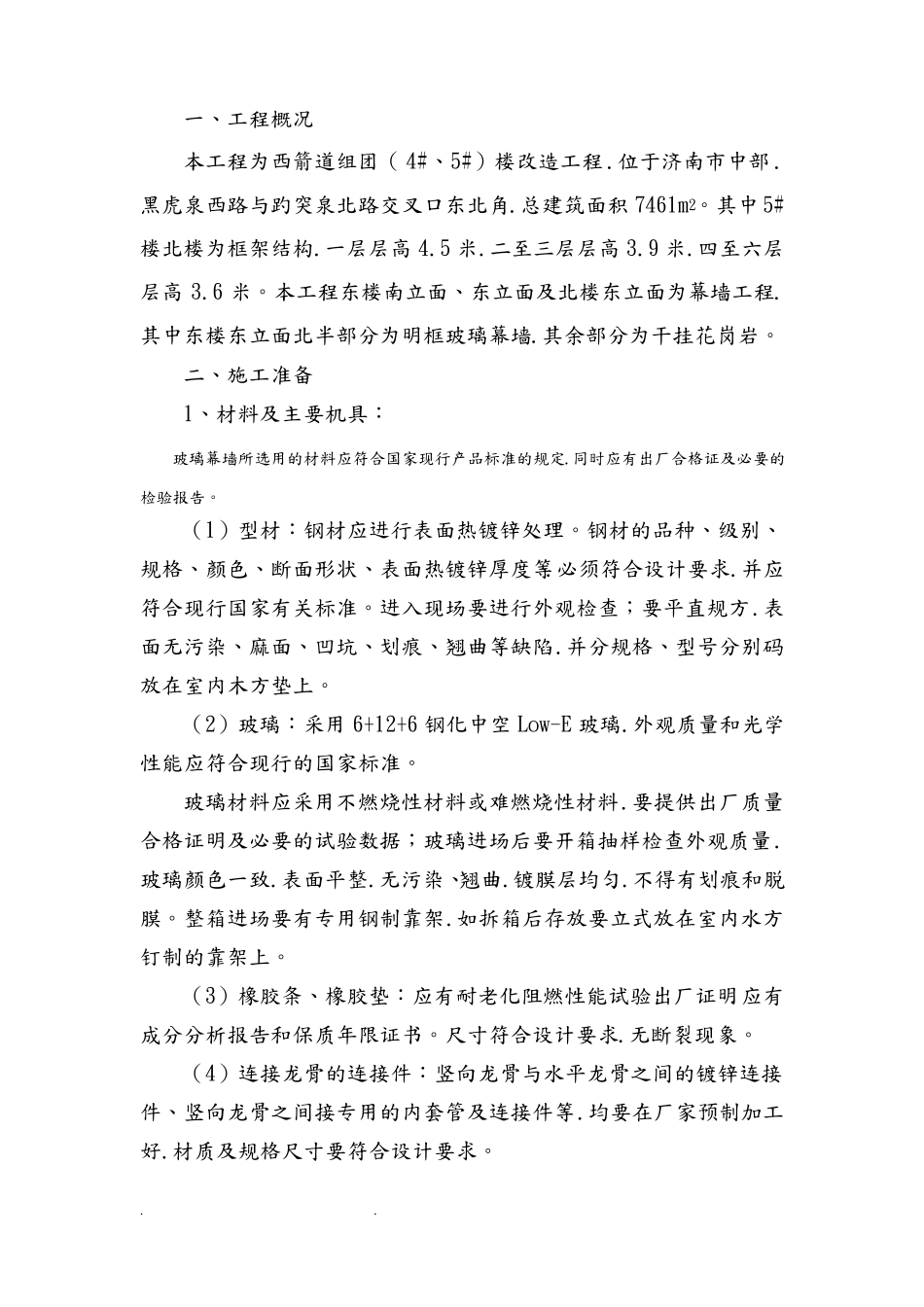

一、工程概况本工程为西箭道组团（ 4#、5#）楼改造工程.位于济南市中部 .黑虎泉西路与趵突泉北路交叉口东北角.总建筑面积 7461m2。其中 5#楼北楼为框架结构.一层层高 4.5 米.二至三层层高 3.9 米.四至六层层高 3.6 米。本工程东楼南立面、东立面及北楼东立面为幕墙工程.其中东楼东立面北半部分为明框玻璃幕墙.其余部分为干挂花岗岩。二、施工准备1、材料及主要机具：玻璃幕墙所选用的材料应符合国家现行产品标准的规定.同时应有出厂合格证及必要的检验报告。（1）型材：钢材应进行表面热镀锌处理。钢材的品种、级别、规格、颜色、断面形状、表面热镀锌厚度等.必须符合设计要求.并应符合现行国家有关标准。进入现场要进行外观检查；要平直规方.表面无污染、麻面、凹坑、划痕、翘曲等缺陷.并分规格、型号分别码放在室内木方垫上。（2）玻璃：采用 6+12+6 钢化中空 Low-E 玻璃.外观质量和光学性能应符合现行的国家标准。玻璃材料应采用不燃烧性材料或难燃烧性材料.要提供出厂质量合格证明及必要的试验数据；玻璃进场后要开箱抽样检查外观质量.玻璃颜色一致.表面平整.无污染、翘曲.镀膜层均匀.不得有划痕和脱膜。整箱进场要有专用钢制靠架.如拆箱后存放要立式放在室内水方钉制的靠架上。（3）橡胶条、橡胶垫：应有耐老化阻燃性能试验出厂证明.应有成分分析报告和保质年限证书。尺寸符合设计要求.无断裂现象。（4）连接龙骨的连接件：竖向龙骨与水平龙骨之间的镀锌连接件、竖向龙骨之间接专用的内套管及连接件等.均要在厂家预制加工好.材质及规格尺寸要符合设计要求。..（5）承重紧固件：竖向龙骨与结构主体之间.通过承重紧固件进行连接.紧固件的规格尺寸应符合设计要求.为了防止腐蚀.紧固件表面须镀锌处理.紧固件与预埋在混凝土梁、柱、墙面上的埋件固定时.应采用不锈钢或镀锌螺栓。（6）螺栓、螺帽、钢钉等紧固件用不锈钢或镀锌件.规格尺寸符合设计要求.并有出厂证明。（7）密封胶：接缝密封胶是保证幕墙具有防水性能、气密性能和抗震性能的关键。其材料必须有很好的防渗透、抗老化、抗腐蚀性能.并具有能适应结构变形和温度胀缩的弹性 .因此应有出厂证明和防水试验记录。硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。（8）幕墙所使用的低发泡间隔双面胶带 .应符合现行行业标准《玻璃幕墙工程技术规范》（JGJ-102）的有关规定。（9）保温材料：导热系数、防水性能和厚度要符合设计要求。（10）主要机具：垂直运...
