油库发油自动化系统方案

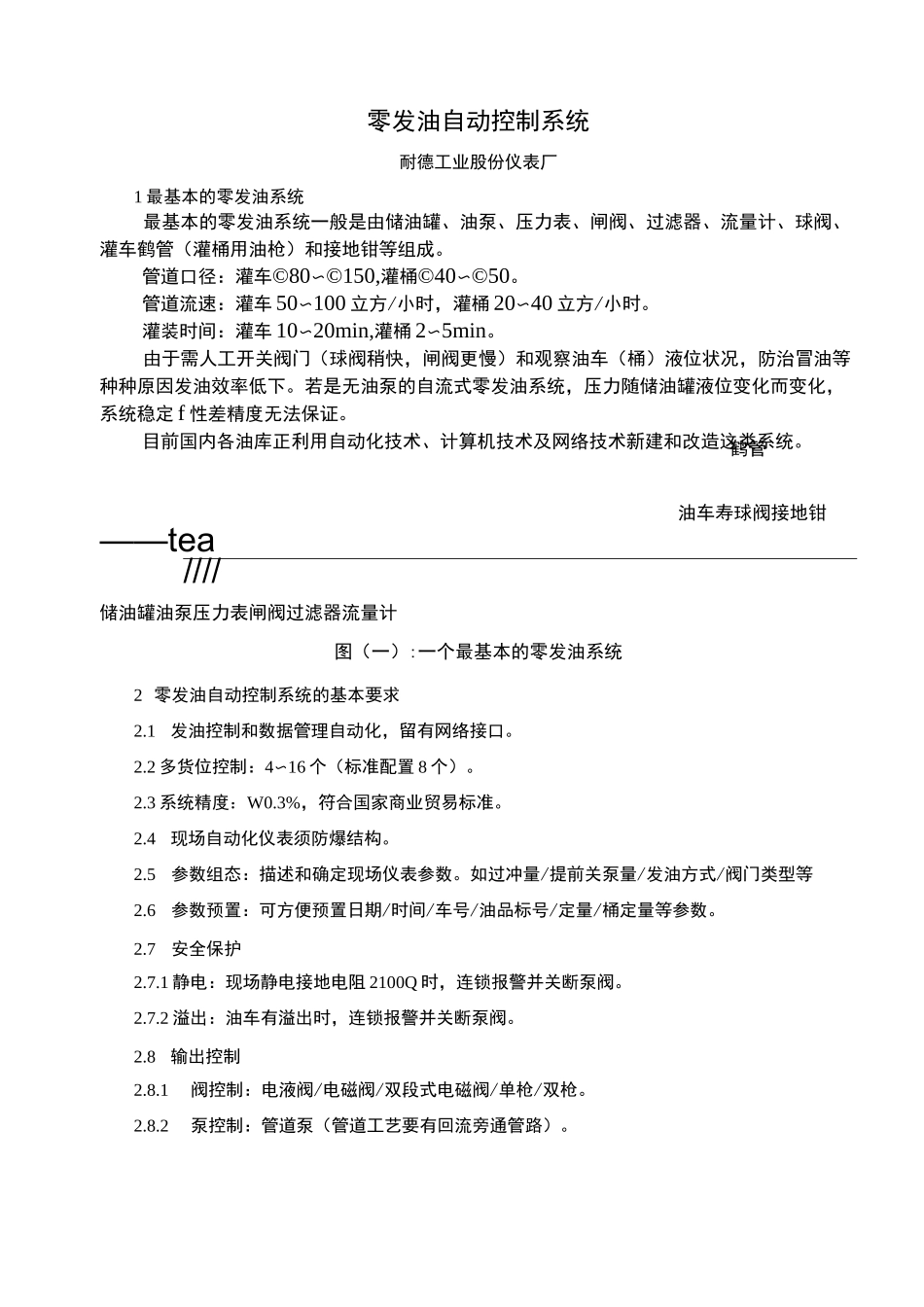

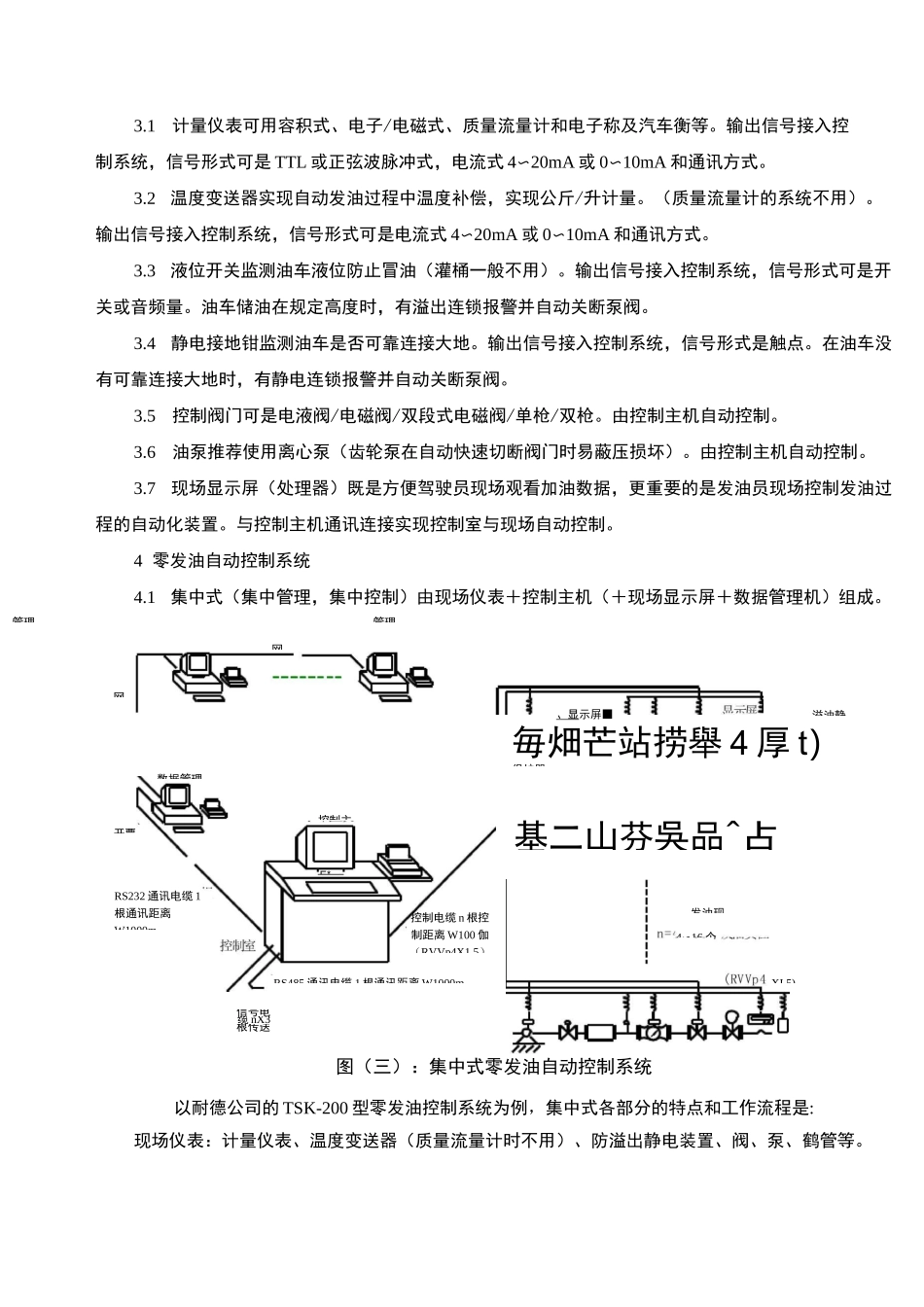

鹤管油车寿球阀接地钳零发油自动控制系统耐德工业股份仪表厂1 最基本的零发油系统最基本的零发油系统一般是由储油罐、油泵、压力表、闸阀、过滤器、流量计、球阀、灌车鹤管（灌桶用油枪）和接地钳等组成。管道口径：灌车©80〜©150,灌桶©40〜©50。管道流速：灌车 50〜100 立方/小时，灌桶 20〜40 立方/小时。灌装时间：灌车 10〜20min,灌桶 2〜5min。由于需人工开关阀门（球阀稍快，闸阀更慢）和观察油车（桶）液位状况，防治冒油等种种原因发油效率低下。若是无油泵的自流式零发油系统，压力随储油罐液位变化而变化，系统稳定 f 性差精度无法保证。目前国内各油库正利用自动化技术、计算机技术及网络技术新建和改造这类系统。——tea////储油罐油泵压力表闸阀过滤器流量计图（一）:一个最基本的零发油系统2 零发油自动控制系统的基本要求2.1发油控制和数据管理自动化，留有网络接口。2.2 多货位控制：4〜16 个（标准配置 8 个）。2.3 系统精度：W0.3%，符合国家商业贸易标准。2.4现场自动化仪表须防爆结构。2.5参数组态：描述和确定现场仪表参数。如过冲量/提前关泵量/发油方式/阀门类型等2.6参数预置：可方便预置日期/时间/车号/油品标号/定量/桶定量等参数。2.7安全保护2.7.1 静电：现场静电接地电阻 2100Q 时，连锁报警并关断泵阀。2.7.2 溢出：油车有溢出时，连锁报警并关断泵阀。2.8输出控制2.8.1阀控制：电液阀/电磁阀/双段式电磁阀/单枪/双枪。2.8.2泵控制：管道泵（管道工艺要有回流旁通管路）。回流储油罐油泵压力表闸阀11温度变送器过滤器流量十现场显示屏 j（处理器）[=]电液阀油车（球阀接地钳2.9发油方式2.9.1控制机发油：现场/控制机。2.9.2联机发油：开票机与控制机联机发油。2.10综合管理：符合全军油料统计核算细则。2.10.1 数据查询和统计。2.10.2 凭证和报表打印。2.11开放式系统2.11.1 现场、监控机、开票机和网上指定管理机都能准确获得数据，共享资源。2.11.2 自诊断，远程诊断及维护。2.11.3 分级加密可与军其他综合数据库系统联接，共享数据资源。2.12通讯2.12.1 控制机与现场显示屏（处理机）W200m,RS485，交互式数据处理。2.12.2 控制机与数据管理机 W200m,RS232,交互式数据处理。2.12.3 数据管理机与综合管理机距离不受限制，网络 TCP/IP 传送，交互式数据处理。2.13连续工作：能全天候连续工作。2.14 工作环境：环境温度-41〜+59（°C）,-20〜+80（°C）相对湿度不大于 85%。3 ...
