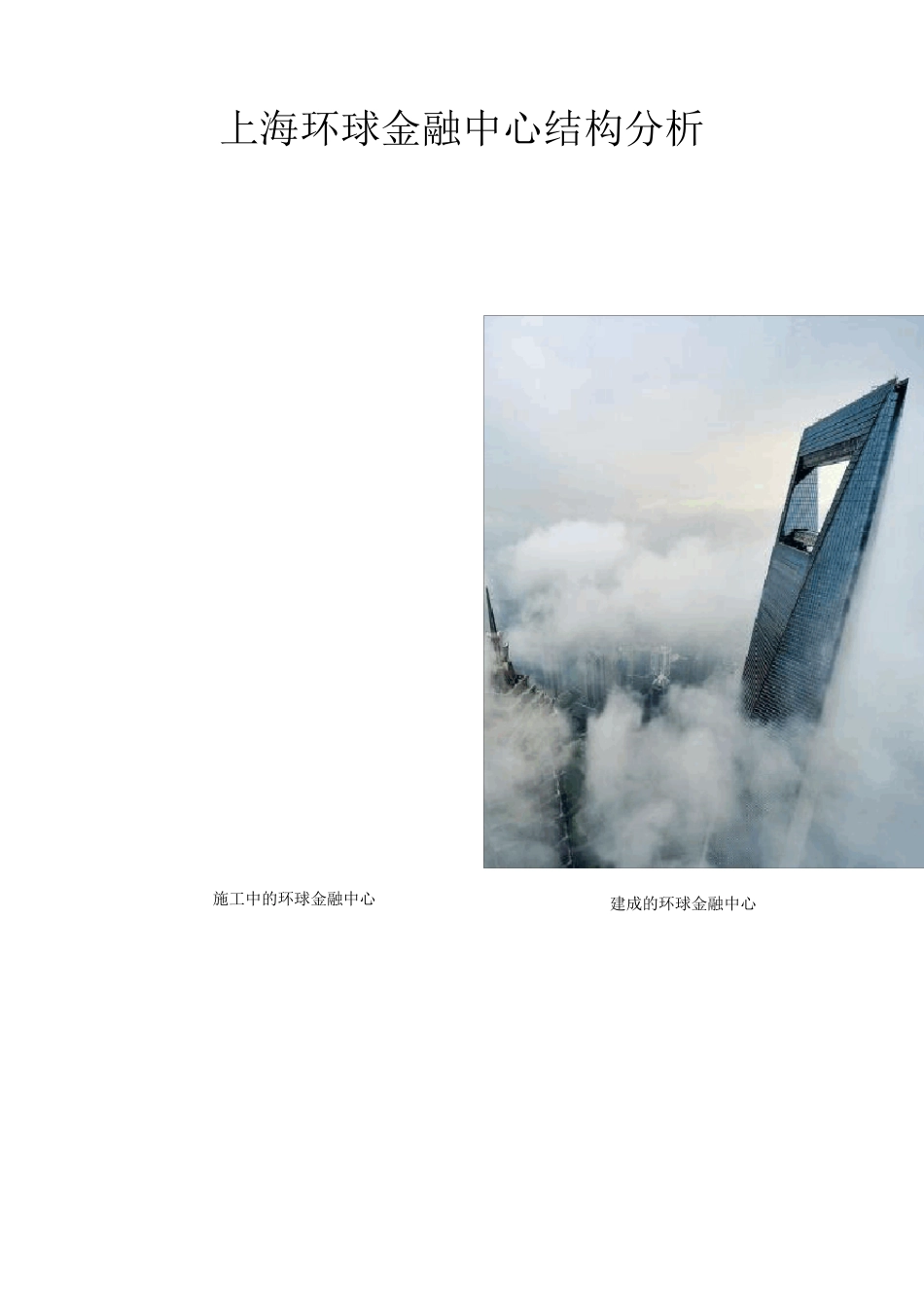

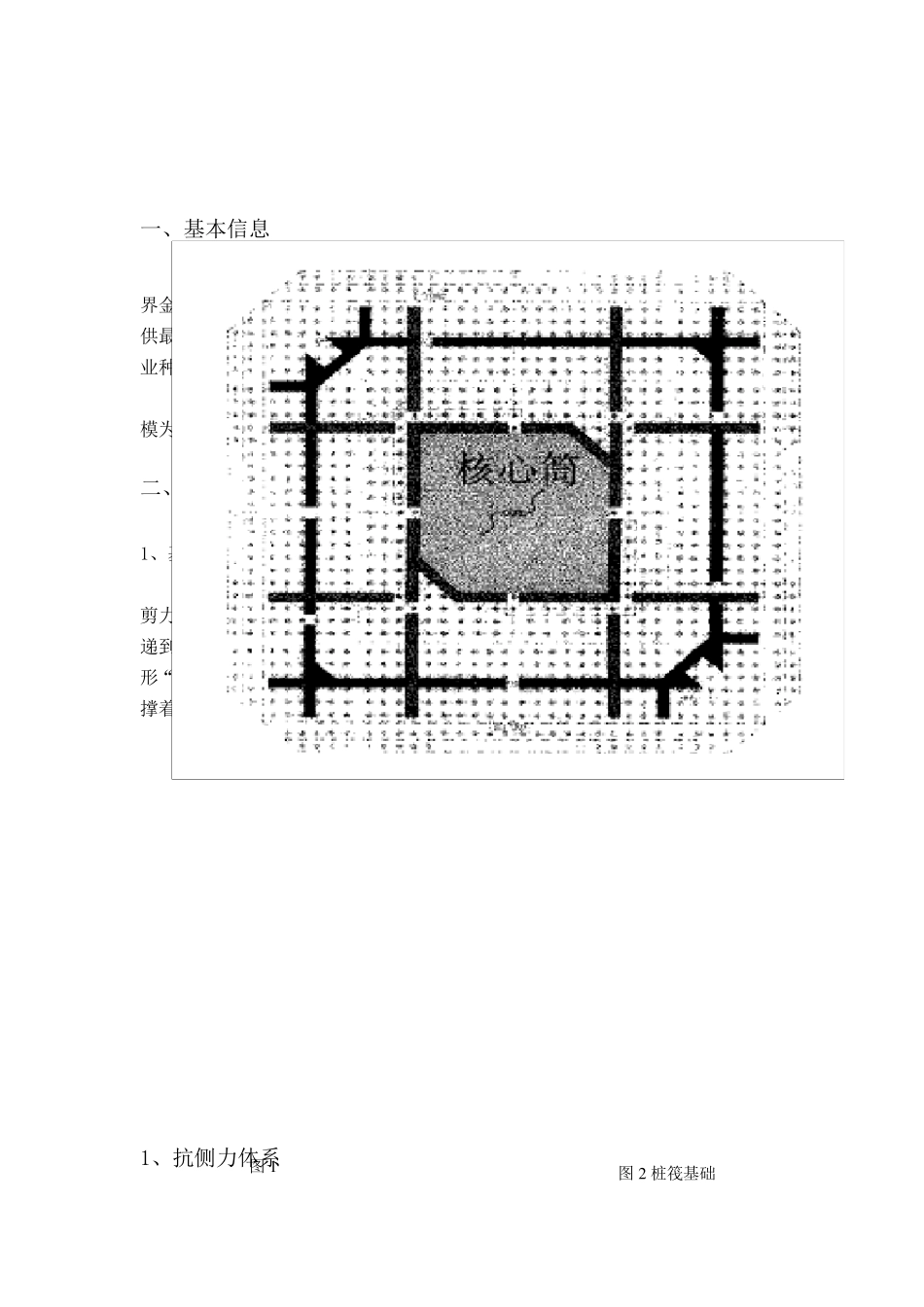

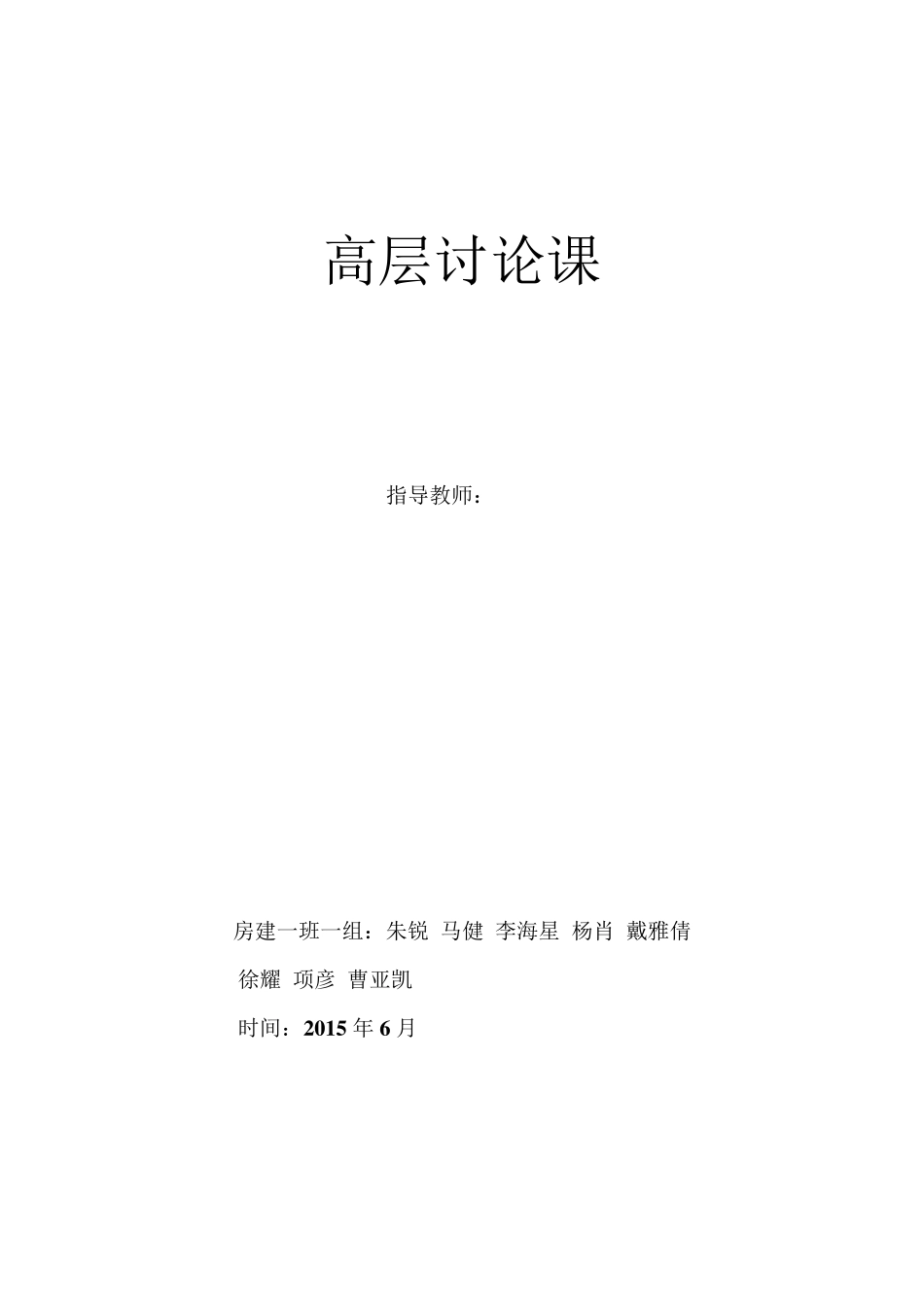

高层讨论课 指导教师:*** 房建一班一组:朱锐 马健 李海星 杨肖 戴雅倩 徐耀 项彦 曹亚凯 时间:2 0 1 5 年 6 月 上海环球金融中心结构分析 施工中的环球金融中心 建成的环球金融中心 一 、 基 本 信 息 上 海 环 球 金 融 中 心 位 于 上 海 市 浦 东 新 区 陆 家 嘴 金 融 贸 易 中 心 区 、 是 上 海 的 世界 金 融 中 心 建 设 的 标 志 性 项 目 。上 海 环 球 金 融 中 心 在 外 观 造 型 新 颖 的 建 筑 物 中 提供 最 顶 尖 的 办 公 环 境 同 时 有 机 地 配 置 了 酒 店 、 观 光 设 施 、 会 议 设 施 、 商 铺 等 的 多业 种 商 业 设 施 。 总 投 资 超 过 8 亿 美 元 的 上 海 环 球 金 融 中 心 为 多 功 能 的 摩 天 大 楼 , 建 筑 物 的 规模 为 : 总 建 筑 面 积 : 381, 600 ㎡ 、 地 上 101 层 、 地 下 3 层 、 高 度 达 492m。 二 、 结 构 分 析 结 构 分 析 分 为 三 部 分 : 基 础 、 抗 侧 力 体 系 、 防 风 措 施 1、 基 础 该 大 楼 基 础 形 式 为 桩 筏 基 础 。 由 于 受 到 现 有 桩 基 的 制 约 , 结 构 方案采用周边剪力 墙、 交叉剪力 墙和翼墙组成的 传力 体 系 , 以求讲核心 筒剪力 墙承受 的 荷载传递到 主楼 的 四角(图1)。 在 大 厦的 基 础 部 设 置 了 由 外 周墙和核心 墙组成的 井字形 “基 础 墙”,“基 础 地 板”以及打入地 下 最 深达 78 米约 2200 根钢管地 下 桩 基 支撑着建 筑 物 (图2)。 1、 抗 侧 力 体 系 图1 图2 桩 筏 基 础 (1)核心筒和建筑结构 由巨型的柱、桁架、斜撑组成的外部结构和内部的钢骨钢筋混凝土核心筒,以及连接双方结构体的伸臂桁架(如图 3),这三个系统确保了大模结构非同一般的抗震和抗强风性。 (2)带状桁架 带状桁架位于每个避难/设备层的四周,高度为一层楼高。带状桁架由焊接箱形截面和热轧宽翼缘型钢组成。带状桁架将荷载从较小的周边柱子传递到巨型柱,同时也减少了相邻柱之间垂直位移的差异,并为结构提供多重内力传递途径(图 4)。 (3)巨型斜撑 巨型斜撑为钢管混凝土结构。其箱形截面由二块大...
