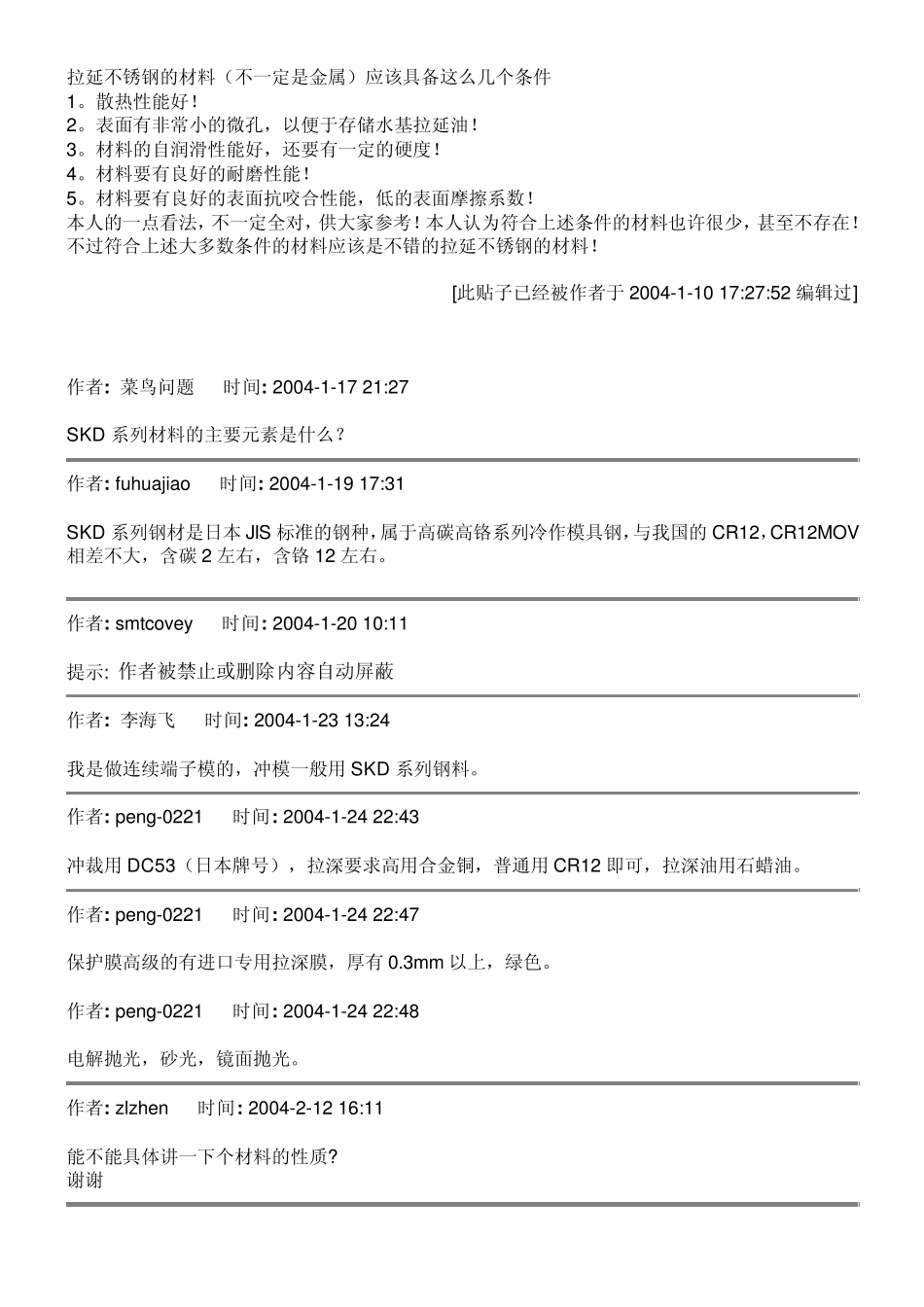

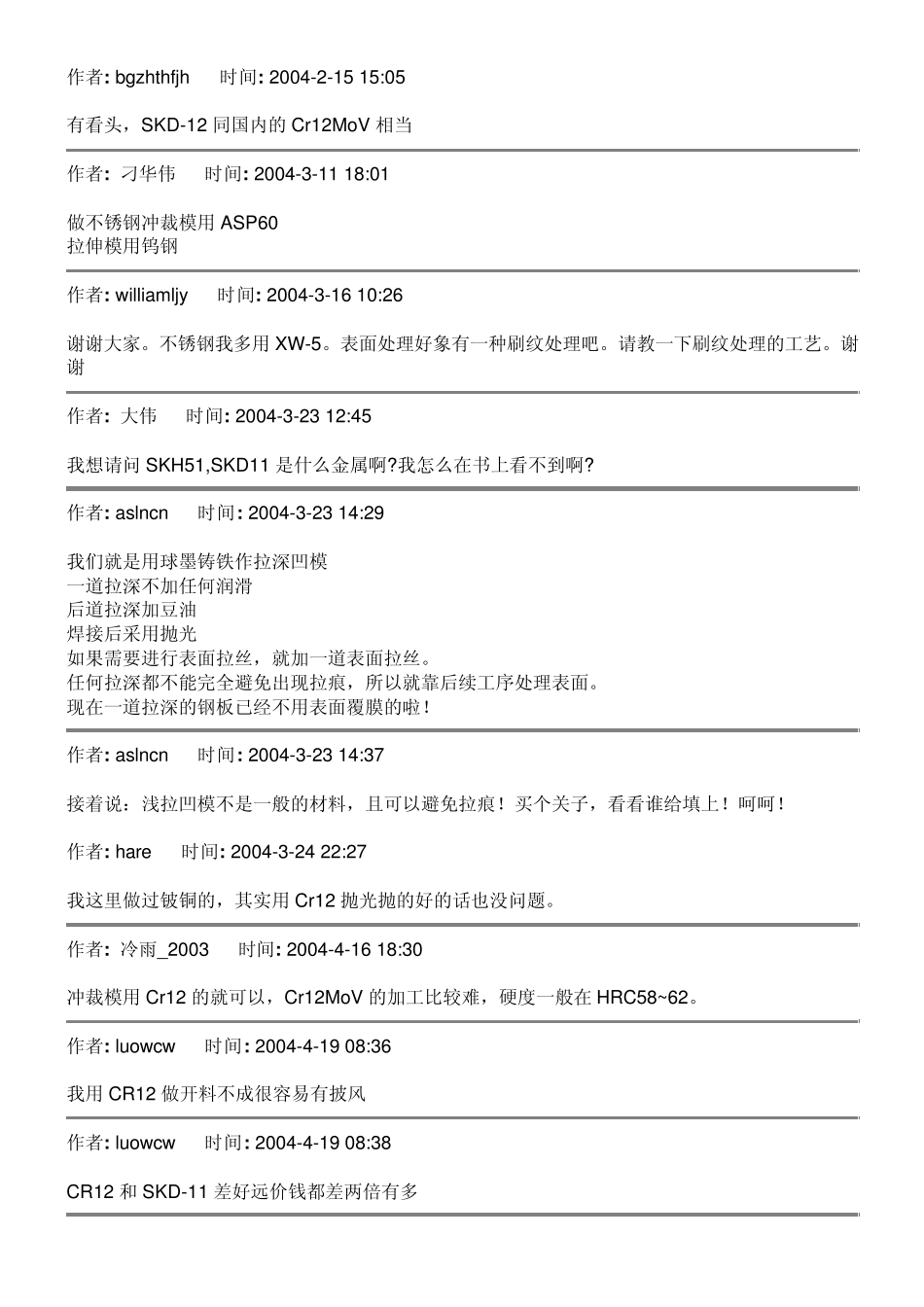

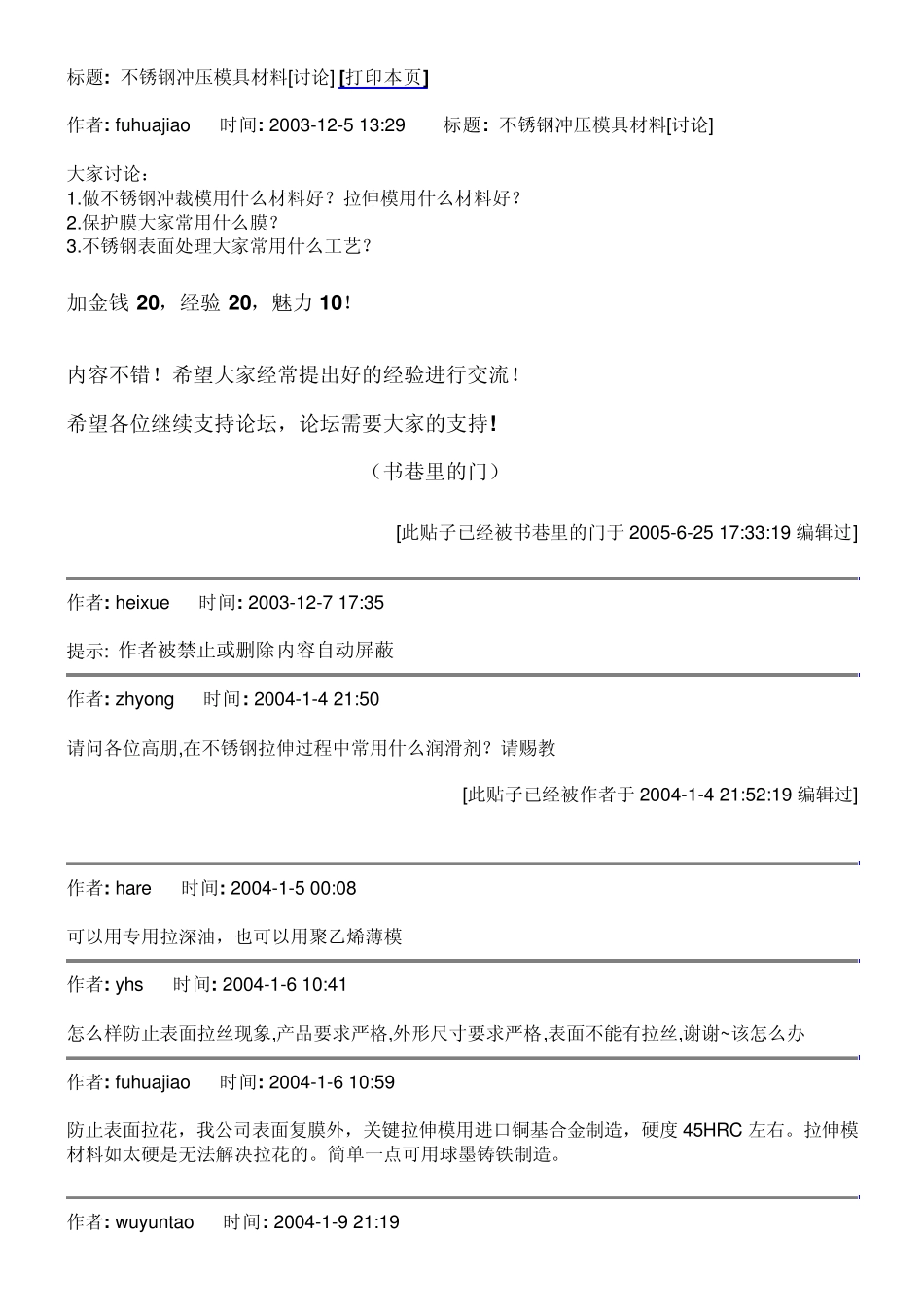

标题: 不锈钢冲压模具材料[讨论] [打印本页] 作者: fuhuajiao 时间: 2003-12-5 13:29 标题: 不锈钢冲压模具材料[讨论] 大家讨论： 1.做不锈钢冲裁模用什么材料好？拉伸模用什么材料好？ 2.保护膜大家常用什么膜？ 3.不锈钢表面处理大家常用什么工艺？ 加金钱 20，经验 20，魅力 10！ 内容不错！希望大家经常提出好的经验进行交流！ 希望各位继续支持论坛，论坛需要大家的支持! （书巷里的门） [此贴子已经被书巷里的门于 2005-6-25 17:33:19 编辑过] 作者: heixue 时间: 2003-12-7 17:35 提示: 作者被禁止或删除 内容自动屏蔽 作者: zhyong 时间: 2004-1-4 21:50 请问各位高朋,在不锈钢拉伸过程中常用什么润滑剂？请赐教 [此贴子已经被作者于 2004-1-4 21:52:19 编辑过] 作者: hare 时间: 2004-1-5 00:08 可以用专用拉深油，也可以用聚乙烯薄模 作者: yhs 时间: 2004-1-6 10:41 怎么样防止表面拉丝现象,产品要求严格,外形尺寸要求严格,表面不能有拉丝,谢谢~该怎么办 作者: fuhuajiao 时间: 2004-1-6 10:59 防止表面拉花，我公司表面复膜外，关键拉伸模用进口铜基合金制造，硬度45HRC 左右。拉伸模材料如太硬是无法解决拉花的。简单一点可用球墨铸铁制造。 作者: wuyuntao 时间: 2004-1-9 21:19 拉延不锈钢的材料（不一定是金属）应该具备这么几个条件 1。散热性能好！ 2。表面有非常小的微孔，以便于存储水基拉延油！ 3。材料的自润滑性能好，还要有一定的硬度！ 4。材料要有良好的耐磨性能！ 5。材料要有良好的表面抗咬合性能，低的表面摩擦系数！ 本人的一点看法，不一定全对，供大家参考！本人认为符合上述条件的材料也许很少，甚至不存在！不过符合上述大多数条件的材料应该是不错的拉延不锈钢的材料！ [此贴子已经被作者于 2004-1-10 17:27:52 编辑过] 作者: 菜鸟问题 时间: 2004-1-17 21:27 SKD 系列材料的主要元素是什么？ 作者: fuhuajiao 时间: 2004-1-19 17:31 SKD 系列钢材是日本 JIS 标准的钢种，属于高碳高铬系列冷作模具钢，与我国的CR12，CR12MOV相差不大，含碳 2 左右，含铬 12 左右。 作者: smtcovey 时间: 2004-1-20 10:11 提示: 作者被禁止或删除 内容自动屏蔽 作者: 李海飞 时间: 2004-1-23 13:24 我是做连续端子模的，冲模一般用 SKD 系列钢料。 作者: peng-0221 时间: 2004-1-24 22:43 冲裁用 DC...
